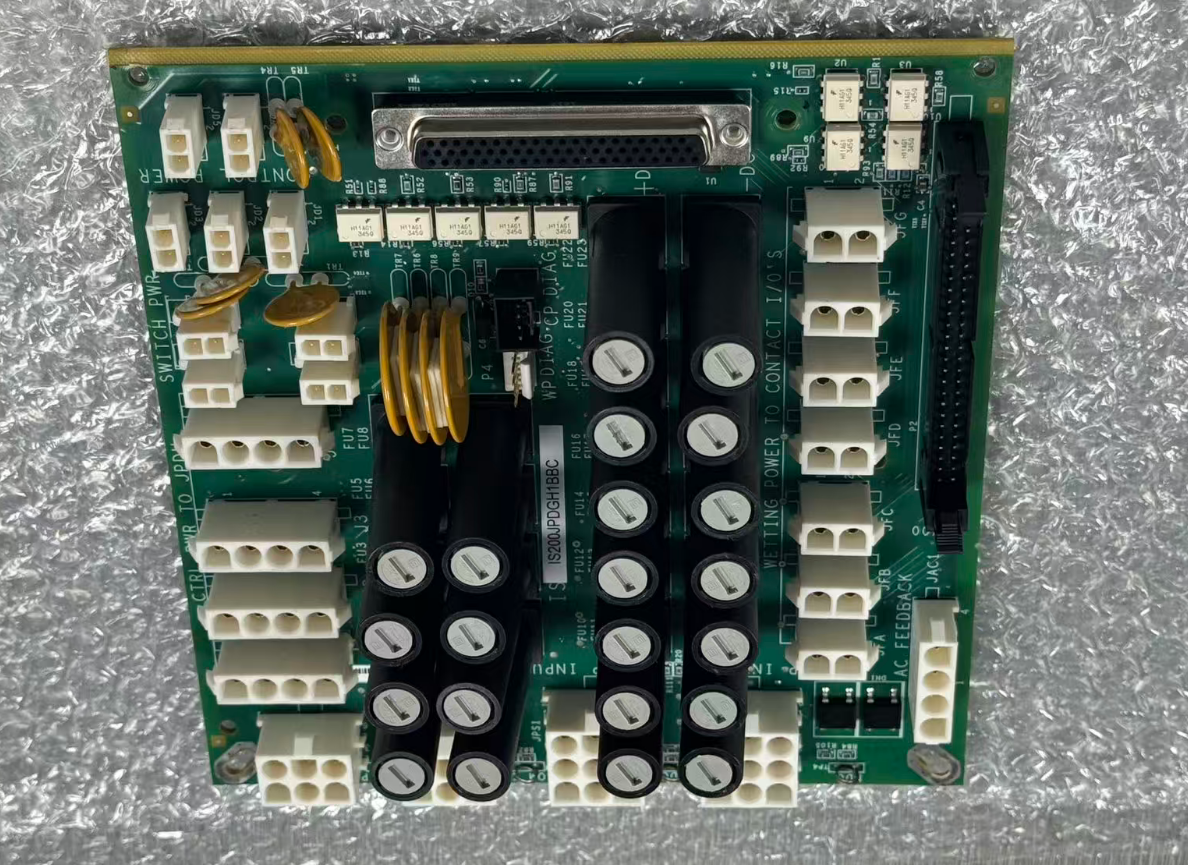

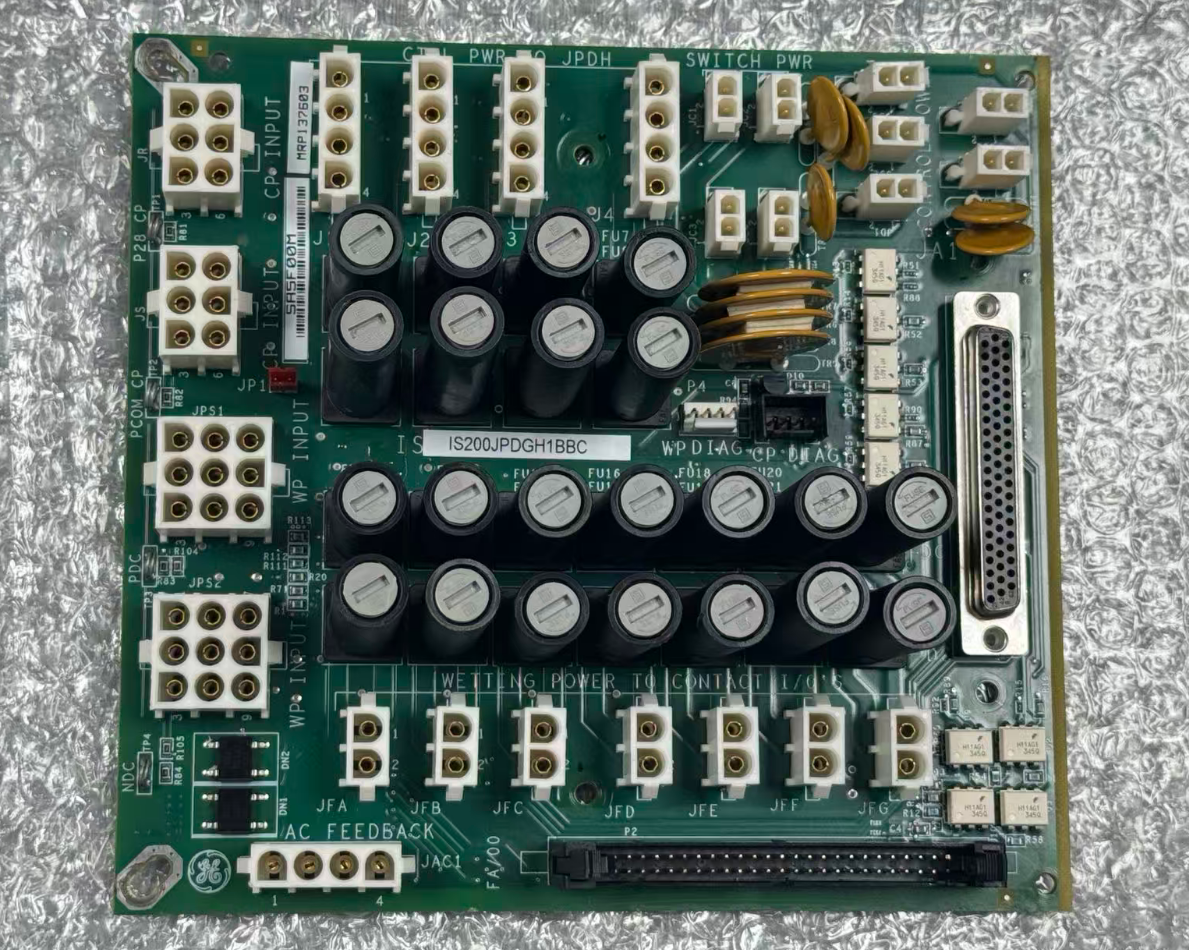

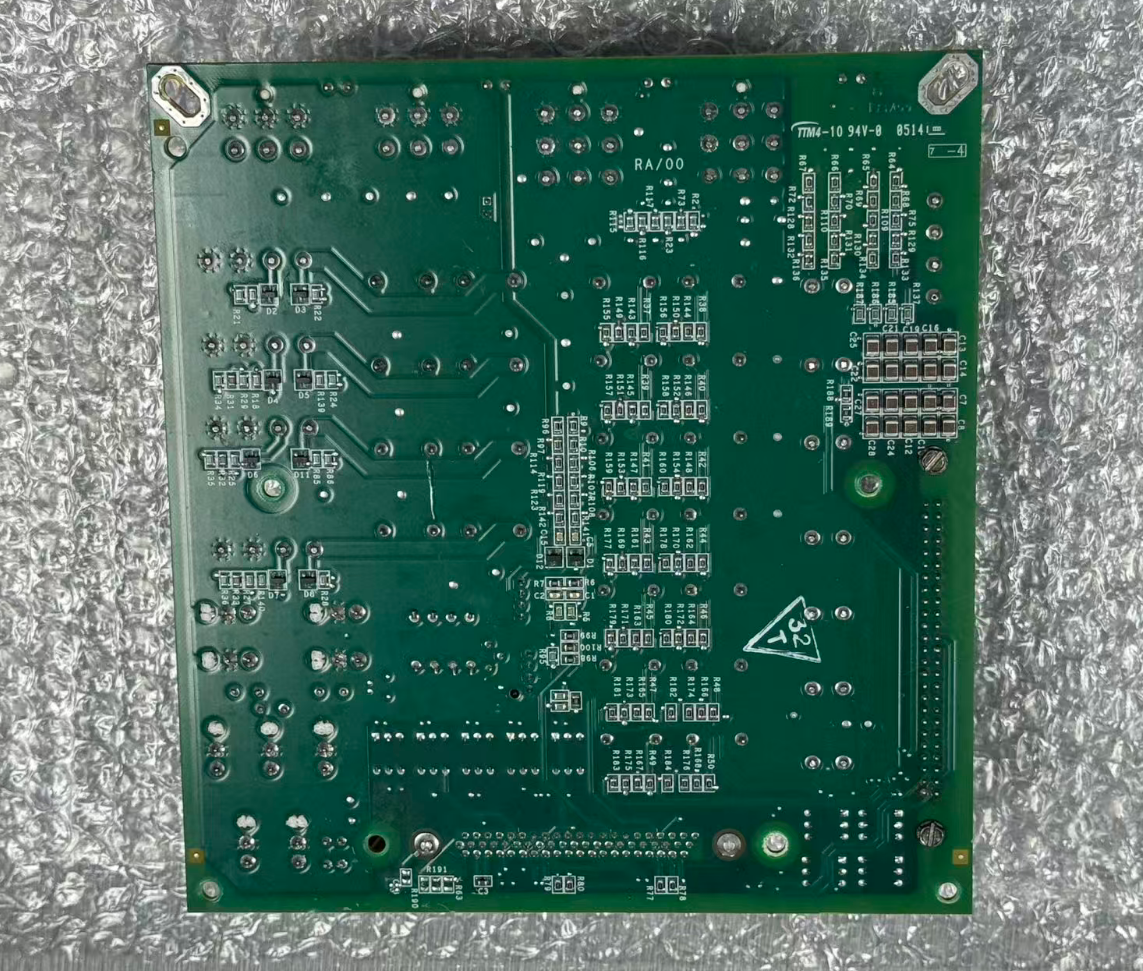

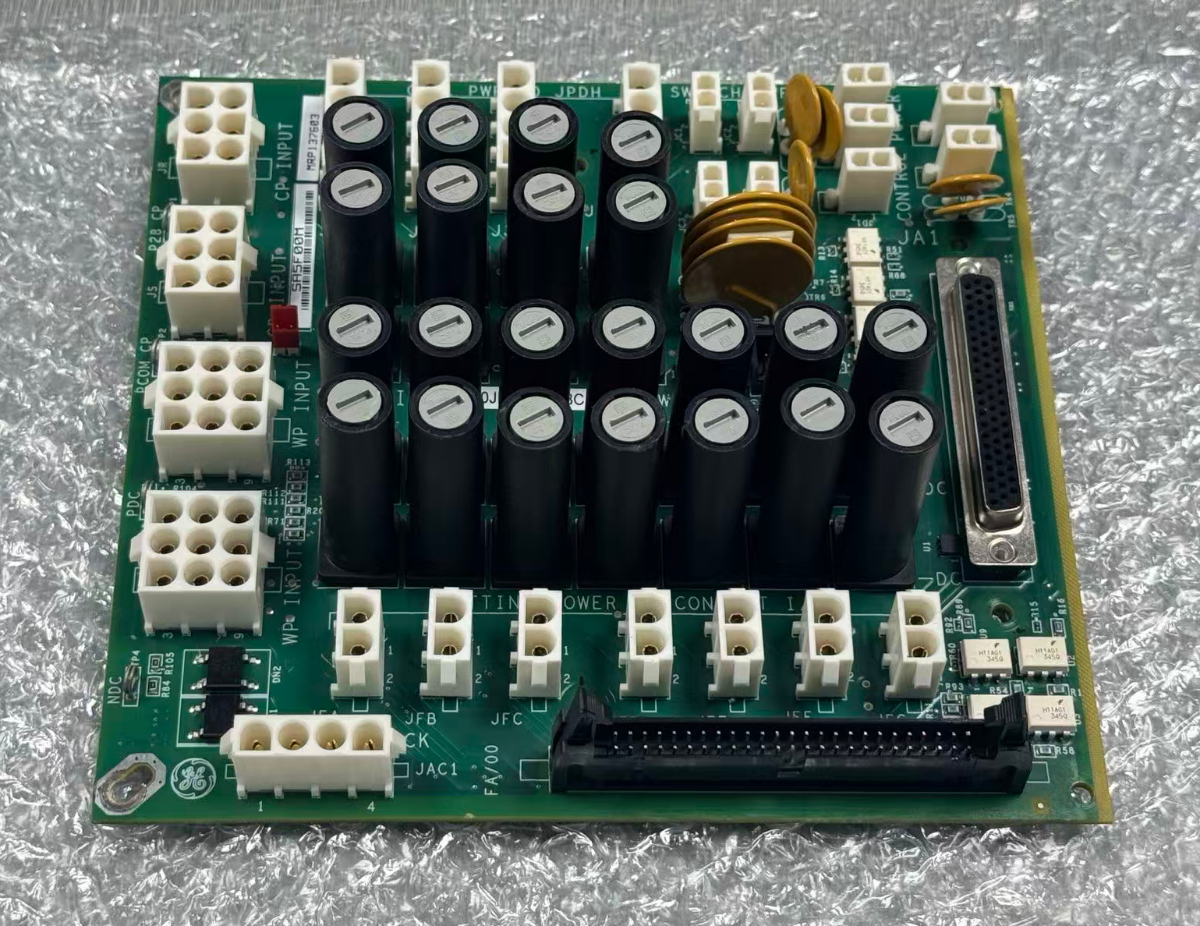

IS200JPDGH1B জিই মার্ক VI

দ্যIS200JPDGH1Bএকটি জাম্পার পাওয়ার ডিস্ট্রিবিউশন কার্ড (জেপিডিজি) এবং পিডিএম (পাওয়ার ডিস্ট্রিবিউশন মডিউল) উপসিস্টেমের একটি মূল উপাদান। ইঞ্জিন নিয়ন্ত্রণ ক্যাবিনেটের পাওয়ার ডিস্ট্রিবিউশন মডিউলের মধ্যে ইনস্টল করা হয়,এই কার্ড একাধিক I / O কার্ডের জন্য বাহ্যিকভাবে সরবরাহিত নিয়ন্ত্রণ শক্তি এবং ভিজা যোগাযোগ শক্তি বিতরণ করেক্যাবিনেটের ভিতরে টার্মিনাল ব্লক এবং প্রসেসর মডিউল রয়েছে। এটি পুরো নিয়ন্ত্রণ ব্যবস্থায় পাওয়ার ট্রান্সমিশনের জন্য কেন্দ্রীয় হাব হিসাবে কাজ করে।

আইএস২০০জেপিডিজিএইচ১বি বোর্ডে এলইডি চ্যানেলের অবস্থা নির্দেশক রয়েছে।ফিল্ড ইন্সপেকশন কর্মীদের মাল্টিমিটার দিয়ে পৃথকভাবে পরিমাপ না করেই প্রতিটি আউটপুট চ্যানেলের অপারেশনাল স্ট্যাটাসকে স্বজ্ঞাতভাবে নির্ধারণ করতে দেয়এই বোর্ডটি JPDG সিরিজের অংশ এবং এটির মূল স্থাপত্যটি সিরিজের অন্যান্য মডেলগুলির সাথে ভাগ করে নেয়, যেমন IS200JPDGH1A এবং IS200JPDGH1ABD।প্রধান পার্থক্য হার্ডওয়্যার সংশোধন স্তর এবং উন্নত ডায়াগনস্টিক ক্ষমতা মধ্যে অবস্থিত.

• পণ্যের ধরনঃজাম্পার পাওয়ার ডিস্ট্রিবিউশন কার্ড (জেপিডিজি)
• ফাংশন সংক্ষিপ্ত রূপঃজেপিডিজি
• সর্বাধিক বর্তমানঃ৪০ এ
• ইনপুট পাওয়ারঃ২৮ ভিডিসি কন্ট্রোল পাওয়ার সাপ্লাই (ডুয়াল চ্যানেল রিডন্ডেন্ট)
• শুকনো যোগাযোগের পাওয়ার সাপ্লাইঃ২৪/৪৮ ভিডিসি
• এসি মনিটরিংঃ2 টি চ্যানেল (115 V / 230 V AC)
• আউটপুট চ্যানেলঃএকাধিক স্বাধীন ফিউজড আউটপুট
• অপারেটিং তাপমাত্রাঃ-30°C থেকে +65°C (স্ট্যান্ডার্ড তাপমাত্রা সংস্করণ)
• পিসিবি লেপঃকনফর্মাল লেপ
• মাউন্ট পদ্ধতিঃক্যাবিনেটের ব্যাকপ্লেন / ডিআইএন রেল

IS200JPDGH1B সিস্টেমের নিম্নলিখিত উপাদানগুলির সাথে একত্রে ব্যবহার করা উচিতঃ

• IS200JPDMG1A:প্রধান বিতরণ প্যানেল 40 এ বাসবার সহ, JPDGH1B এ 28 ভিডিসি আপস্ট্রিম ইনপুট সরবরাহ করে।
• IS200JPDSG1A:ডাবল-রেডন্ড্যান্ট নির্বাচন বোর্ড, JPDGH1B এর জন্য স্বয়ংক্রিয় আপস্ট্রিম বাসবার সুইচিং সরবরাহ করে।
• IS200JPDFG1A:ইএমআই ফিল্টার বোর্ড, যা JPDGH1B এর উপরের ধারাবাহিকভাবে সংযুক্ত করা যেতে পারে যা পরিচালিত হস্তক্ষেপ হ্রাস করতে পারে।
• IS200JPDPG1A:10 একটি শাখা বোর্ড, JPDGH1B এর ডাউনস্ট্রিম সেকেন্ডারি বিতরণের জন্য ব্যবহৃত হয়।
• I/O প্যাক সিরিজ (যেমন, IS220PAICH1B, IS220PDIAH1B ইত্যাদি):JPDGH1B এর মাধ্যমে নিয়ন্ত্রণ ক্ষমতা এবং ভিজা যোগাযোগ শক্তি পায়।

একটি উদ্ভিদ তার বিদ্যমান মার্ক VI নিয়ন্ত্রণ ব্যবস্থাকে মার্ক VIe আর্কিটেকচারে আপগ্রেড করেছে। নতুন ইনস্টল করা IS200JPDGH1B পাওয়ার ডিস্ট্রিবিউশন প্যানেল সাতটি I / O টার্মিনাল বোর্ডকে ভিজা যোগাযোগের শক্তি সরবরাহ করে।ক্ষেত্রের পরিবেশে হালকা ক্ষয়কারী গ্যাসের উপস্থিতির কারণে, কনফর্মাল লেপ সংস্করণ নির্বাচন করা হয়েছিল। অপারেশন পরে দুই বছর পরিচালিত পরিদর্শন বোর্ড পৃষ্ঠতল উপর ক্ষয় কোন চিহ্ন পাওয়া যায় নি,এবং সমস্ত আউটপুট চ্যানেলের জন্য ভোল্টেজ বিচ্যুতি ± 2% এর মধ্যে রয়ে গেছে.

না, এটি করে না। এটি খাঁটি শক্তি বিতরণ হার্ডওয়্যার এবং এতে কোনও অভ্যন্তরীণ সিপিইউ নেই। সিস্টেম-স্তরের প্রসেসিংয়ের জন্য PPDA I / O প্যাকেজে একটি রিবন তারের মাধ্যমে ত্রুটি সংকেত প্রেরণ করা হয়।

স্ট্যান্ডার্ড সংস্করণটি -30 °C থেকে +65 °C পর্যন্ত কাজ করে, যখন উচ্চ তাপমাত্রা বৈকল্পিক -40 °C থেকে +75 °C পর্যন্ত পরিসীমা প্রসারিত করে।

সাধারণত, মূল পণ্যগুলির জন্য গ্যারান্টি সময়কাল 12 মাস।
