DS200TCEBG1B GE মার্ক V প্রোটেক্টিভ টার্মিনেশন এক্সপান্ডার বোর্ড

DS200TCEBG1B হল একটি প্রোটেক্টিভ টার্মিনেশন এক্সপান্ডার বোর্ড যা DS200 সিরিজের অন্তর্গত এবং প্রধানত Mark V সিস্টেমের P1 সুরক্ষা কোর এলাকায় স্থাপন করা হয়। বোর্ডটি সিস্টেমের মধ্যে সিগন্যাল ইন্টারফেসিং এবং কন্ডিশনিংয়ের জন্য কেন্দ্রীয় হাব হিসাবে কাজ করে।

এটি ফিল্ড জেনারেটর, বাসবার ভোল্টেজ এবং লাইন কারেন্ট থেকে PT (পটেনশিয়াল ট্রান্সফর্মার) এবং CT (কারেন্ট ট্রান্সফর্মার) সিগন্যালগুলি স্কেল এবং কন্ডিশন করার জন্য এবং প্রক্রিয়াকৃত সিগন্যালগুলি TCCB বোর্ডে প্রেরণের জন্য দায়ী। একই সময়ে, এটি TCEA ওভারস্পিড প্রোটেকশন বোর্ড, TC2000 ট্রিপ মডিউল এবং টার্মিনাল ব্লকগুলির সাথে একত্রে একটি সম্পূর্ণ সুরক্ষা চেইন তৈরি করে।

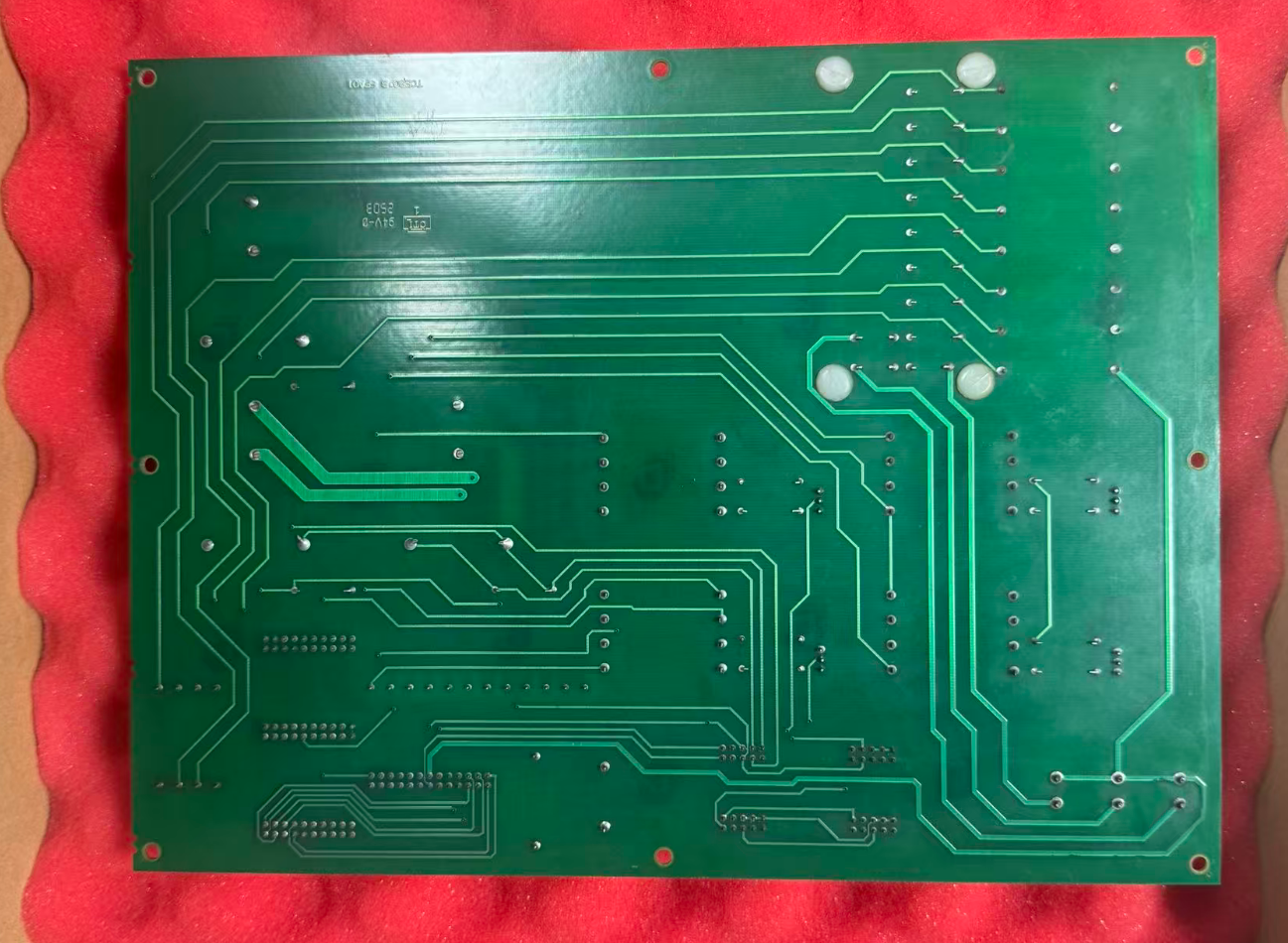

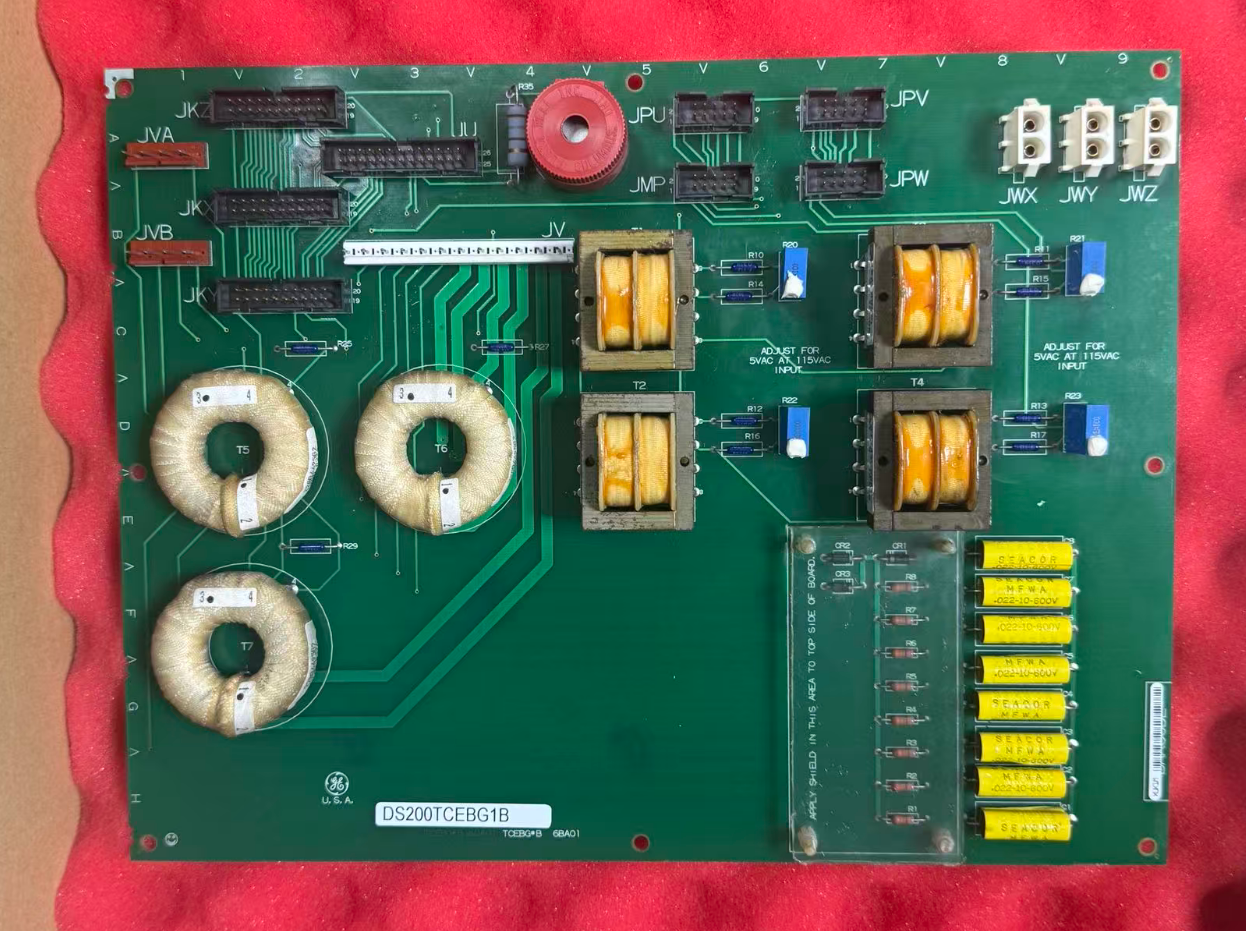

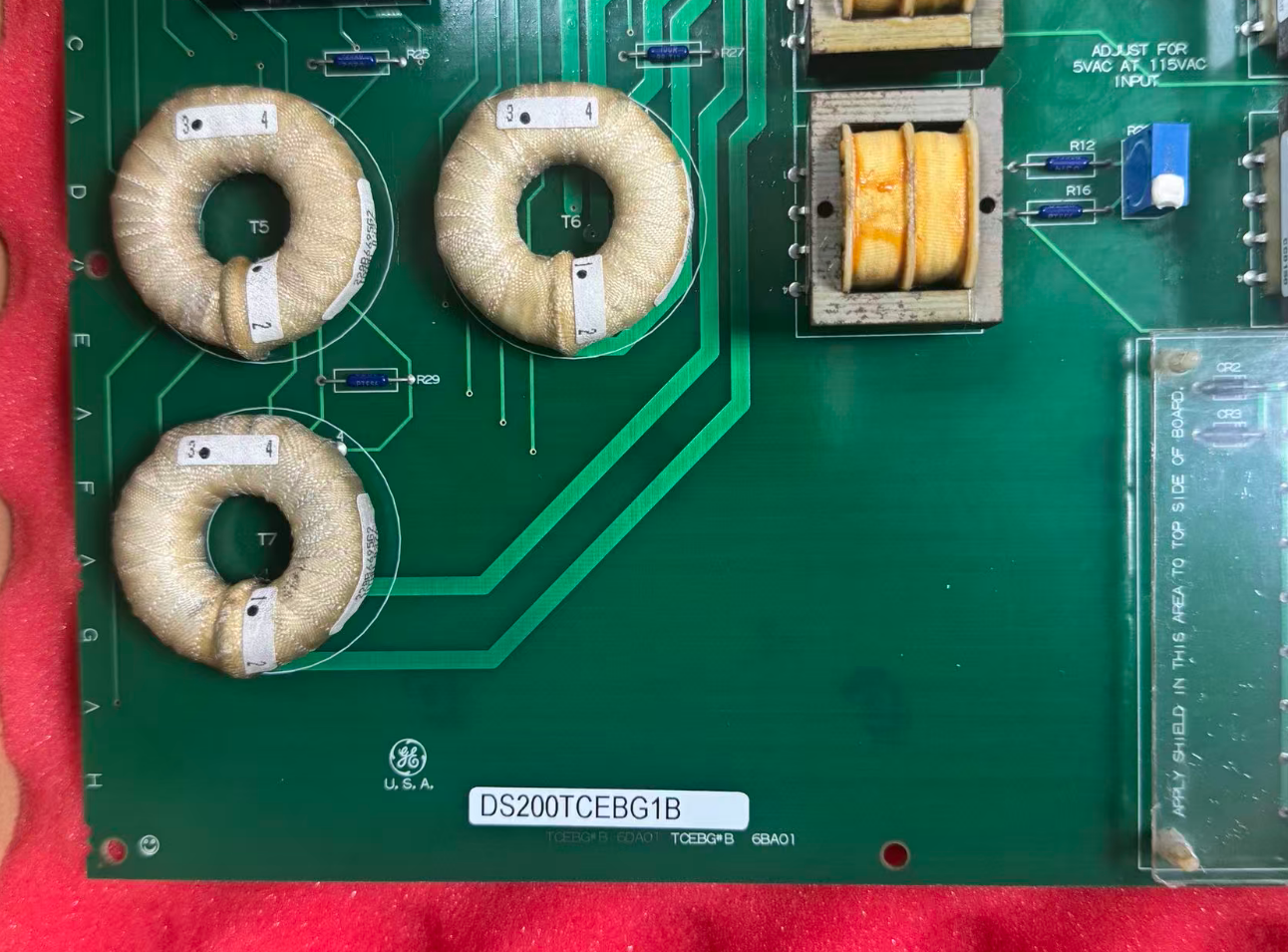

চেহারা এবং হার্ডওয়্যার লেআউটের দিক থেকে, এই বোর্ডটি 3টি বে কানেক্টর (পাওয়ার সাপ্লাই এবং সিস্টেম বাসের জন্য), 4টি সিগন্যাল ট্রান্সফর্মার (আইসোলেশন চ্যানেল হিসাবে কাজ করে), 1টি 26-পিন কানেক্টর (প্রধানত কোর সিগন্যাল গ্রহণ করার জন্য ব্যবহৃত হয়), 4টি 10-পিন কানেক্টর এবং 3টি 20-পিন কানেক্টর (I/O টার্মিনাল সংযোগের জন্য) দিয়ে সজ্জিত।

• সিগন্যাল আইসোলেশন এবং সুরক্ষা সম্প্রসারণ ক্ষমতা: চারটি অন-বোর্ড সিগন্যাল ট্রান্সফর্মার বৈদ্যুতিক আইসোলেশন প্রদান করে, ফিল্ড ট্রানজিয়েন্ট দমন করে এবং মূল কন্ট্রোলারে পরিষ্কার সিগন্যাল সরবরাহ করে।
• একাধিক সুরক্ষা ফাংশন: সমন্বিত সিগন্যাল আইসোলেশন, লেভেল কনভার্সন, সুরক্ষা সার্কিট সম্প্রসারণ এবং হার্ডওয়্যারিং টার্মিনালগুলি Mark V সিস্টেমের সাথে কাজ করে ওভারস্পিড সুরক্ষা এবং ট্রিপ লজিক বাস্তবায়ন করে।
• সীমিত অন-বোর্ড ডায়াগনস্টিক ক্ষমতা: সেলফ-ডায়াগনস্টিক ক্ষমতা সীমিত; তবে, ড্রাইভ ডায়াগনস্টিক টুল ব্যবহার করে সতর্কতা, ত্রুটি এবং ট্রিপ রিপোর্ট তৈরি করা যেতে পারে এবং বিশ্লেষণের জন্য সিরিয়াল পোর্টের মাধ্যমে আপলোড করা যেতে পারে।
• Mark V সিস্টেমের সাথে গভীর সামঞ্জস্যতা: সিগন্যাল ম্যাচিং Mark V P1 সুরক্ষা সিস্টেমের জন্য কাস্টমাইজ করা হয়েছে, অপ্টিমাইজড পালস শেপিং এবং লেভেল কনভার্সন সহ, TCEA/TC2000 মডিউলগুলির সম্পূর্ণ পরিসরের সাথে সামঞ্জস্যতা নিশ্চিত করে।

• কার্ডটি এক্সপ্যানশন র্যাকের স্লট 1-এ ইনস্টল করতে হবে।
• 50 ফুট (15 মিটার) পর্যন্ত ক্যাবল দৈর্ঘ্য সহ 7টি এক্সপ্যানশন র্যাক পর্যন্ত ক্যাসকেডিং সমর্থন করে।
• কোন ডিআইপি সুইচ কনফিগারেশনের প্রয়োজন নেই; কনফিগারেশন সম্পূর্ণরূপে সফ্টওয়্যার-ভিত্তিক। প্রতিস্থাপনের পরে, প্রোগ্রামিং সফ্টওয়্যারে র্যাক টপোলজি কনফিগারেশন যাচাই করতে ভুলবেন না।
• "হোল্ড লাস্ট স্টেট" ফাংশন সমর্থন করে, যা CPU-এর সাথে যোগাযোগ বিচ্ছিন্ন হলে আউটপুট মডিউল স্টেটকে ল্যাচ করে, অনাকাঙ্ক্ষিত অ্যাকচুয়েটর মুভমেন্ট প্রতিরোধ করে।

একটি নির্দিষ্ট পাওয়ার প্ল্যান্টের 9E গ্যাস টারবাইনের Mark V সিস্টেমে P1 সুরক্ষা কোর এলাকায় DS200TCEBG1B ব্যবহার করা হয় PT/CT সিগন্যালগুলিকে বিচ্ছিন্ন এবং স্কেল করার জন্য। TCEA ওভারস্পিড বোর্ড এবং TC2000 ট্রিপ মডিউলের সাথে একত্রে কাজ করে, এটি ইগনিশন, ওয়ার্ম-আপ, স্পিড-আপ এবং গ্রিড-সংযোগ পর্যায়গুলিতে নির্ভরযোগ্য সুরক্ষা অপারেশন নিশ্চিত করে, যার ফলে মিথ্যা ট্রিপ হ্রাস পায়।
