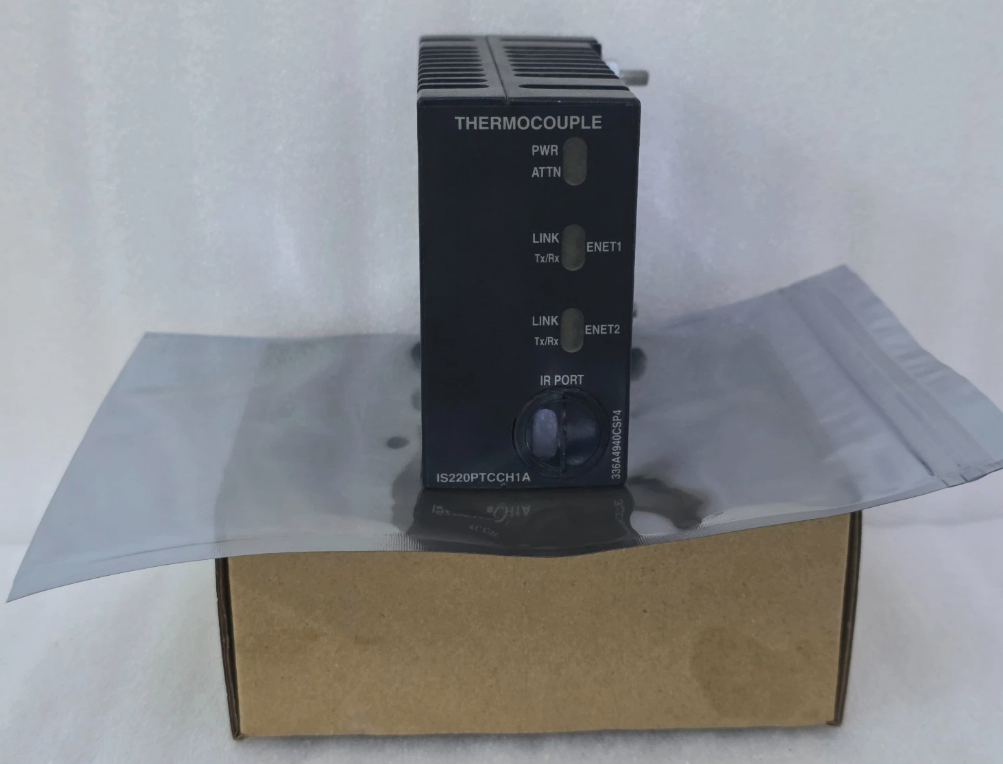

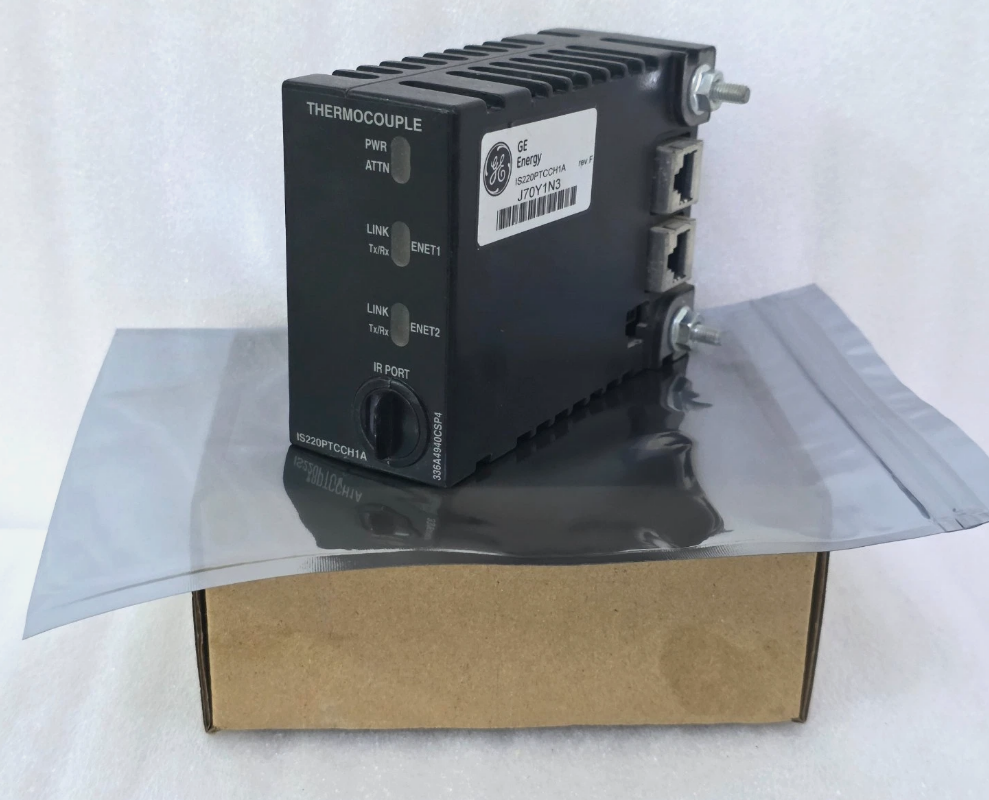

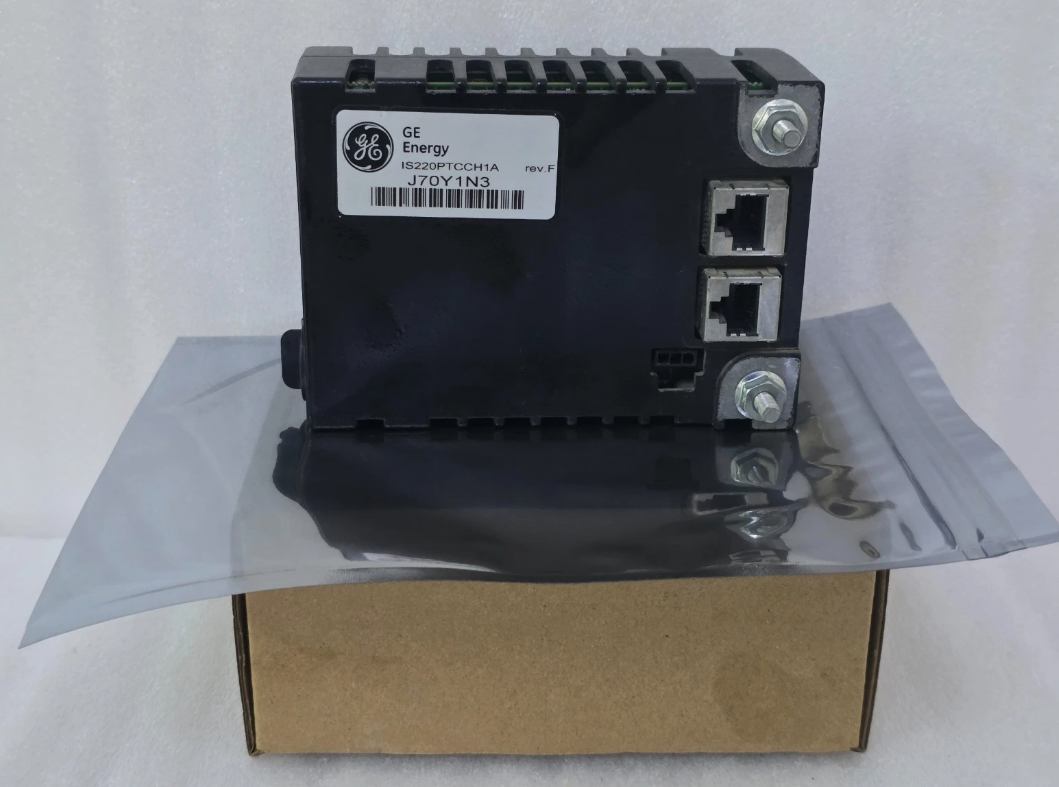

IS220PTCCH1A জিই মার্ক ভিআইই
| উৎপত্তি স্থল | USA |
|---|---|
| পরিচিতিমুলক নাম | GE |
| সাক্ষ্যদান | Certificate of Origin |
| মডেল নম্বার | IS220PTCCH1A |
| দলিল | GE-Mark-VIe-VIeS.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | $5000 |
| প্যাকেজিং বিবরণ | মূল বক্স প্যাকেজিং |
| ডেলিভারি সময় | 5-7 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 1-99 পিসি / 3-5 দিন |
পণ্যের বিবরণ
| মডিউল সংখ্যা | IS220PTCCH1A | ব্র্যান্ড | জিই |
|---|---|---|---|
| ক্যাটালগ | মার্ক VIe | বিক্রয় মূল্য | ৫০০০ ডলার |
| অবস্থা | স্টকে | উৎপত্তি | USA |
| সীসা সময় | 3-5 কার্যদিবস | ওয়ারেন্টি | 1 বছর |
| ওজন | 1 কেজি | ||
| বিশেষভাবে তুলে ধরা | 16-বিট A/D রূপান্তরকারী থার্মোকল ইনপুট মডিউল,ডুয়াল-চ্যানেল অপ্রয়োজনীয় ইথারনেট জিই মার্ক ভিআই মডিউল,স্বয়ংক্রিয় সেন্সর স্বীকৃতি তাপমাত্রা সংকেত মডিউল |
||
পণ্যের বর্ণনা
IS220PTCCH1A জিই মার্ক VIe
IS220PTCCH1A একটি থার্মোকপল ইনপুট মডিউল যা গ্যাস টারবাইন এবং বাষ্প টারবাইন নিয়ন্ত্রণ সিস্টেমে তাপমাত্রা সংকেত অর্জনের জন্য বিশেষভাবে ডিজাইন করা হয়েছে।এই মডিউলটি থার্মোকপল সেন্সর দ্বারা উত্পন্ন দুর্বল মিলিভোল্ট-স্তরের ভোল্টেজ সংকেতগুলিকে উচ্চ নির্ভুলতার ডিজিটাল তাপমাত্রা ডেটাতে রূপান্তর করে, যা তারপর ডুয়াল ইথারনেট চ্যানেলের মাধ্যমে রিয়েল টাইমে নিয়ামককে প্রেরণ করা হয়।
বোর্ডটি একটি সমন্বিত "প্রসেসর বোর্ড + অধিগ্রহণ বোর্ড" আর্কিটেকচার ব্যবহার করে, এতে একটি অন্তর্নির্মিত বিপিপিএক্স প্রসেসর বোর্ড এবং ডেডিকেটেড থার্মোকপল অধিগ্রহণ বোর্ড রয়েছে।মডিউল একটি কম্প্যাক্ট ধাতু ঘরের মধ্যে গৃহীত হয় এবং অন্তর্নির্মিত ঠান্ডা-সংযোগ ক্ষতিপূরণ অন্তর্ভুক্ত, স্বয়ংক্রিয় সেন্সর স্বীকৃতি, এবং EEPROM স্টোরেজ ক্ষমতা.
মার্ক VIe বিতরণকৃত I/O স্তরে কাজ করে, মডিউলটি দ্বৈত-চ্যানেল রিডন্ড্যান্ট ইথারনেটের মাধ্যমে কোর প্রসেসরগুলির সাথে যোগাযোগ করে, তাপমাত্রা ডেটা ট্রান্সমিশনে উচ্চ নির্ভরযোগ্যতা নিশ্চিত করে।এর মূল নকশা যুক্তি দুর্বল সংকেত পরিবর্ধন এবং ঠান্ডা-জংশন ক্ষতিপূরণ উপর কেন্দ্রীভূত, একটি উচ্চ নির্ভুলতা 16-বিট এ / ডি রূপান্তরকারী এবং পার্থক্য মাল্টিপ্লেক্সার অন্তর্ভুক্ত করে তাপদম্পতি থেকে ক্ষুদ্রতর ভোল্টেজ পরিবর্তনগুলি সঠিকভাবে ক্যাপচার করতে।
মূল বৈশিষ্ট্য
- তিনটি রিডান্ডান্সি কনফিগারেশন মোড সমর্থন করেঃ সিম্প্লেক্স, ডুপ্লেক্স এবং টিএমআর
- খোলা সার্কিট, বিপরীত সংযোগ এবং শর্ট সার্কিট 2 এমএস মধ্যে সনাক্ত করে
- স্বয়ংক্রিয় সেন্সর স্বীকৃতি কমিশনিং জটিলতা হ্রাস করে
- সামনের প্যানেলের এলইডি এবং ইনফ্রারেড ডায়াগনস্টিক পোর্ট মাল্টি-লেভেল স্থানীয় ডায়াগনস্টিক ক্ষমতা প্রদান করে
- সঠিক ঠান্ডা-সংযোগ ক্ষতিপূরণ সঞ্চালন করে
- থার্মোকপল টাইপ এবং মেরুতা স্বয়ংক্রিয় সনাক্তকরণ সমর্থন করে
- 100Hz প্রতি চ্যানেলে স্বাধীন নমুনা হার 10ms মধ্যে আকস্মিক তাপমাত্রা পরিবর্তন ধরা
প্রোডাক্ট স্পেসিফিকেশন
| ব্র্যান্ড নাম | জেনারেল ইলেকট্রিক |
|---|---|
| মডেল | IS220PTCCH1A |
| ক্যাটালগ | মার্ক ষষ্ঠ |
| মোট ওজন | 2.২ পাউন্ড / ৩৫.২ আউন্স / ১ কেজি |
| প্যাকেজিং আকার | 16 সেমি x 16 সেমি x 12 সেমি |
| উৎপত্তি দেশ | মার্কিন যুক্তরাষ্ট্র |
| এইচএস কোড | 8537101190 |
| লিড টাইম | স্টক আছে |
| শিপিং বন্দর | সিয়ামেন |
| অর্থ প্রদান | টি/টি |
| বিক্রয় মূল্য | ৫০০০ ডলার |
| গ্যারান্টি | ১২ মাস |
| লিড টাইম | ৩-৫ কার্যদিবস |
| কুরিয়ার পার্টনার | ডিএইচএল, ইউপিএস, টিএনটি, ফেডেক্স এবং ইএমএস |
অ্যাপ্লিকেশন কেস স্টাডি
উত্তর-পশ্চিম চীনের একটি বড় কয়লা রাসায়নিক কমপ্লেক্সের পাওয়ার সেন্টারে,কেন্দ্রীয় পর্যবেক্ষণ এবং লোড অপ্টিমাইজেশান সক্ষম করার জন্য প্রকল্পটি জিই 9 ই গ্যাস টারবাইনটির জন্য মার্ক VIe নিয়ন্ত্রণ ব্যবস্থার গভীর সংহতকরণের প্রয়োজন ছিল।.
এই প্রকল্পে, IS220PTCCH1A গ্যাস টারবাইন নিষ্কাশন তাপমাত্রা এবং ভারবহন তাপমাত্রার মতো মূল পরামিতি অর্জনের জন্য দায়ী।এর স্থিতিশীল Modbus TCP/IP লিঙ্ক DCS সিস্টেমে তাপমাত্রা তথ্য রিয়েল টাইমে সংক্রমণ নিশ্চিত করে, যার ফলে গ্যাস টারবাইন এবং ডিসিএসের মধ্যে যোগাযোগের ঘাটতি দূর হয়।
কনফিগারেশন এবং সামঞ্জস্যতা
| সামঞ্জস্যপূর্ণ মডিউল | ফাংশন বর্ণনা |
|---|---|
| IS200TBTCH1B | থার্মোকপল টার্মিনাল ব্লক (TMR কনফিগারেশন); IS220PTCCH1A এর সাথে ব্যবহৃত হলে 12 টি চ্যানেল TMR অতিরিক্ত ইনপুট সরবরাহ করে |
| IS200TBTCH1C | সিম্প্লেক্স টার্মিনাল ব্লক, বিশেষভাবে IS220PTCCH1A এর জন্য ডিজাইন করা হয়েছে, সহজ থার্মোকপল তারের জন্য রঙ-কোডেড টার্মিনাল এবং অন্তর্নির্মিত ওভারজাক সুরক্ষা সহ |
| IS220PTCCH1B | IS220PTCCH1A এর জন্য প্রতিস্থাপন বা আপগ্রেড বিকল্প হিসাবে উপলব্ধ আপগ্রেড মডিউল |
| IS220PRTDH1A | প্রতিরোধের তাপমাত্রা সনাক্তকরণ প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য আরটিডি ইনপুট মডিউল |
| IS220PMMH1A | মাস্টার কন্ট্রোল বোর্ড, যা IS220PTCCH1A এর সাথে একটি সম্পূর্ণ Mark VIe কন্ট্রোল আর্কিটেকচার গঠন করে |
| IS220PPRAH1A | সুরক্ষা মডিউল, যা IS220PTCCH1A এর সাথে ব্যবহার করা হলে তাপমাত্রা সম্পর্কিত সুরক্ষা লজিক বাস্তবায়ন করে |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
IS220PTCCH1A কতটি থার্মোকপল ইনপুট চ্যানেল সমর্থন করে?
সিম্প্লেক্স কনফিগারেশনে, মডিউলটি 12 টি স্বাধীন থার্মোকপল ইনপুট চ্যানেল সরবরাহ করে। যখন টিবিটিসিএইচ 1 সি টার্মিনাল ব্লকের সাথে ব্যবহৃত হয়, তখন ডুয়াল-প্যাক কনফিগারেশনটি 24 টি চ্যানেলে প্রসারিত করা যেতে পারে।টিএমআর কনফিগারেশনে (টিবিটিসিএইচ১বি টার্মিনাল ব্লক সহ), এটি 12 টি চ্যানেল সরবরাহ করে।
এই মডিউল কোন ধরনের থার্মোকপল সমর্থন করে?
আইএস 220 পিটিসিসিএইচ 1 এ বিভিন্ন স্ট্যান্ডার্ড থার্মোকপল প্রকারকে সমর্থন করে, যার মধ্যে জে, কে, টি, ই, আর, এস, বি এবং এন, পাশাপাশি -8 এমভি থেকে +45 এমভি পর্যন্ত মিলিভোল্ট সিগন্যাল ইনপুট রয়েছে।
মডিউলের পরিমাপের নির্ভুলতা কত?
মডিউলটি একটি 16-বিট এ / ডি রূপান্তরকারী ব্যবহার করে যা একটি ধারাবাহিকতা ত্রুটি ± 0.25 ° F (প্রায় ± 0.14 ° C) এবং একটি রেজোলিউশন 0.1 ° C। কোল্ড-জংশন ক্ষতিপূরণ নির্ভুলতা ± 0.5 ° C।
এই মডিউলের গ্যারান্টি সময়কাল কত?
সাধারণত, মূল পণ্যগুলির জন্য গ্যারান্টি সময়কাল 12 মাস।
