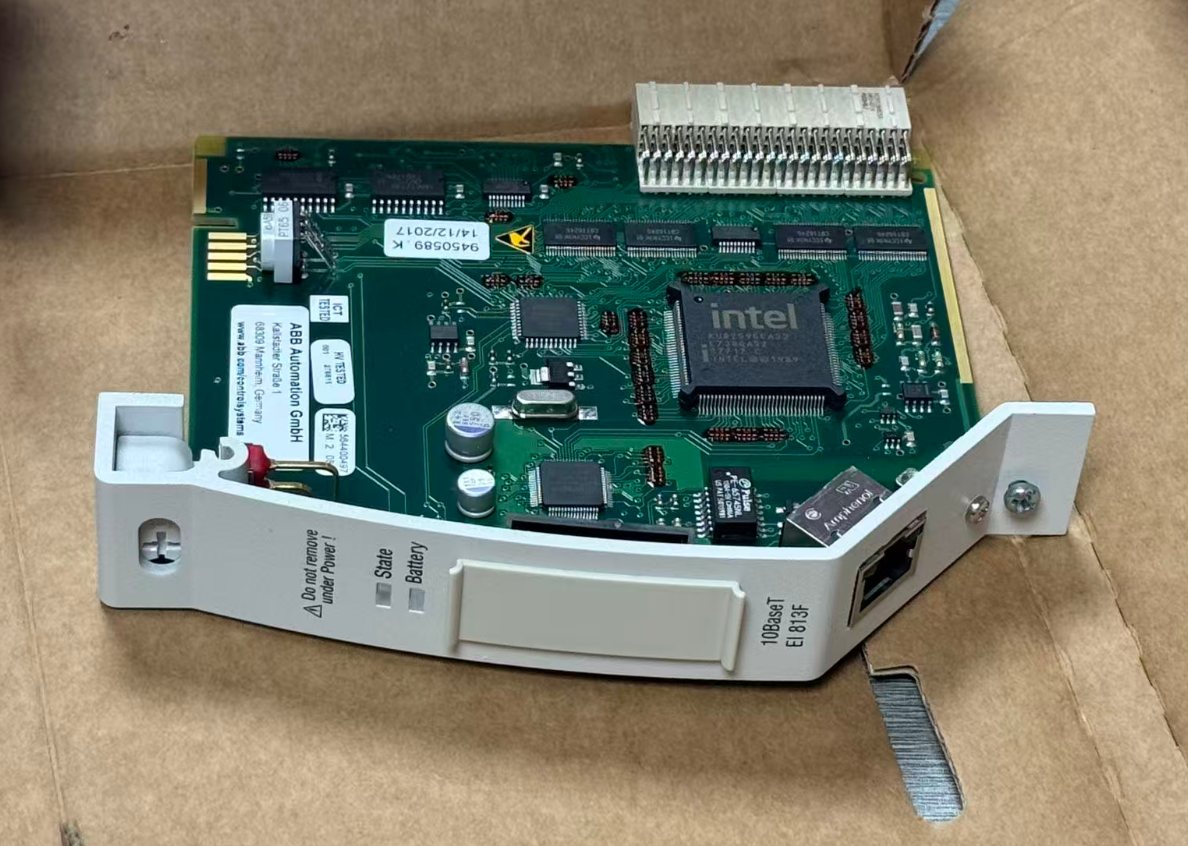

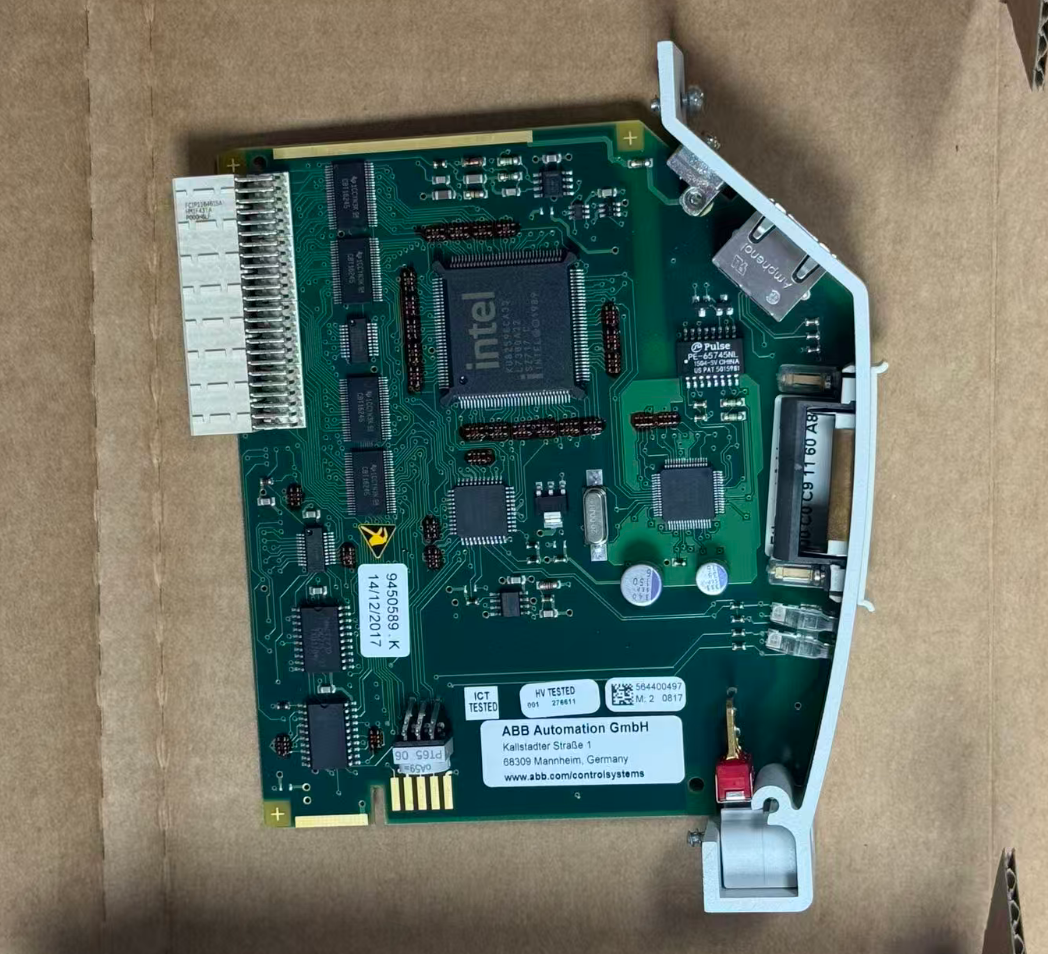

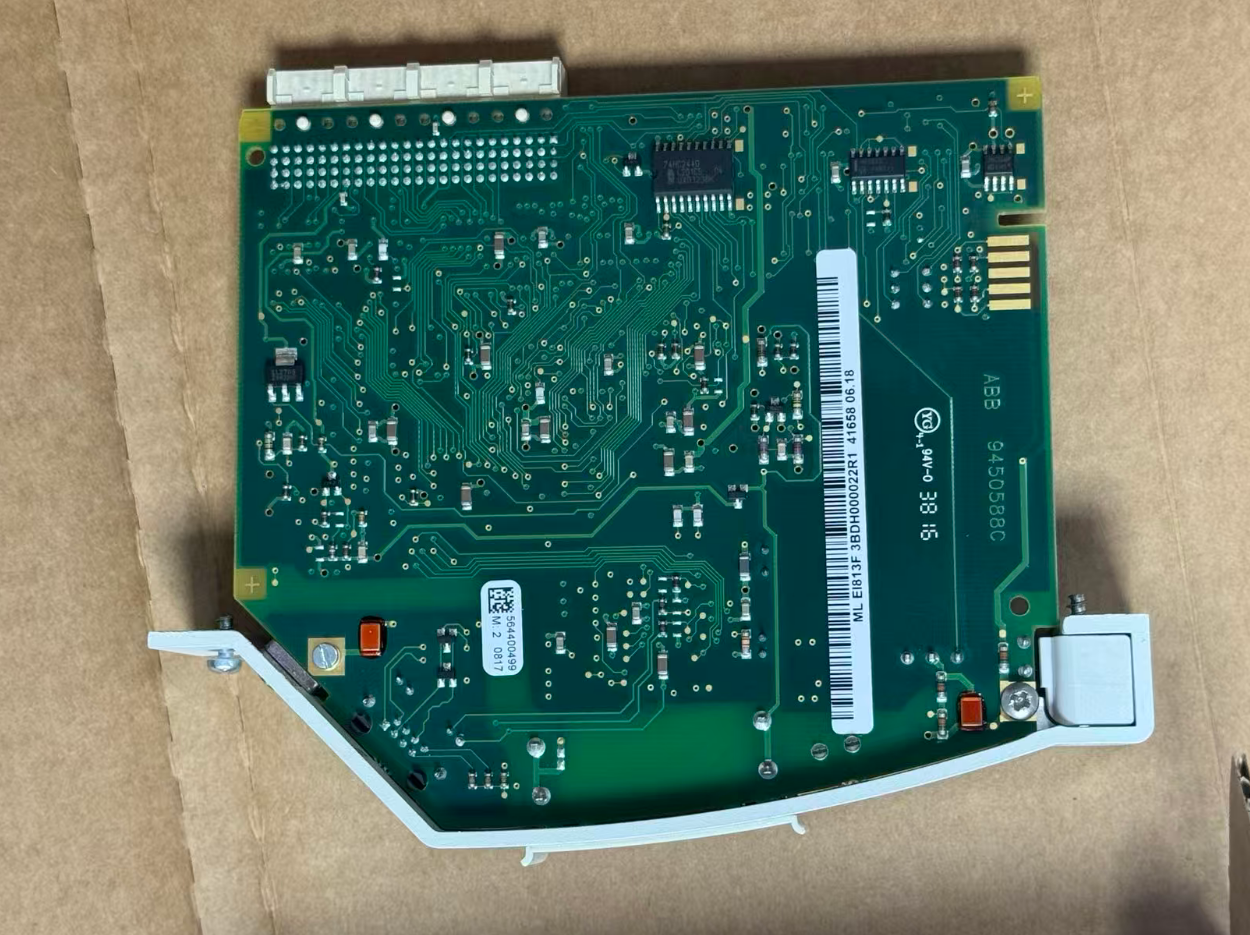

EI813F 3BDH000022R1 ABB

EI813F একটি ইথারনেট মডিউল যা বিশেষভাবে ABB Freelance AC 800F নিয়ামকের জন্য ডিজাইন করা হয়েছে। এটি নিয়ামক এবং অপারেটর স্টেশনগুলির মধ্যে একটি নেটওয়ার্ক যোগাযোগ লিঙ্ক স্থাপন করে,ইঞ্জিনিয়ার স্টেশনএটি একটি এসি 800 এফ র্যাক স্লটে সন্নিবেশ করা হয় এবং ব্যাকপ্লেন বাসের মাধ্যমে পিএম 802 এফ বা পিএম 803 এফ প্রসেসর মডিউলের সাথে যোগাযোগ করে।

মডিউলের মূল কাজ হল নিয়ামক এবং সিস্টেম বাসের মধ্যে তথ্য বিনিময় সহজ করা। The internal LAN controller preprocesses data for transmission and reception in accordance with Ethernet standards and synchronizes with the main processor via DMA control signals and interrupt signals, যার ফলে প্রধান প্রসেসর এর কাজের চাপ উল্লেখযোগ্যভাবে হ্রাস পায়।

• নেটওয়ার্ক স্ট্যান্ডার্ডঃ 10BaseT (IEEE 802.3)
• ডেটা রেটঃ ১০ এমবিট/সেকেন্ড
• ইন্টারফেসঃ RJ45 (প্রতিরক্ষামূলক)
• সংযোগ মাধ্যমঃ বাঁকা জোড়া তারের
• সামঞ্জস্যপূর্ণ সিপিইউ: PM 802F / PM 803F
• সফটওয়্যার প্রয়োজনীয়তাঃ ফ্রিল্যান্স V7.1 SP2a বা তার পরে
• পাওয়ার সাপ্লাইঃ র্যাক ব্যাকপ্লেন থেকে 24 ভি ডিসি
• অপারেটিং তাপমাত্রাঃ -20°C থেকে +60°C

একটি কারখানার পুনর্নির্মাণ প্রকল্পে বিদ্যমান ফ্রিলেন্স এসি 800 এফ নিয়ন্ত্রণ ব্যবস্থা এবং নতুন প্রয়োগ করা পিসিএস 7 সিস্টেমের (এএস 417-4) মধ্যে ডেটা একীভূত করা প্রয়োজন।সমাধানটি এসি 800 এফ নিয়ামককে শিল্প ইথারনেটে সংযুক্ত করতে EI813F মডিউল ব্যবহার করে এবং একটি ইউডিপি সংযোগ কনফিগার করে দুটি সিস্টেমের মধ্যে ডেটা বিনিময় সক্ষম করে.

ফ্রিল্যান্স সাইডে, EI813F যোগাযোগ মডিউল এবং ট্রান্সমিট/রিসিভ ফাংশন ব্লকগুলি কনফিগার করা হয়েছিল, যখন PCS 7 সাইডে,FC50 "AG_LSEND" এবং FC60 "AG_LRCV" ফাংশন ব্লকগুলিকে বলা হয়েছিলএই সমাধানটি বিদ্যমান সরঞ্জাম অবকাঠামো বজায় রেখে ক্রস-ভ্যান্ডার কন্ট্রোল সিস্টেমগুলির মধ্যে ডেটা ইন্টারঅপারেবিলিটি সক্ষম করেছে।এর ফলে সম্পূর্ণ সিস্টেম প্রতিস্থাপনের সাথে যুক্ত ব্যয় এবং সময় উভয়ই সাশ্রয় হয়.

• EI813F এর জন্য কি আলাদা পাওয়ার সাপ্লাই দরকার?
  না, মডিউলটি AC 800F র্যাক ব্যাকপ্লেন (24 V DC) দ্বারা চালিত হয় এবং এর জন্য কোন বাহ্যিক পাওয়ার সাপ্লাই প্রয়োজন হয় না।
• মডিউল কোন যোগাযোগ প্রোটোকল সমর্থন করে?
  এটি TCP/IP, UDP, এবং Modbus/TCP সমর্থন করে। কিছু ডকুমেন্টেশন Profinet এর জন্য সমর্থন উল্লেখ করে, কিন্তু এটি প্রকৃত ফার্মওয়্যার সংস্করণ এবং সিস্টেম কনফিগারেশনের উপর ভিত্তি করে নিশ্চিত করা আবশ্যক।
• মডিউলের কি নিজস্ব ব্যাটারি আছে?
  নং. EI813F এর মধ্যে ব্যাটারি নেই। প্রধান মেমরি ব্যাটারি ব্যাকআপ ফাংশনটি PM 802F/PM 803F পাশের ব্যাটারি দ্বারা সমর্থিত;আপনি পর্যায়ক্রমে PM মডিউলের BATT LED এর অবস্থা পরীক্ষা করা উচিত.
