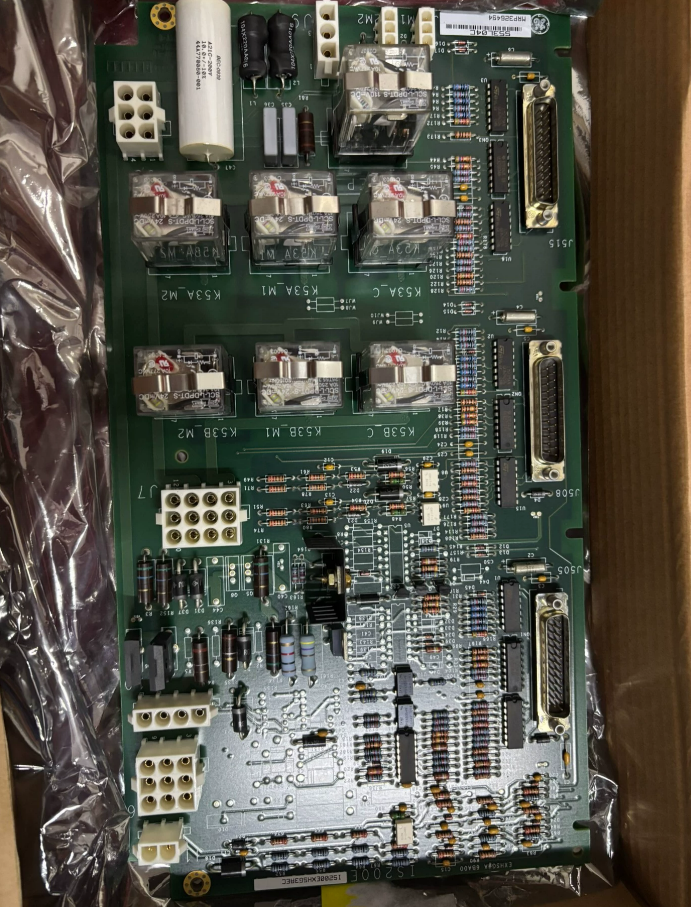

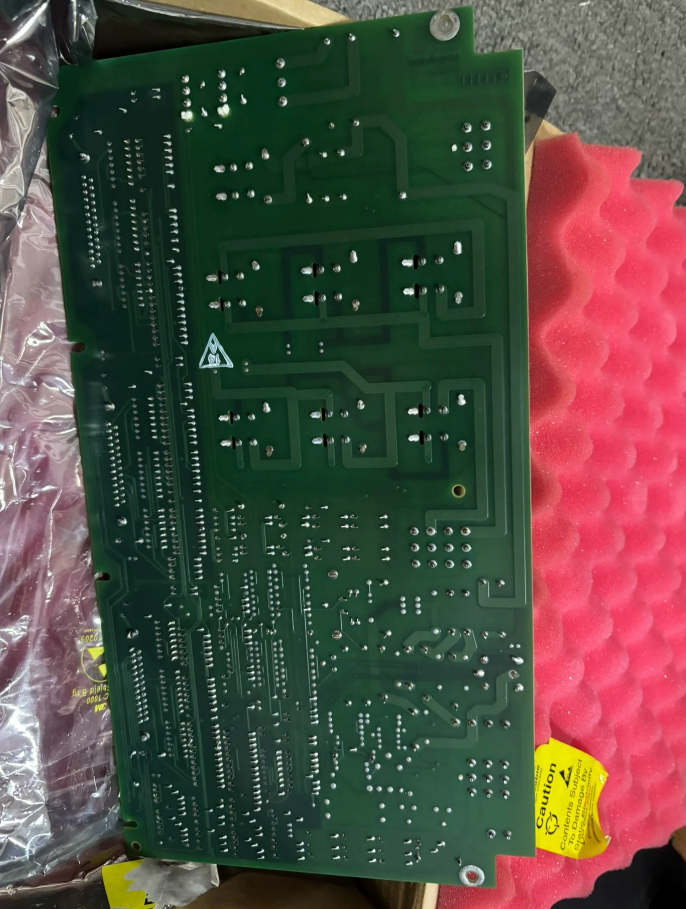

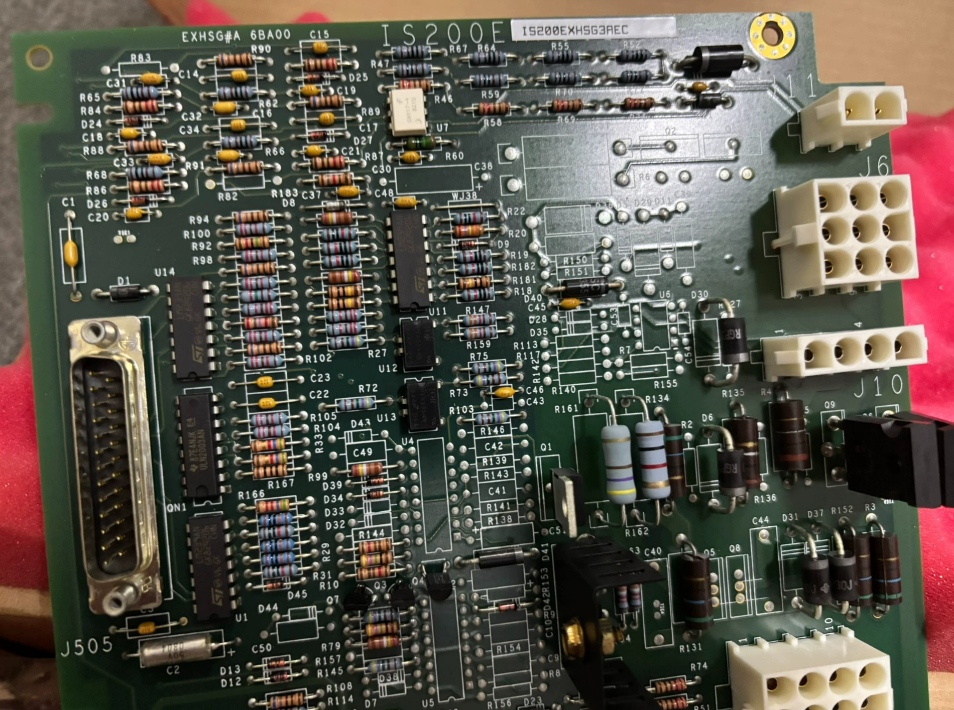

IS200EXHSG3A জিই মার্ক VI

IS200EXHSG3A হল GE দ্বারা EX2100 স্ট্যাটিক এক্সাইটেশন সিস্টেমের জন্য তৈরি একটি হাই-স্পিড রিলে ড্রাইভার এবং সেন্সর টার্মিনাল বোর্ড; এটি চতুর্থ প্রজন্মের Mark VI সিরিজের হার্ডওয়্যারের অংশ। একটি উচ্চ-কার্যকারিতা প্রিন্টেড সার্কিট বোর্ড অ্যাসেম্বলি হিসাবে, IS200EXHSG3A তিনটি মূল ফাংশন - হাই-স্পিড রিলে ড্রাইভিং, দ্বিমুখী হল সেন্সিং এবং অনলাইন মনিটরিং - একটি আল্ট্রা-স্লিম ফর্ম ফ্যাক্টরে একীভূত করে।

এটি এক্সাইটার ব্যাকপ্লেনের মাধ্যমে তিনটি এক্সাইটার মেইন ইনপুট/আউটপুট (EMIO) বোর্ডের (রিডান্ড্যান্ট নিয়ন্ত্রণের জন্য) বা একটি একক EMIO বোর্ডের (সিমপ্লেক্স নিয়ন্ত্রণের জন্য) সাথে সংযুক্ত হয়, যা জেনারেটর এক্সাইটেশন সিস্টেমের সুনির্দিষ্ট নিয়ন্ত্রণ সক্ষম করে। একদিকে, এটি এক্সাইটেশন সার্কিটকে দ্রুত চালু এবং বন্ধ করার জন্য হাই-স্পিড রিলে চালায়; অন্যদিকে, এটি রিয়েল-টাইমে এক্সাইটেশন সিস্টেমের মূল প্যারামিটারগুলি - যেমন কারেন্ট এবং ভোল্টেজ - পর্যবেক্ষণ করে এবং কোনও ত্রুটির ক্ষেত্রে দ্রুত সুরক্ষা প্রদান করে।

• ইনপুট ভোল্টেজ: 24 VDC
• রেটেড কারেন্ট: 10 A
• রিলে আউটপুট: 9 সলিড-স্টেট রিলে, 3 A/250 V
• অপারেটিং টাইম: ≤1 ms
• হল সেন্সর: 2 চ্যানেল, ±200 A/±1200 V
• স্যাম্পলিং নির্ভুলতা: 12-বিট Σ-Δ ADC, ব্যান্ডউইথ 1 kHz
• আইসোলেশন সহ্য ভোল্টেজ: 2.5 kV RMS
• লজিক ইনপুট: 5 V DC (TTL-সামঞ্জস্যপূর্ণ)
• অপারেটিং তাপমাত্রা: -30°C থেকে +65°C
• স্টোরেজ তাপমাত্রা: -40°C থেকে 85°C
• আপেক্ষিক আর্দ্রতা: 5% থেকে 95% (অ-ঘনীভূত)
• কম্পন প্রতিরোধ: 5 g কম্পনে সংযোগগুলি সুরক্ষিত থাকে

1. পাওয়ার-অফ প্রস্তুতি: নিশ্চিত করুন যে এক্সাইটেশন সিস্টেমটি নিষ্ক্রিয় করা হয়েছে এবং কন্ট্রোল ক্যাবিনেটের সমস্ত বৈদ্যুতিক I/O সার্কিট বন্ধ করা হয়েছে।
2. কেবল লেবেলিং: পুনরায় সংযোগ সহজ করার জন্য, নিশ্চিত করুন যে সমস্ত কেবলগুলি সংযোগকারীর নাম (বোর্ডে চিহ্নিত হিসাবে) দিয়ে সঠিকভাবে লেবেল করা হয়েছে।
3. পুরানো বোর্ড অপসারণ: সাবধানে EXHS বোর্ড থেকে সমস্ত কেবল সংযোগ বিচ্ছিন্ন করুন এবং মাউন্টিং স্ক্রুগুলি সরান।
4. নতুন বোর্ড ইনস্টল করা: নতুন EXHS বোর্ডটি বন্ধনীতে মাউন্ট করুন, এটিকে সরানোর সময়কার একই ওরিয়েন্টেশনে স্থাপন করুন।
5. পুনরায় সংযোগ: চিহ্নিতকরণ অনুসারে সমস্ত কেবল পুনরায় সংযোগ করুন, নিশ্চিত করুন যে উভয় প্রান্ত সঠিকভাবে বসেছে।
