IS200BPIAG1A GE মার্ক VI

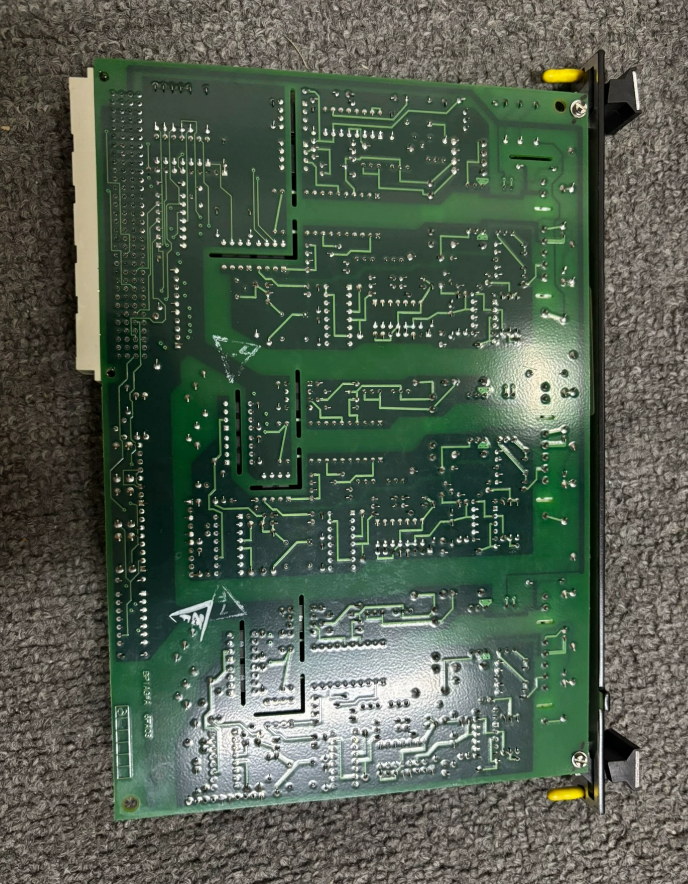

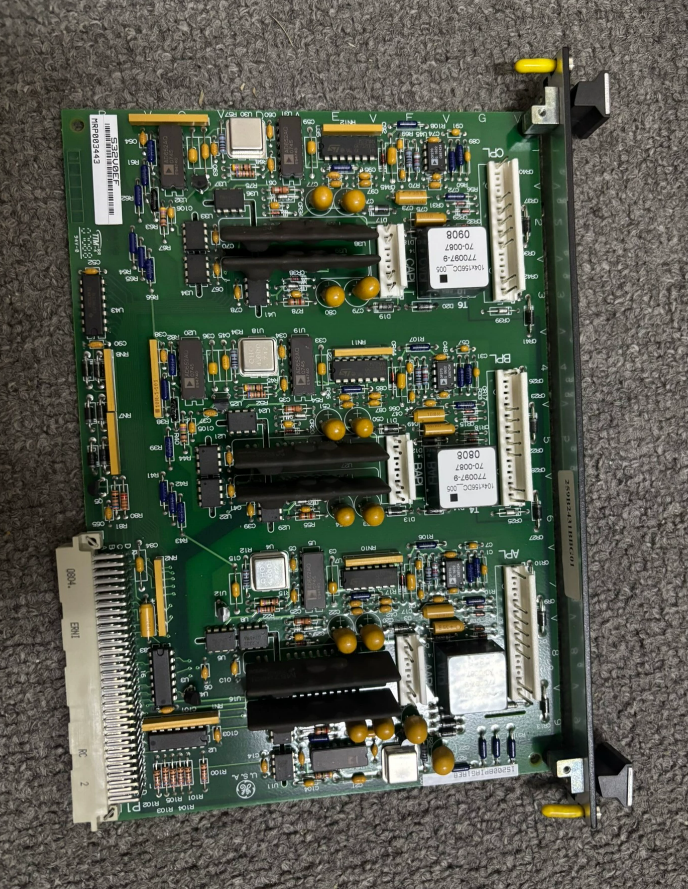

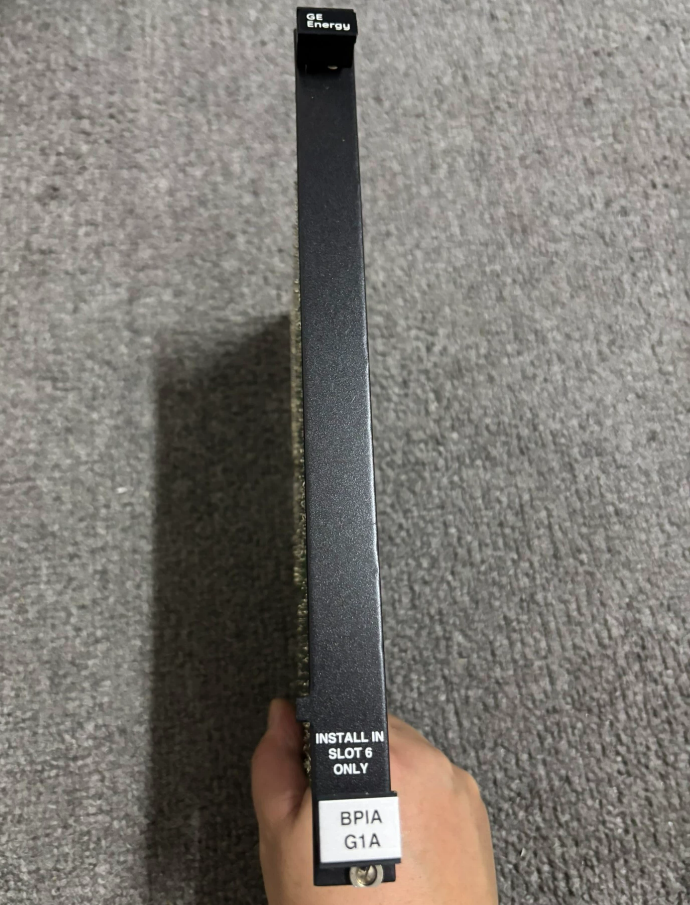

GE IS200BPIAG1A একটি ব্রিজ পার্সোনালিটি ইন্টারফেস বোর্ড (BPIA)। এই মডিউলটি Mark VI IS200 পণ্য সিরিজের অংশ এবং গ্যাস টারবাইন ও স্টিম টারবাইন নিয়ন্ত্রণ ব্যবস্থার মূল উপাদানগুলির মধ্যে একটি হিসাবে কাজ করে।

নিয়ন্ত্রণ দিক এবং পাওয়ার দিকের মধ্যে একটি "ব্রিজ" হিসাবে কাজ করে, এই বোর্ডটি VME কন্ট্রোল র্যাক এবং তিন-ফেজ IGBT ড্রাইভারের মধ্যে অবস্থিত এবং নিয়ন্ত্রণ ব্যবস্থার PWM পালস সিগন্যালগুলিকে উচ্চ-ক্ষমতার IGBT মডিউল চালানোর জন্য গেট ড্রাইভ সিগন্যালে রূপান্তর করার জন্য দায়ী।

এই বোর্ডটি ৮টি কনফিগারযোগ্য অ্যানালগ ইনপুটকে একটি তিন-ফেজ IGBT গেট ড্রাইভ ইন্টারফেসের সাথে একত্রিত করে এবং শিল্পে এটিকে ইনভার্টারের "সংবেদী স্নায়ু" এবং "ফেজ কমান্ডার" এর ফিউশন হিসাবে বর্ণনা করা হয়।

Mark VI সিস্টেমে, এই বোর্ডটি সাধারণত র্যাকের প্রধান কন্ট্রোলার বা কোর প্রসেসর মডিউল হিসাবে কাজ করে। এটি কন্ট্রোল র্যাকের "মস্তিষ্ক" এবং যোগাযোগ হাব হিসাবে কাজ করে, র্যাকের মধ্যে সমস্ত I/O মডিউল পরিচালনা করে, নিয়ন্ত্রণ লজিক কার্যকর করে এবং একটি উচ্চ-গতির নেটওয়ার্কের মাধ্যমে অন্যান্য র্যাকের সাথে ডেটা বিনিময় করে।

• পণ্যের ধরণ: ব্রিজ আর্ম কাস্টম ইন্টারফেস বোর্ড (অ্যানালগ ইনপুট + IGBT ড্রাইভার)
• সিরিজ: GE Speedtronic Mark VI
• প্রধান পাওয়ার সাপ্লাই: 24V DC ±10%, ≤1.5A
• রেজোলিউশন: 16-বিট
• সুইচিং ফ্রিকোয়েন্সি: 0-25 kHz
• আইসোলেশন ভোল্টেজ: 2500 Vrms (প্রাইমারি ↔ সেকেন্ডারি)
• ফল্ট রেসপন্স টাইম: ≤300 μs
• টেস্ট পয়েন্ট: 29
• অপারেটিং তাপমাত্রা: -40°C থেকে +70°C
• স্টোরেজ তাপমাত্রা: -45°C থেকে +85°C

IS200BPIAG1A বিশেষভাবে কঠোর শিল্প পরিবেশের জন্য ডিজাইন করা হয়েছে এবং নিম্নলিখিত অ্যাপ্লিকেশনগুলির জন্য প্রাথমিকভাবে উপযুক্ত:

• বিদ্যুৎ উৎপাদন: গ্যাস টারবাইন নিয়ন্ত্রণ ব্যবস্থা: গ্যাস টারবাইনের ড্রাইভ নিয়ন্ত্রণ এবং পর্যবেক্ষণের জন্য ব্যবহৃত হয়
• স্টিম টারবাইন নিয়ন্ত্রণ ব্যবস্থা: শিল্প স্টিম টারবাইন বিদ্যুৎ উৎপাদন ব্যবস্থার জন্য উপযুক্ত
• কম্বাইন্ড-সাইকেল পাওয়ার প্ল্যান্ট: এই মডিউলটি একটি 400 MW কম্বাইন্ড-সাইকেল পাওয়ার প্ল্যান্টে সহায়ক বিয়ারিংগুলির তাপমাত্রা পরিবর্তন ট্র্যাক করতে ব্যবহৃত হয়েছে
• পারমাণবিক বিদ্যুৎ কেন্দ্রের সহায়ক পাওয়ার সিস্টেম: লুব্রিকেটিং তেল তাপমাত্রা পর্যবেক্ষণের জন্য ব্যবহৃত হয়

IS200BPIAG1A চারটি ধরণের সংকেত - কারেন্ট, ভোল্টেজ, RTD এবং থার্মোকাপল - একটি একক ইউনিটে একীভূত করে। বিল্ট-ইন 24V DC সেন্সর এক্সাইটেশন সহ, এটি বাহ্যিক কনভার্টার এবং এক্সাইটেশন পাওয়ার সাপ্লাইয়ের প্রয়োজনীয়তা দূর করে, সিস্টেম আর্কিটেকচার এবং ফিল্ড ওয়্যারিং উল্লেখযোগ্যভাবে সরল করে।

≤±0.05% FS এর অধিগ্রহণ নির্ভুলতা, একটি 4র্থ-অর্ডার বাটারওয়ার্থ লো-পাস ফিল্টারের সাথে মিলিত, জটিল অপারেটিং অবস্থার অধীনে সংকেত গুণমান নিশ্চিত করে; 1 Gbps রিডান্ড্যান্ট ব্যাকপ্লেন যোগাযোগ নিরবচ্ছিন্ন ডেটা ট্রান্সমিশন নিশ্চিত করে। -40°C থেকে +70°C এর বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা এবং একটি অ্যান্টি-ইন্টারফারেন্স ডিজাইনের সাথে মিলিত, ডিভাইসটি 100,000 ঘন্টার বেশি MTBF অর্জন করে।

শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত - যেমন রাসায়নিক প্রক্রিয়াকরণ, বিদ্যুৎ উৎপাদন এবং বায়ু শক্তি - যা কঠোর অধিগ্রহণ নির্ভুলতা এবং অবিচ্ছিন্ন অপারেশন দাবি করে, এটি উচ্চ-নির্ভরযোগ্যতা প্রক্রিয়া নিয়ন্ত্রণ ব্যবস্থার জন্য পছন্দের সমাধান।
