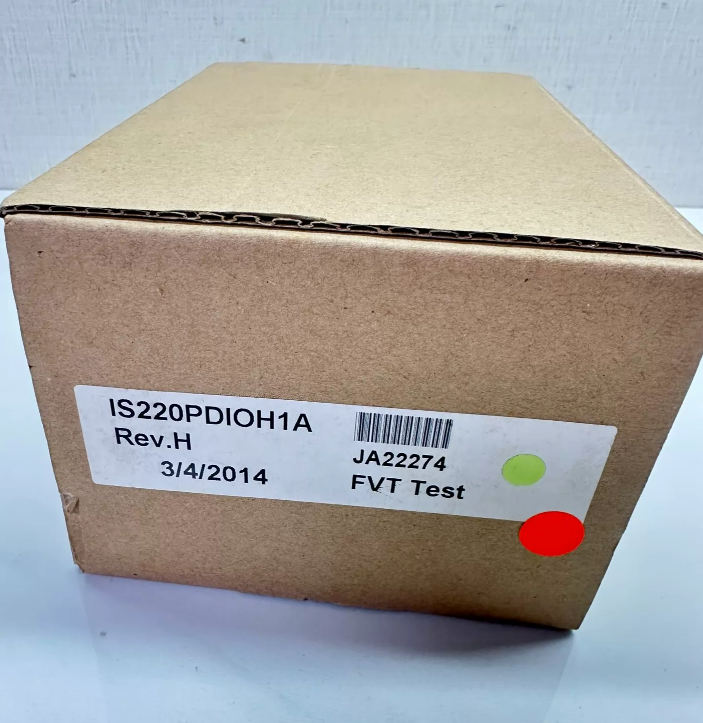

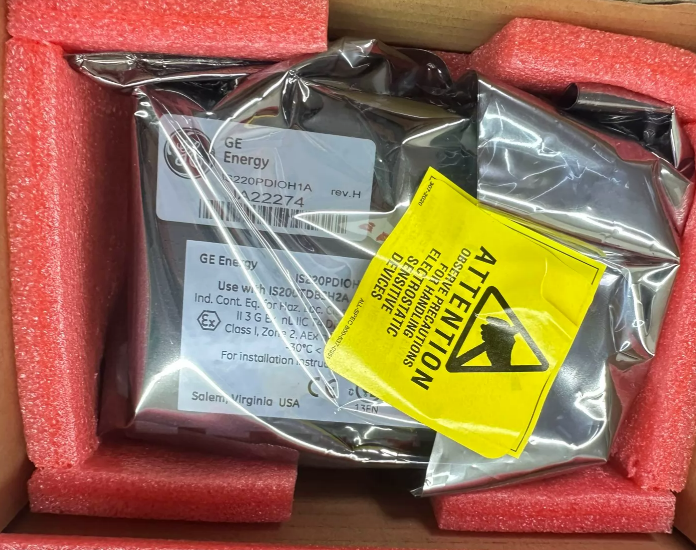

IS220PDIOH1A জিই মার্ক VIe

• কার্যকরী তাপমাত্রা: -40°C থেকে +70°C (+85°C পর্যন্ত কিছু মডেলের জন্য)
• সংরক্ষণ তাপমাত্রা: -55°C থেকে +90°C
• আপেক্ষিক আর্দ্রতা: 5%-95% (অ-ঘনীভূত)
• সুরক্ষা রেটিং: IP20
• পাওয়ার সাপ্লাই ভোল্টেজ: 24 V DC (কার্যকরী পরিসীমা: 9-36 V DC)
• বিদ্যুৎ খরচ: <4 W
• বিভিন্ন কনফিগারেশন মোড সমর্থন করে, যার মধ্যে সিমপ্লেক্স, ডুয়াল রিডান্ডেন্সি এবং ট্রিপল রিডান্ডেন্সি (TMR) অন্তর্ভুক্ত
• TMR সিস্টেমের সাথে সামঞ্জস্যপূর্ণ এবং SIL 2 সুরক্ষা স্তরের অ্যাপ্লিকেশন সমর্থন করে
• হট-সোয়াপযোগ্য ডিজাইন বৈশিষ্ট্যযুক্ত (দ্রষ্টব্য: পাওয়ার বন্ধ থাকা অবস্থায় অপারেশন করতে হবে), যা সামগ্রিক অপারেশন ব্যাহত না করে রক্ষণাবেক্ষণ বা প্রতিস্থাপনের অনুমতি দেয়

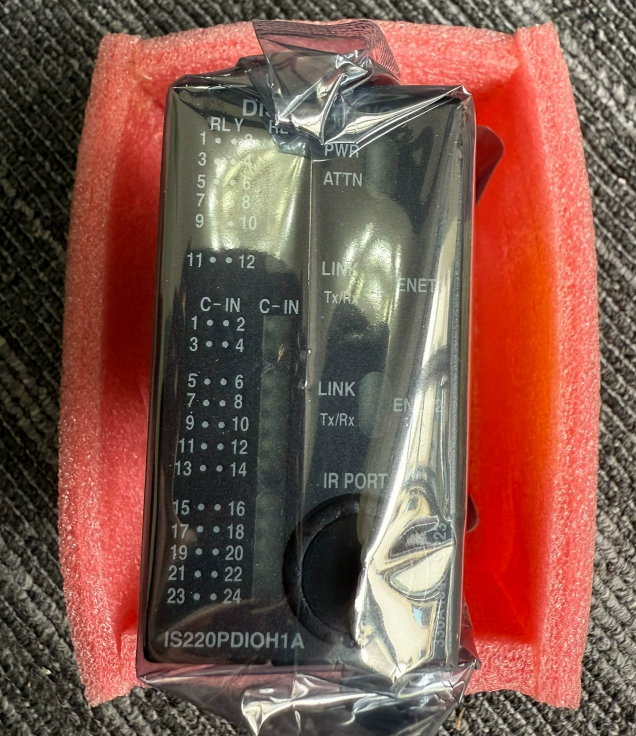

IS220PDIOH1A হল GE দ্বারা তার Mark VIe Speedtronic কন্ট্রোল সিস্টেমের জন্য ডিজাইন করা একটি অত্যন্ত সমন্বিত ডিসক্রিট ইনপুট/আউটপুট (I/O) মডিউল। একটি ডিস্ট্রিবিউটেড কন্ট্রোল সিস্টেম (DCS) এর একটি গুরুত্বপূর্ণ উপাদান হিসাবে, এই মডিউলটি প্রাথমিকভাবে ফিল্ড ডিভাইস থেকে ডিজিটাল সংকেত অর্জন করতে এবং কন্ট্রোল সিস্টেমের নির্দেশাবলীর উপর ভিত্তি করে কন্ট্রোল সংকেত আউটপুট করতে ব্যবহৃত হয়, যা ফিল্ড ডিভাইসগুলির—যেমন সেন্সর এবং অ্যাকচুয়েটর—এবং কন্ট্রোল সিস্টেমের মধ্যে একটি গুরুত্বপূর্ণ সেতু হিসাবে কাজ করে।
শিল্পে সাধারণত "PDIO" (ডিসক্রিট I/O প্যাক) হিসাবে উল্লেখ করা হয়, মডিউলটির মূল নকশার দর্শন হল একটি একক PCB-তে ডিজিটাল ইনপুট এবং ডিজিটাল আউটপুট উভয় ফাংশনকেই অত্যন্ত সমন্বিত করা, যা কন্টাক্ট, সোলেনয়েড ভালভ এবং অ্যালার্মের মতো ফিল্ড ডিভাইসগুলি থেকে ডেটা অর্জন এবং নিয়ন্ত্রণ করার জন্য একটি ওয়ান-স্টপ সমাধান প্রদান করে। এটি অত্যন্ত সংক্ষিপ্ত প্রতিক্রিয়া সময় নিশ্চিত করে ডুয়াল 100 Mbps ফুল-ডুপ্লেক্স IONet ইথারনেটের মাধ্যমে Mark VIe কন্ট্রোলারের সাথে রিয়েল টাইমে ডেটা বিনিময় করে।

একটি নির্দিষ্ট পাওয়ার প্ল্যান্টে, স্টিম টারবাইন থেকে রিয়েল-টাইম পারফরম্যান্স ডেটা নিরীক্ষণের জন্য এই মডিউলটির ব্যবহার অপারেশনাল পর্যবেক্ষণের স্তরকে উল্লেখযোগ্যভাবে উন্নত করেছে। স্টিম টারবাইন থেকে বিভিন্ন অপারেটিং প্যারামিটার সংগ্রহ করে, মডিউলটি কন্ট্রোল সিস্টেমের জন্য সঠিক, রিয়েল-টাইম ডেটা সমর্থন সরবরাহ করে।

1. টার্মিনাল বোর্ড ইনস্টল করুন: নির্বাচিত টার্মিনাল বোর্ড (TDBS বা TDBT) নিরাপদে ইনস্টল করুন
2. মডিউল প্রবেশ করান: PDIO I/O প্যাকেজটি সরাসরি টার্মিনাল বোর্ড কানেক্টরে প্রবেশ করান
3. যান্ত্রিক সুরক্ষা: ইথারনেট পোর্টগুলির পাশে থাকা থ্রেডেড স্টাড ব্যবহার করে যান্ত্রিকভাবে মডিউলটি সুরক্ষিত করুন; স্টাডগুলি টার্মিনাল ব্লকের সংশ্লিষ্ট মাউন্টিং ব্র্যাকেটে স্লাইড করে
4. ইথারনেট সংযোগ: একটি বা দুটি ইথারনেট কেবল সংযোগ করুন। ডুয়াল সংযোগ ব্যবহার করার সময়, ENET1 সাধারণত R কন্ট্রোলারের নেটওয়ার্কের সাথে সংযুক্ত থাকে
5. পাওয়ার সংযোগ: মডিউলটিতে পাওয়ার সরবরাহ করার জন্য একটি পাওয়ার উত্সে তিন-পিন পাওয়ার কানেক্টর সংযোগ করুন
6. সফ্টওয়্যার কনফিগারেশন: প্রয়োজনে, I/O প্যাকেজ কনফিগার করতে ToolboxST প্রোগ্রাম ব্যবহার করুন
