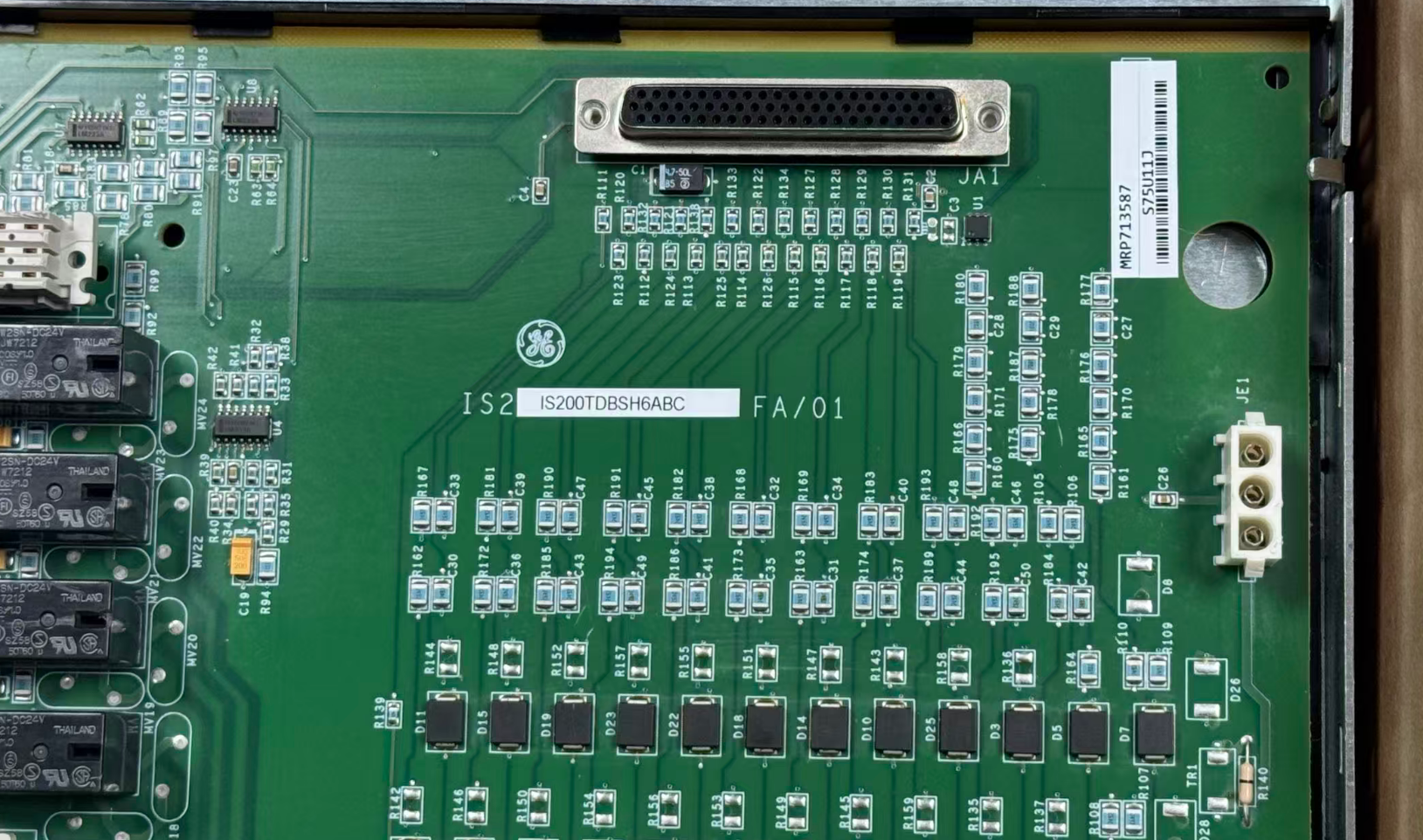

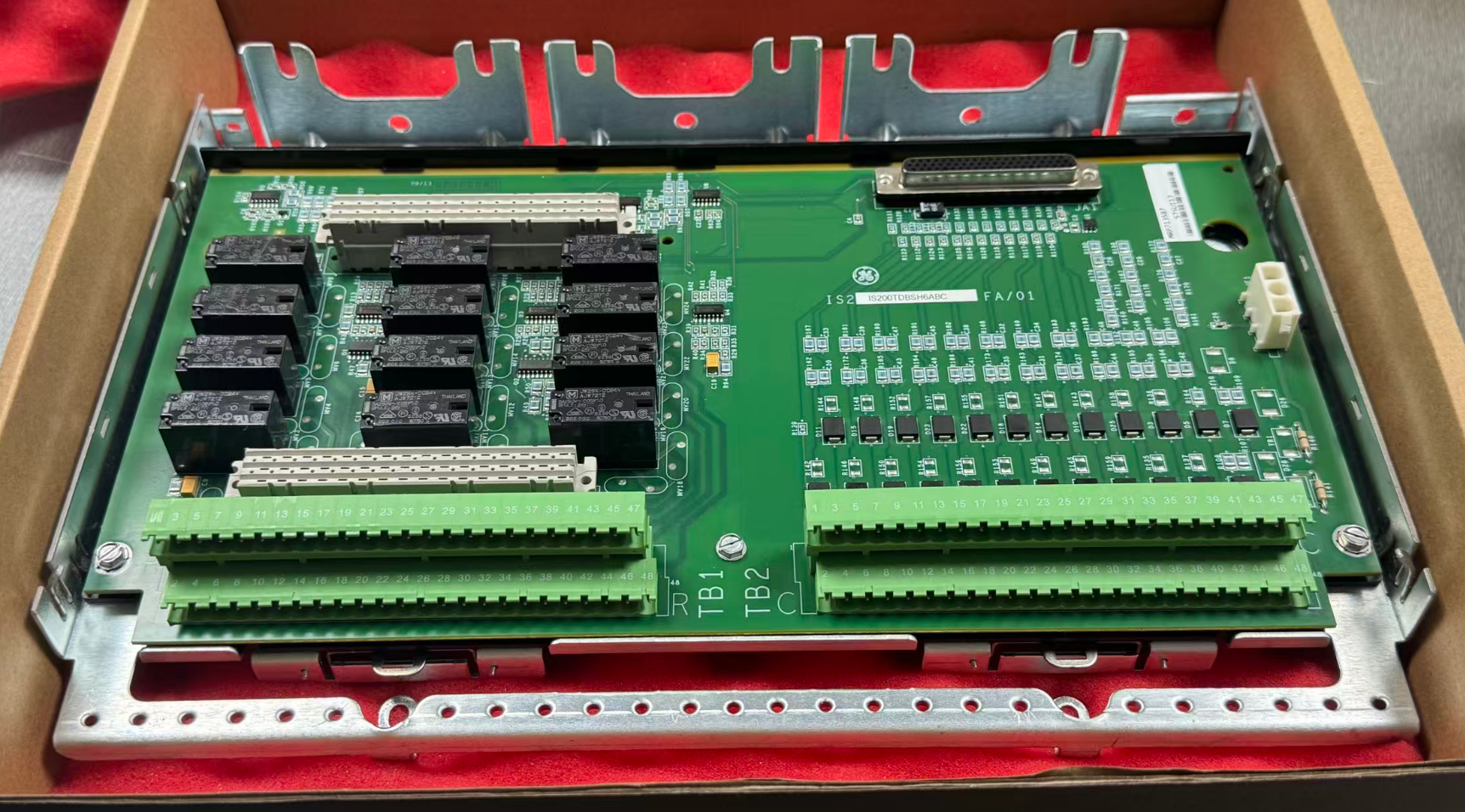

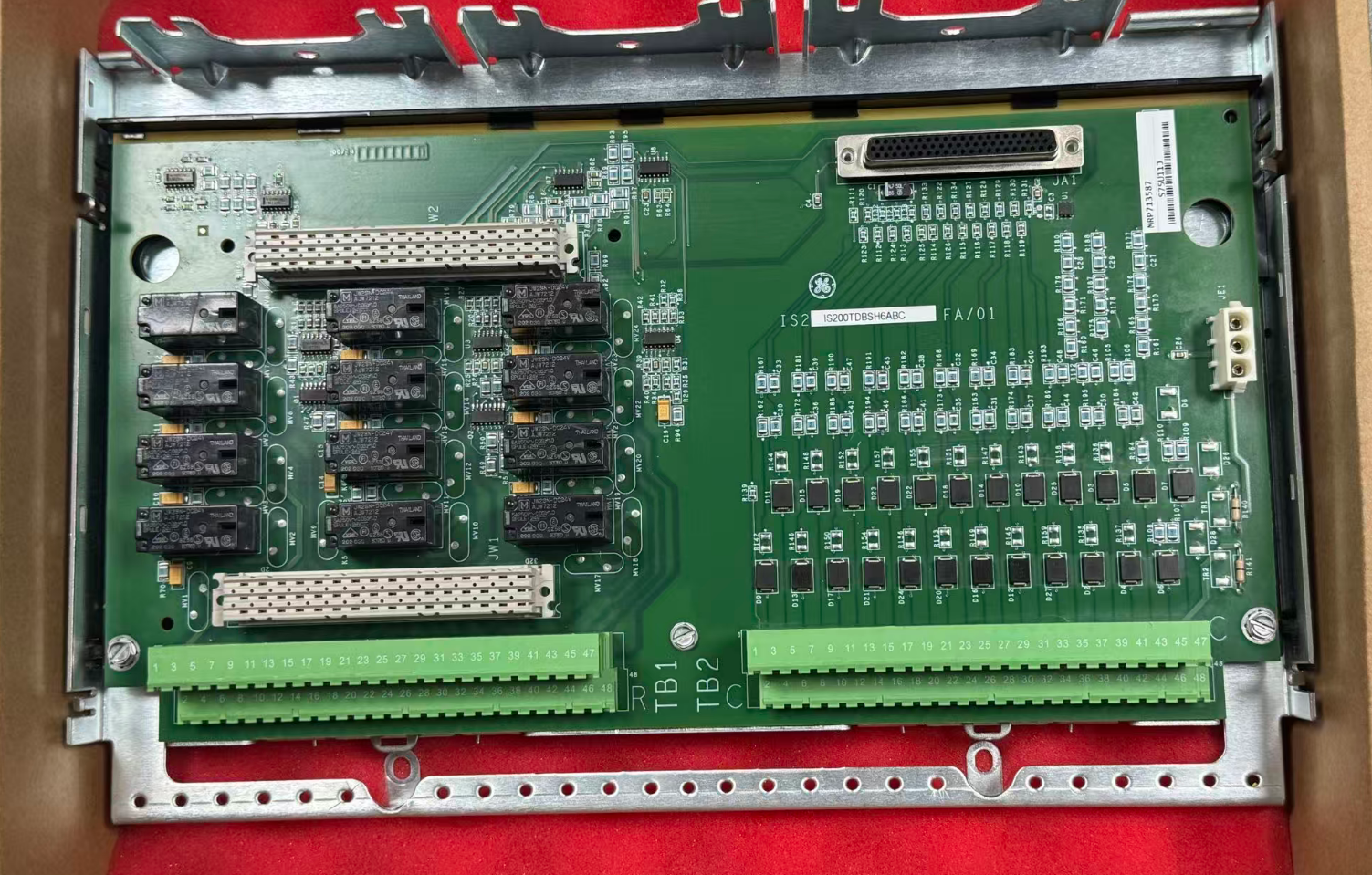

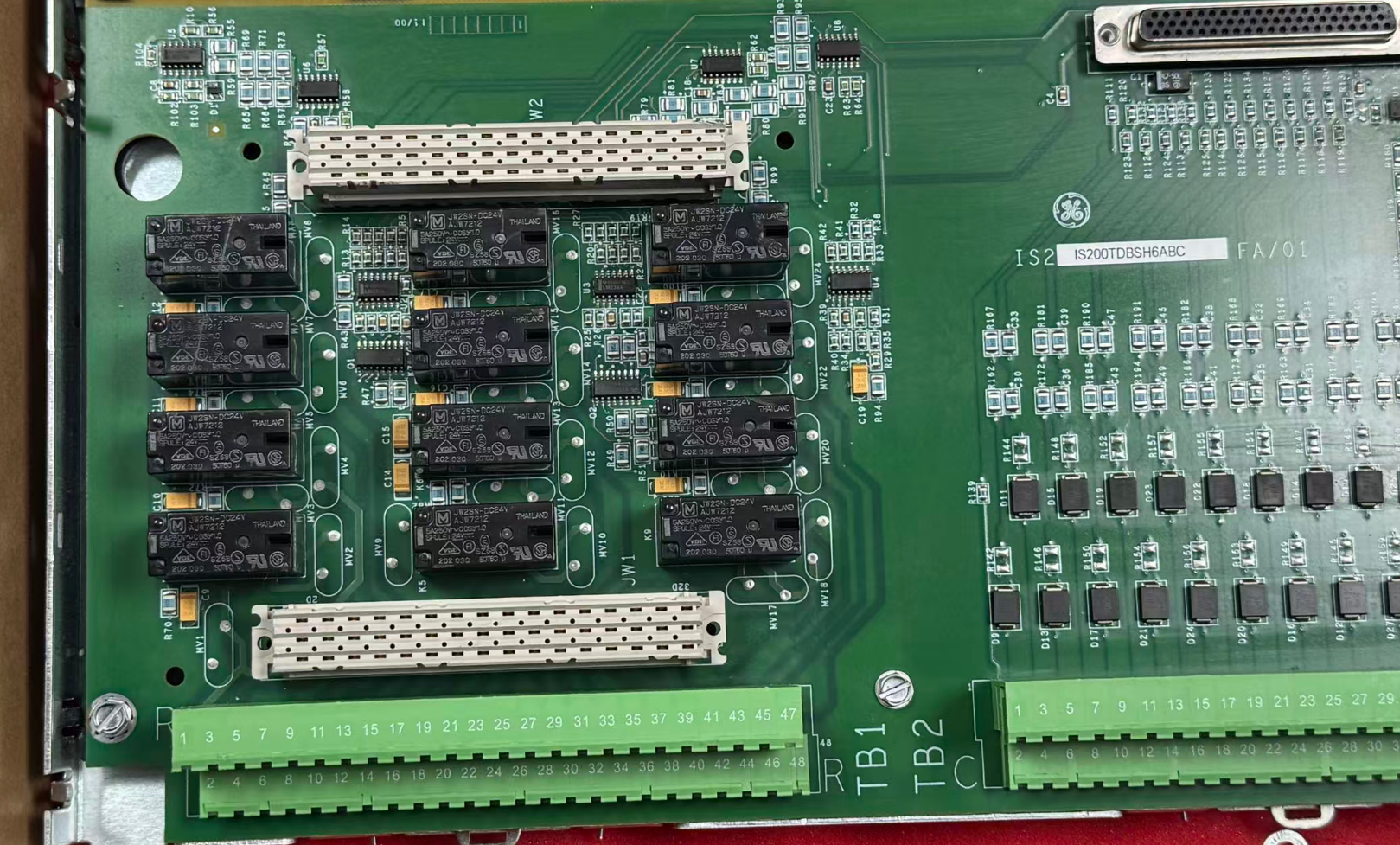

IS200TDBSH6A GE মার্ক VI বিচ্ছিন্ন I/O সিমপ্লেক্স টার্মিনাল বোর্ড

GE IS200TDBSH6A একটি ডিসক্রিটেড সিম্প্লেক্স টার্মিনাল বোর্ড। এটি একটি শারীরিক ইন্টারফেস হিসাবে কাজ করে, এটি বিভিন্ন ক্ষেত্র ভিত্তিক বিচ্ছিন্ন সেন্সর (যেমন চাপ সুইচ,তাপমাত্রা সুইচ, এবং ভালভ অবস্থান সংকেত) কন্ট্রোল সিস্টেম। একই সময়ে,এটা বোর্ড রিলে মাধ্যমে শুকনো যোগাযোগ আউটপুট মধ্যে নিয়ামক এর যৌক্তিক কমান্ড রূপান্তর যেমন solenoid ভালভ এবং contactors যেমন বহিরাগত actuators চালনা করতে.

এই মডেলটি টিএমআর (ট্রিপল মডুলার রিডন্ড্যান্ট) সংস্করণ, টিডিবিটিএইচ 6 এ এর সহজ প্রতিরূপ এবং এটি নন-নিরাপত্তা-সমালোচনামূলক বিওপি (প্ল্যান্টের ভারসাম্য) এবং সহায়ক সার্কিটগুলির জন্য ডিজাইন করা হয়েছে।মডেল উপসর্গ "6A" গুরুত্বপূর্ণ; এটি 125V DC সামঞ্জস্যের প্রতিনিধিত্ব করে, ভোল্টেজ ডিভাইডার এবং ধাতব-অক্সাইড ভারিস্টর (MOVs) বিশেষভাবে 125V ট্রানজিয়ন্টগুলির জন্য ডিজাইন করা হয়েছে - এটি 24V সংস্করণ থেকে আলাদা করে (সফিক্স "H2A") ।

• ইনপুট চ্যানেলঃ 24 টি চ্যানেল, গ্রুপ-বিচ্ছিন্ন (শুষ্ক যোগাযোগের সাথে সামঞ্জস্যপূর্ণ)
• ইনপুট ভিজা ভোল্টেজঃ 100-145 V DC (নামমাত্র 125 V DC)
• আউটপুট চ্যানেলঃ 12 ফর্ম-সি এসপিডিটি রিলে
• যোগাযোগ রেটিংঃ 0.6 A @ 125 V DC / 3.15 A @ 24 V DC / 120 V AC
• লজিক পাওয়ারঃ +5 ভি ডিসি (পিডিআইও প্যাক থেকে)
• ক্ষেত্রের শক্তিঃ বাহ্যিক 125 ভি ডিসি (ব্যবহারকারীর দ্বারা সরবরাহিত)
• আইসোলেশন ভোল্টেজঃ ১৫০০ ভিআরএমএস (চ্যানেল-টু-ব্যাকপ্লেন)
• অপারেটিং তাপমাত্রাঃ -30°C থেকে +65°C
• আপেক্ষিক আর্দ্রতাঃ ৫-৯৫% RH (অ-কন্ডেনসিং)
• মাউন্টঃ ডিআইএন রেল বা সমতল পৃষ্ঠের মাউন্ট

GE-EX2000.pdf

• টিএমআর সংস্করণের একটি সহজ বিকল্প হিসাবে কাজ করে, এই মডেলটি অ-সমালোচনামূলক লুপগুলিতে টিএমআর হার্ডওয়্যারের প্রয়োজন দূর করে,টিএমআর সংস্করণের তুলনায় প্রায় 50% খরচ হ্রাস করা, একই সাথে ক্যাবিনেটের খরচ এবং খুচরা যন্ত্রাংশের ইনভেন্টরি হ্রাস করা.
• এটি সরাসরি পাওয়ার প্ল্যান্টগুলিতে সাধারণত পাওয়া 125V DC ক্ষেত্র ডিভাইসগুলিকে সমর্থন করে, বহিরাগত সংকেত রূপান্তরকারীগুলির প্রয়োজনীয়তা দূর করে এবং সিস্টেম আর্কিটেকচারকে সহজ করে।
• নকশাটি উচ্চ স্তরের সংহতকরণের পরিবর্তে পৃথক উপাদানগুলি ব্যবহার করে, ভবিষ্যতে রক্ষণাবেক্ষণ এবং নির্দিষ্ট উপাদানগুলির প্রতিস্থাপনের জন্য আরও নমনীয়তা সরবরাহ করে।
• এটি একটি বিস্তৃত শিল্প তাপমাত্রা পরিসীমা জন্য ডিজাইন করা হয়েছে, এটি শক্তি কেন্দ্রের কঠোর অপারেটিং পরিবেশ সহ্য করে। এটি চালানের আগে পোড়া-ইন পরীক্ষার মধ্য দিয়ে যায়,উচ্চ নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করা.
• এটি অনলাইনে হট-সওপিং সমর্থন করে এবং স্বয়ংক্রিয়ভাবে চ্যানেলের ধরণগুলি সনাক্ত করতে বোর্ড EEPROM ব্যবহার করে, যা প্রায় 3 মিনিটের মধ্যে যে কোনও টার্মিনাল ব্লক প্রতিস্থাপনের অনুমতি দেয়।

1. রাসায়নিক ক্ষয় বা শারীরিক ক্ষতির কারণে সার্কিট বোর্ড শর্ট সার্কিট প্রতিরোধ করার জন্য নিয়মিতভাবে কনফর্মাল লেপ অখণ্ডতা পরীক্ষা করুন
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. রক্ষণাবেক্ষণের জন্য সরঞ্জাম বন্ধ সময়,ডিআইএন রেল ক্লিপ বা মাউন্টিং স্ক্রুগুলির টাইটনেস পরীক্ষা করুন এবং সর্বোত্তম তাপ অপসারণ এবং নিরোধক কর্মক্ষমতা নিশ্চিত করার জন্য বোর্ডের পৃষ্ঠ থেকে সঞ্চিত ধুলো সরান

একটি বড় যৌগিক চক্র বিদ্যুৎ কেন্দ্রের ইঞ্জিনিয়ারিং টিম মূল I/O টার্মিনালকে IS200TDBTH6A মডেলের আপগ্রেড করেছে যাতে উচ্চ ফ্রিকোয়েন্সির গোলমাল মিথ্যা শাটডাউন অ্যালার্মকে ট্রিগার করতে পারে।

ইউনিটের উচ্চতর হার্ডওয়্যার ফিল্টারিং এবং 12 ভি আরএমএস এসি ভোল্টেজ দমন ক্ষমতা ধন্যবাদ, উচ্চ ফ্রিকোয়েন্সি গোলমাল কার্যকরভাবে বিচ্ছিন্ন করা হয়েছিল, 100% পর্যন্ত সংকেত সংক্রমণ নির্ভুলতা বৃদ্ধি।

আপগ্রেডের পরে, উদ্ভিদটি কেবল মিথ্যা অ্যালার্মের কারণে অপ্রত্যাশিত বন্ধের ঝুঁকি দূর করেনি, তবে স্থিতিশীল রিলে আউটপুটগুলির মাধ্যমে সহায়ক সরঞ্জামগুলির উপর সুনির্দিষ্ট নিয়ন্ত্রণ অর্জন করেছে,ইউনিটের সামগ্রিক অপারেশনাল দক্ষতা এবং নিরাপত্তা উল্লেখযোগ্যভাবে বৃদ্ধি করা.
