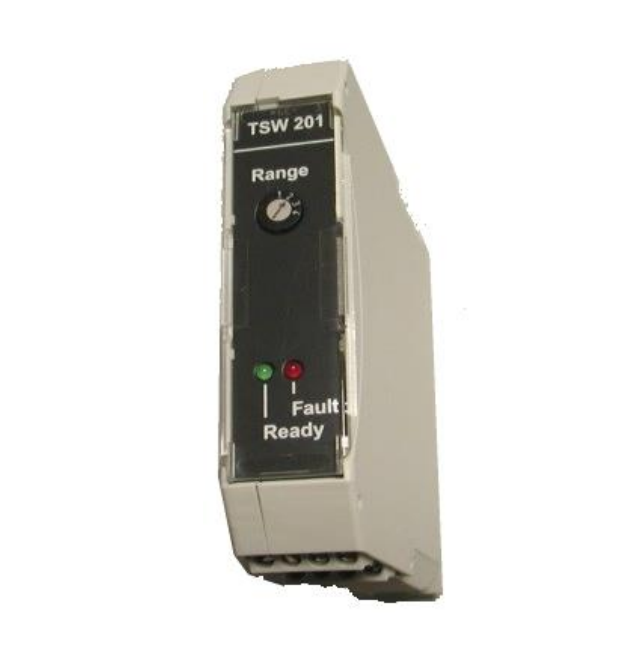

VMD TSW201-007-05

ভিএমডি টিএসডাব্লু২০১-০০৭-০৫ একটি শিল্প-গ্রেড, একক-চ্যানেলের কম্পন ট্রান্সমিটার যা একটি ঘূর্ণন-বর্তমান স্থানচ্যুতি সংবেদক ব্যবহার করে ঘূর্ণন মেশিনের শ্যাফ্ট কম্পন (এসপিপিএম) পরিমাপ করার জন্য ডিজাইন করা হয়েছে।এটি শীর্ষ থেকে শীর্ষ কম্পন মান আউটপুট এবং DIN ISO 10817-1 মান পূরণ করে, API 610 মানের সাথে আংশিক সমতুল্য।

• পরিমাপ পরিসীমাঃ 50/125/250/500 μm p-p (ফ্রন্ট প্যানেলের মাধ্যমে নির্বাচনযোগ্য)
• ফ্রিকোয়েন্সি পরিসীমাঃ 1-250 Hz (ফ্যাক্টরি সেটিং)
• সংবেদনশীলতার নির্ভুলতাঃ ± 5%
• রৈখিকতা বিচ্যুতিঃ ± 2% FSR
• তাপমাত্রা ত্রুটিঃ 8% RD + 4% FSR
• পরিবেশে তাপমাত্রাঃ 0 থেকে +85°C
• সরবরাহের ভোল্টেজঃ +২৪ ভিডিসি (১৮-৩০ ভিডিসি), সর্বোচ্চ ১০০ এমএ, গ্যালভানিকভাবে বিচ্ছিন্ন
• হাউজিং উপাদানঃ পলিয়ামাইড, ধূসর
• সুরক্ষা শ্রেণিঃ আইপি৪০
• মাউন্ট পদ্ধতিঃ DIN রেল মাউন্ট (EN 60715:2001-09 টাইপ 35×7.5 মিমি)

ইউনিটটিতে ব্যাপক অভ্যন্তরীণ স্ব-নির্ণয় ফাংশন রয়েছে যা সেন্সর এবং তারের মধ্যে খোলা-সার্কিট বা শর্ট-সার্কিট ত্রুটির জন্য রিয়েল-টাইমে পর্যবেক্ষণ করে,পাশাপাশি এমন ঘটনা যেখানে পরিমাপকৃত বস্তু স্ট্যাটিক পরিমাপের পরিসীমা অতিক্রম করেফ্রেন্ড প্যানেলে একটি লাল এলইডি এবং ২ এমএ এনালগ ফল্ট সিগন্যালের মাধ্যমে ত্রুটির অবস্থা নির্দেশ করা হয়।

ভিএমডি-টিএসডব্লিউ২০১-এক্স১-এক্স২ঃ

1. চাক্ষুষ পরিদর্শনঃ ক্ষতি, দূষণ বা জারা জন্য ট্রান্সমিটার হাউজিং পর্যায়ক্রমে পরিদর্শন করুন।
2. নির্দেশক আলোর পরীক্ষাঃ সবুজ "প্রস্তুত" এলইডি ক্রমাগত জ্বলছে এবং লাল "ব্যর্থতা" এলইডি বন্ধ আছে কিনা তা পরীক্ষা করুন।
3. ওয়্যারিং চেক করুন: সমস্ত ওয়্যারিং টার্মিনালগুলি সুরক্ষিত কিনা এবং তারের কোনও পরাজয় বা ক্ষতির লক্ষণ নেই কিনা তা পরীক্ষা করুন।
4. সেন্সর ফাঁক পরীক্ষাঃ নিশ্চিত করুন যে এডডি বর্তমান সেন্সর এবং পরিমাপ করা শ্যাফ্টের মধ্যে স্ট্যাটিক ফাঁক কার্যকর পরিমাপের পরিসরের মধ্যে রয়েছে।

একটি তাপ বিদ্যুৎ কেন্দ্রের একটি বাষ্প টারবাইন ইউনিট চালনার সময় শাফ্ট কম্পনের ক্রমাগত পর্যবেক্ষণ প্রয়োজন যাতে ফলক বা বিয়ারিংয়ের ব্যর্থতা প্রতিরোধ করা যায়।একটি VMD TSW201-007-05 ট্রান্সমিটার একটি WW007 ঘূর্ণি-বর্তমান সেন্সর সঙ্গে জোড়া ব্যবহার করা হয়; সেন্সরটি শ্যাফ্ট জার্নালের কাছে লেয়ারের কাছাকাছি স্পর্শহীনভাবে শ্যাফ্টের শীর্ষ থেকে শীর্ষ পর্যন্ত কম্পন পরিমাপ করার জন্য ইনস্টল করা হয়। ট্রান্সমিটারটি ডিসিএসে 4-20 এমএ সিগন্যাল আউটপুট করে,ইউনিটের কম্পনের অবস্থা রিয়েল-টাইম মনিটরিং এবং অ্যালার্মিং সক্ষম করে.
