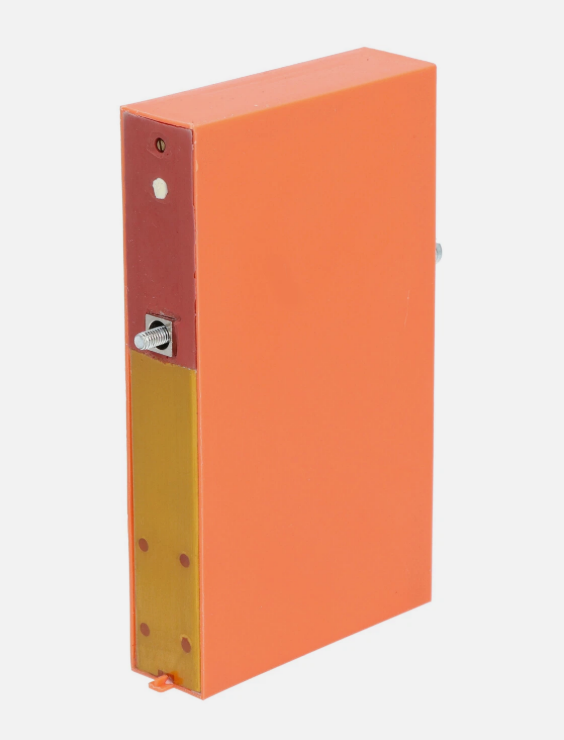

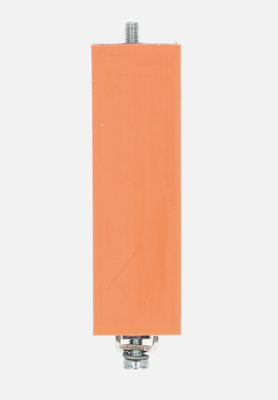

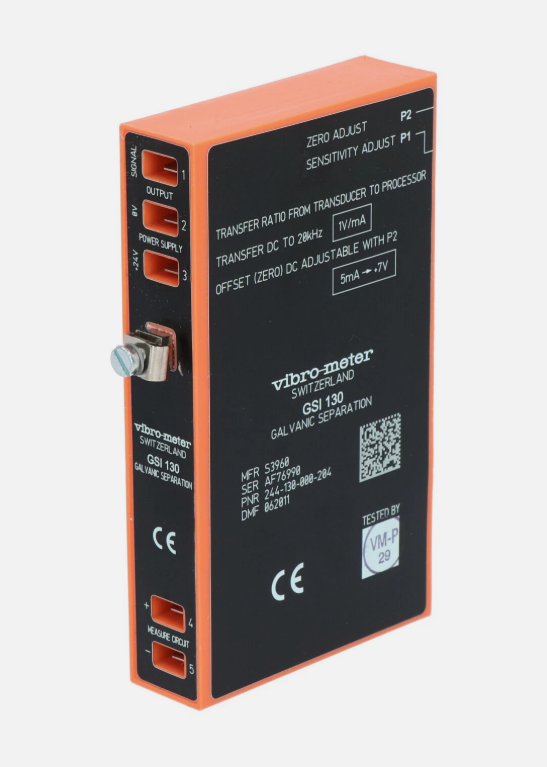

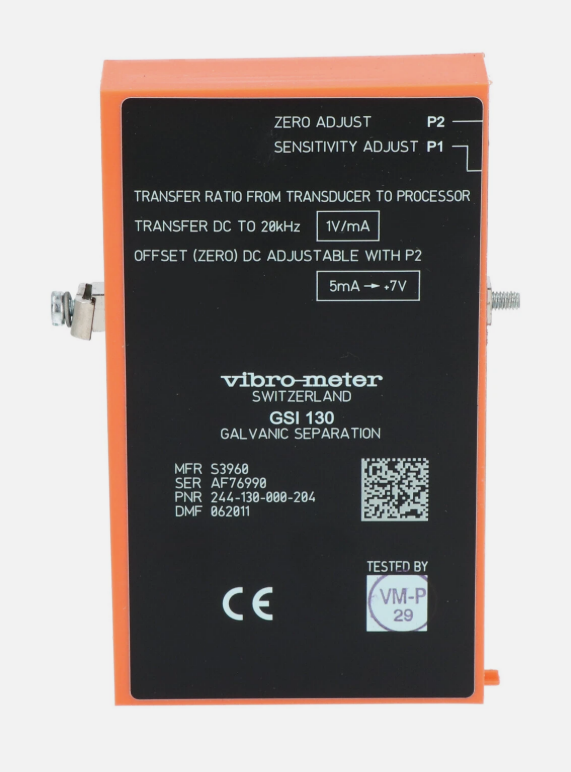

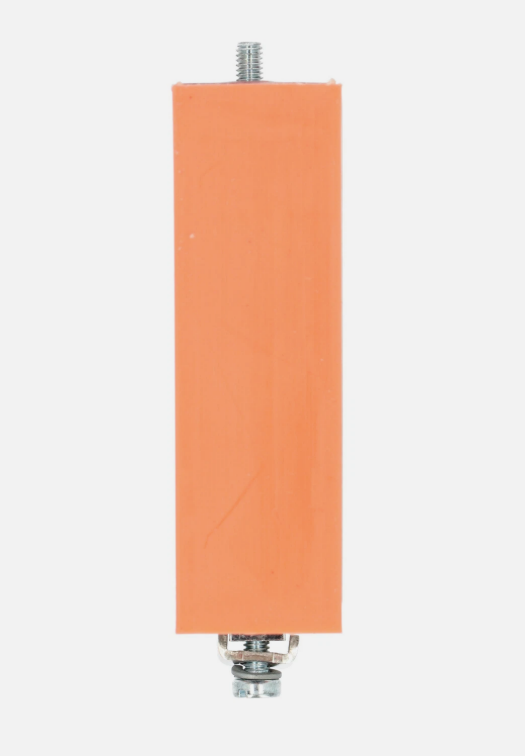

GSI130 244-130-000-20

GSI130 244-130-000-20

GSI130 (244-130-000-20) একটি গ্যালভানিক বিচ্ছেদ ইউনিট যা সেন্সর/সিগন্যাল কন্ডিশনার এবং সিগন্যাল প্রসেসিং সিস্টেমের মধ্যে বৈদ্যুতিক বিচ্ছিন্নতা প্রদানের জন্য ডিজাইন করা হয়েছে।এটি দুই তারের ট্রান্সমিশন সিস্টেমের জন্য উপযুক্ত, সেন্সর এবং সিগন্যাল কন্ডিশনারকে শক্তি সরবরাহ করে এবং একই সাথে তাদের আউটপুট সিগন্যালগুলি পাঠায়।

বৃহত্তর অ্যাপ্লিকেশনগুলিতে, জিএসআই 130 20 এমএ এর কম বর্তমান খরচ সহ যে কোনও বৈদ্যুতিন সিস্টেমকে শক্তি সরবরাহ করতে পারে।ইউনিট সিগন্যাল কন্ডিশনার দ্বারা গ্রাস বর্তমান আনুপাতিক একটি ভোল্টেজ সংকেত আউটপুট; এই ভোল্টেজ সংকেতটি সরাসরি কন্ডিশনারের আউটপুট বিশ্লেষণ করতে ব্যবহার করা যেতে পারে।

GSI130 মডিউলটি কার্যকরভাবে মাপ পয়েন্ট এবং সিগন্যাল প্রসেসিং সরঞ্জামের মধ্যে ভোল্টেজ পার্থক্যের কারণে গ্রাউন্ড লুপের হস্তক্ষেপের মতো সমস্যাগুলি প্রতিরোধ করে।GSI130 ব্যবহার Zener বাধা প্রয়োজন দূর করে, যা অন্যথায় অতিরিক্ত ভোল্টেজ ড্রপ প্রবর্তন করবে এবং ট্রান্সমিশন লাইন দৈর্ঘ্য এবং সিস্টেম গতিশীল পরিসীমা উভয়ই সীমাবদ্ধ করবে।

• সরবরাহের ভোল্টেজঃ +২৪ ভি ±৫%
• রিপল (১০০ হার্জ): সর্বোচ্চ ১০০ এমভি পিপি।
• লোড ছাড়াই শক্তি খরচঃ প্রায় 20 mA
• 20 mA লোড এ শক্তি খরচঃ প্রায় 60 mA
• শর্ট সার্কিট শক্তি খরচঃ সর্বোচ্চ ১২০ এমএ
• লোড ছাড়াই আউটপুট ভোল্টেজ (কন্ডিশনারের জন্য): 18V ± 1V
• 20 mA লোডে আউটপুট ভোল্টেজঃ 16 V ± 1 V
• শর্ট সার্কিট বর্তমানঃ ৬০ এমএ
• পাসব্যান্ডঃ DC থেকে 10 kHz ±0.5%, -1 dB @ 20 kHz
• ট্রান্সফার ফাংশনঃ ১ ভি/এমএ (ফ্যাক্টরি সেটিং, পন্টিওমিটার পি১ এর মাধ্যমে নিয়ন্ত্রিত)
• তাপমাত্রা ড্রিফট < 200 পিপিএম/°সি
• রৈখিকতাঃ ±0.5% (ডাইনামিক পরিমাপ পরিসরের মধ্যে)
• ডিসি সিগন্যাল উপাদানঃ পন্টিওমিটার P2 এর মাধ্যমে নিয়ন্ত্রিত; Umin = +2 V, Umax = সরবরাহ ভোল্টেজ - 2.5 V
• গোলমাল (সর্বোচ্চ অবশিষ্ট সংকেত): 5 mA DC এ 12 mVpp; 12 mA DC এ 25 mVpp
• গ্যালভানিক বিচ্ছিন্নতা (ইনপুট থেকে আউটপুট) ≥ 4 কেভি আরএমএস
• বৈদ্যুতিক সংযোগঃ ৫টি ট্যাব, এএমপি-ফাস্টন টাইপ ৬।3
• অপারেটিং তাপমাত্রাঃ 0°C থেকে +55°C
• সংরক্ষণের তাপমাত্রাঃ -20°C থেকে +70°C

পেট্রোকেমিক্যাল শিল্পের কম্প্রেসার অবস্থা পর্যবেক্ষণ সিস্টেমে,GSI130 সিই সিরিজের বর্তমান-আউটপুট অ্যাক্সিলরোমিটারগুলিকে শক্তি দেয় এবং কন্ট্রোল রুমের ডেটা সংগ্রহ সিস্টেমে দীর্ঘ দূরত্বের উপর সেন্সর সংকেত প্রেরণ করেএর μA থেকে mV রূপান্তর ক্ষমতা সংকেত হ্রাস সম্পর্কে উদ্বেগ ছাড়াই শত শত মিটার পর্যন্ত দীর্ঘ দূরত্বের সংকেত সংক্রমণ সম্ভব করে তোলে।

GSI130 (244-130-000-20) এবং GSI122 এর মধ্যে পার্থক্য কি?

GSI122 এবং GSI130 একই পণ্য সিরিজের অন্তর্গত এবং অনুরূপ মৌলিক ফাংশন ভাগ। প্রধান পার্থক্য হল যে GSI122 সম্ভাব্য বিস্ফোরক বায়ুমণ্ডলে ব্যবহারের জন্য উপযুক্ত,যেখানে GSI130 এর জন্যযদি একটি বিস্ফোরণ-প্রতিরোধী অঞ্চলে অপারেশন প্রয়োজন হয়, GSI122 বা তার উত্তরসূরি মডেল, GSI127 নির্বাচন করা উচিত।

GSI130 কোন ধরণের সেন্সর সিগন্যাল সমর্থন করে?

এটি 0-20 এমএ বর্তমান সংকেত এবং 0-20 ভিডিসি ভোল্টেজ সংকেত ইনপুট সমর্থন করে। এটি সিএ, সিই, পিভি এবং ভিই সিরিজের কম্পন সেন্সর, সিপি সিরিজের গতিশীল চাপ সেন্সর,এবং TQ সিরিজের নিকটবর্তীতা সেন্সর.

গ্যারান্টি সময়কাল কত?

স্ট্যান্ডার্ড শিল্প ওয়ারেন্টিঃ 12 মাস; সঠিক ইনস্টলেশন এবং কোন ওভারলোড সঙ্গে, পণ্য 5-10 বছর একটি সেবা জীবন আছে।
