IS200TVIBH2B জিই মার্ক VI
| উৎপত্তি স্থল | USA |
|---|---|
| পরিচিতিমুলক নাম | GE |
| সাক্ষ্যদান | Certificate of Origin |
| মডেল নম্বার | IS200TVIBH2B |
| দলিল | GE Mark VI.pdf |
| ন্যূনতম চাহিদার পরিমাণ | 1 পিসি |
| মূল্য | $1900 |
| প্যাকেজিং বিবরণ | মূল বক্স প্যাকেজিং |
| ডেলিভারি সময় | 5-7 দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 1-99 পিসি / 3-5 দিন |
পণ্যের বিবরণ
| ব্র্যান্ড | জিই | মডিউল সংখ্যা | IS200TVIBH2B |
|---|---|---|---|
| ক্যাটালগ | মার্ক ষষ্ঠ | বিক্রয় মূল্য | $ 1900 |
| অবস্থা | স্টকে | উৎপত্তি | USA |
| সীসা সময় | 3-5 কার্যদিবস | ওয়ারেন্টি | 1 বছর |
| ওজন | 1 কেজি |
পণ্যের বর্ণনা

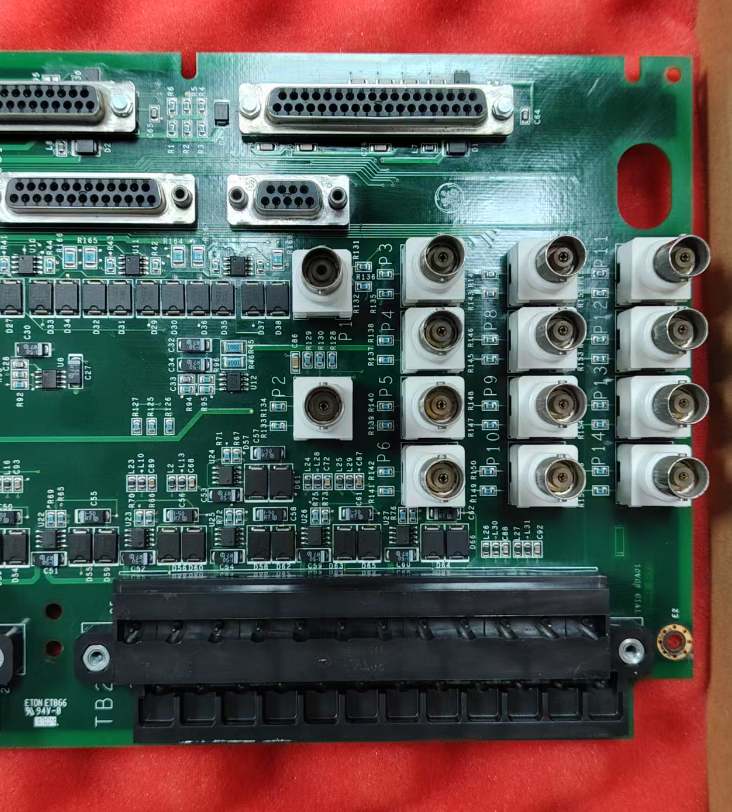

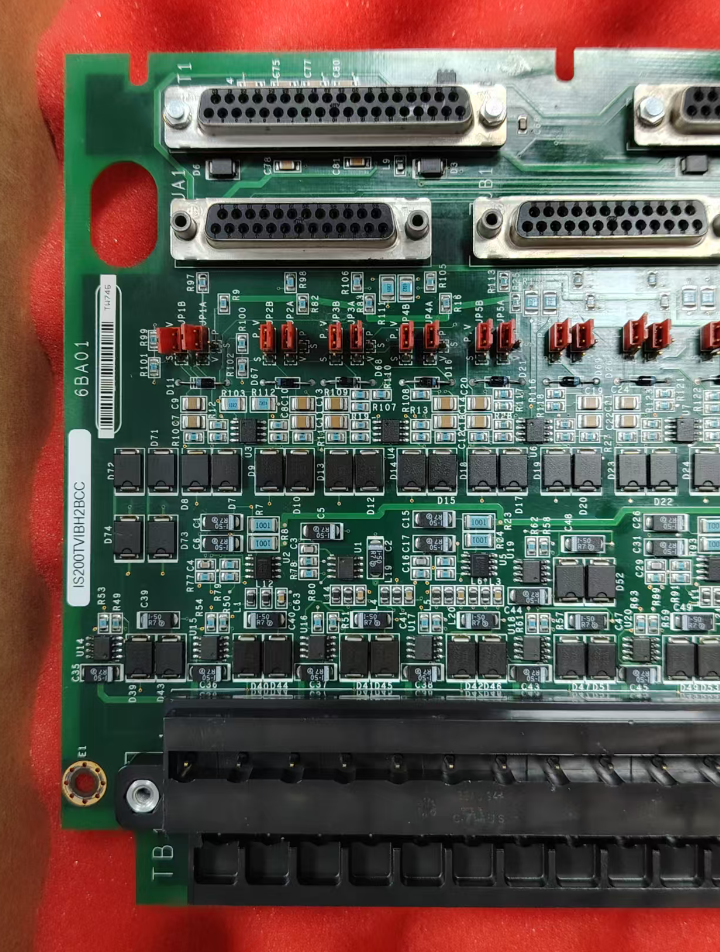

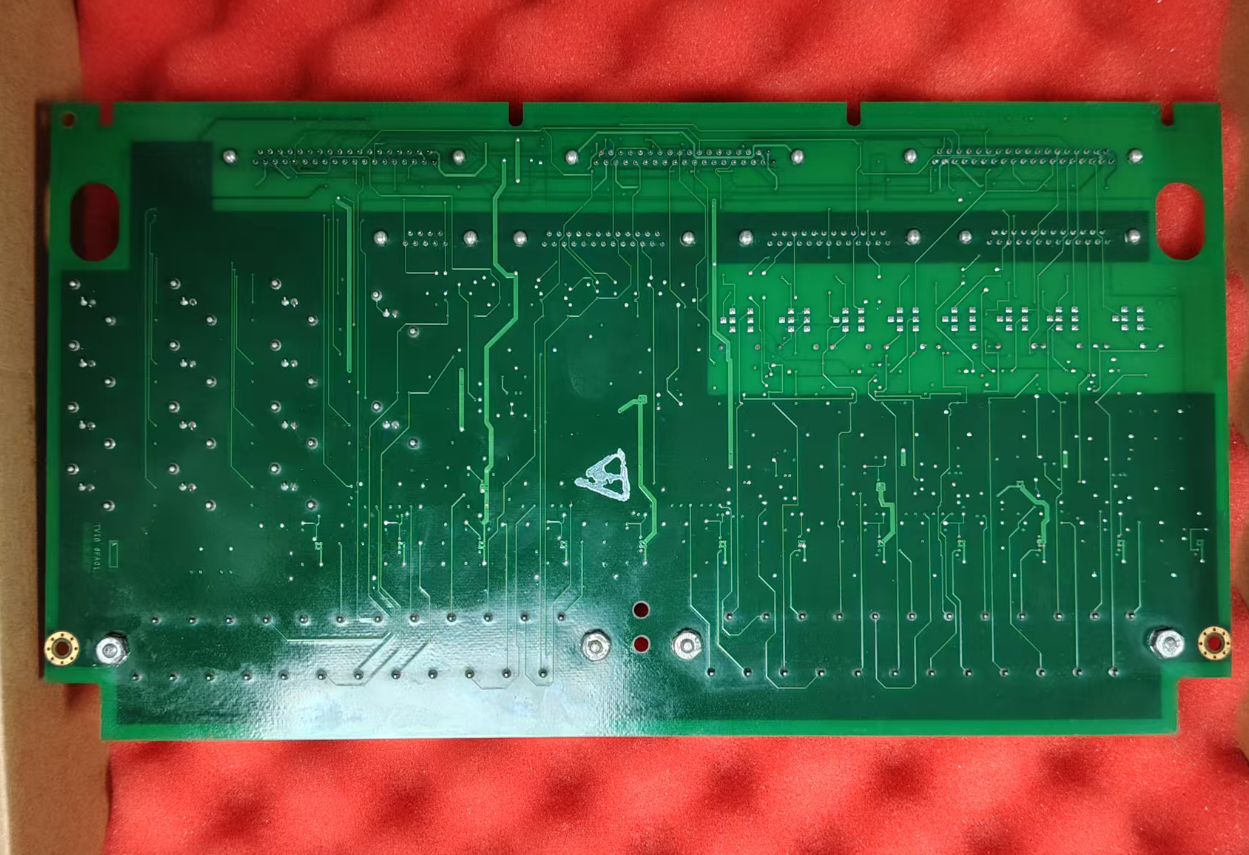

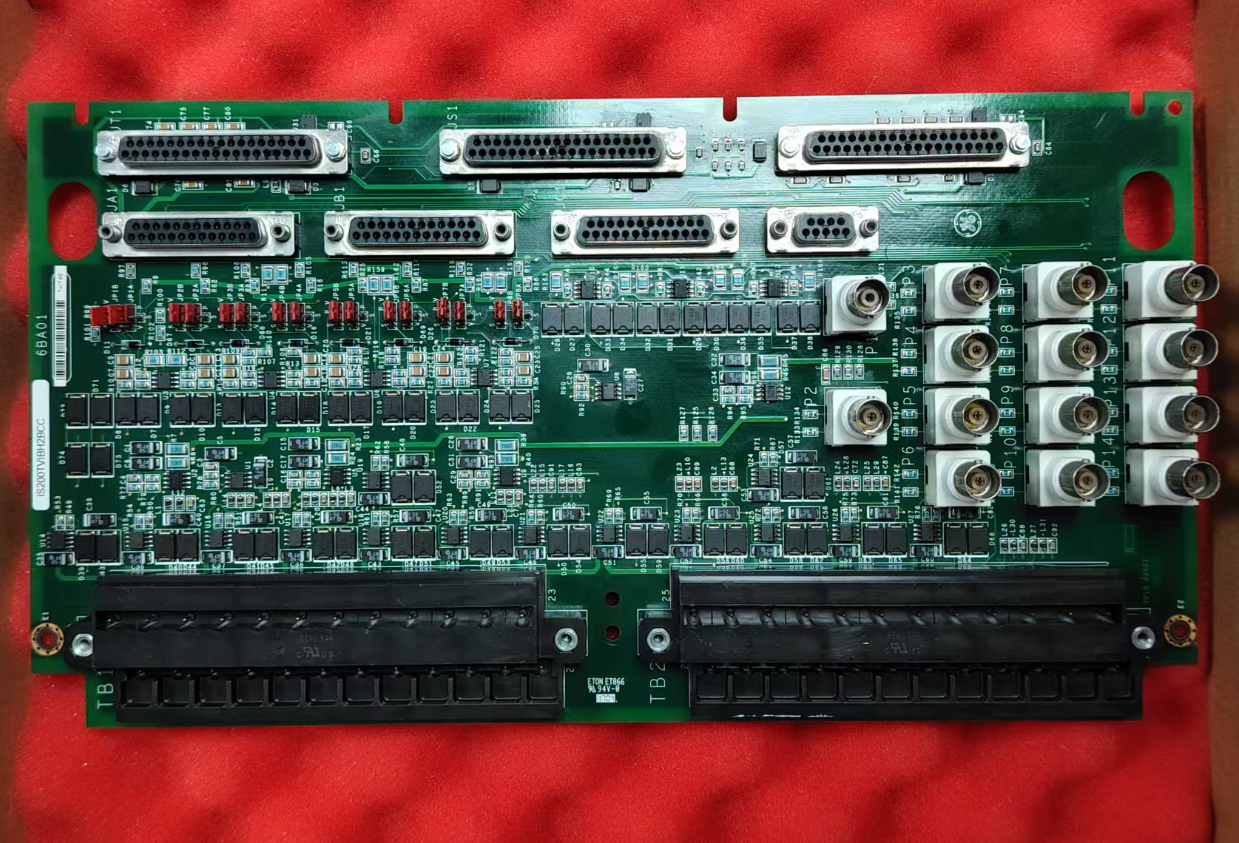

IS200TVIBH2B GE মার্ক VI কম্পন টার্মিনাল বোর্ড
IS200TVIBH2B হল একটি ভাইব্রেশন সিগন্যাল টার্মিনাল বোর্ড যা জেনারেল ইলেকট্রিক (GE) দ্বারা ডিজাইন ও তৈরি করা হয়েছে। এটি টারবাইন কন্ট্রোল সিস্টেমের জিই মার্ক VI/মার্ক VIe সিরিজের একটি মূল উপাদান। কম্পন পর্যবেক্ষণ সিস্টেমের জন্য হার্ডওয়্যার ইন্টারফেস হিসাবে পরিবেশন করা, এটি সেন্সরগুলিকে প্রধান নিয়ন্ত্রণ মডিউলের সাথে সংযুক্ত করে, যা স্টিম টারবাইন জেনারেটর ইউনিটগুলির কম্পন অবস্থার সুনির্দিষ্ট পর্যবেক্ষণ এবং সুরক্ষা সক্ষম করে।
মার্ক VI কম্পন বিশ্লেষণ পদ্ধতিতে, IS200TVIBH2B সাধারণত IS200VVIB বোর্ডের সাথে একত্রে কাজ করে। VVIB বোর্ডের সাথে ব্যবহার করা হলে, এই কার্ডটি একই সিরিজের তিনটি পর্যন্ত VVIB বোর্ডের সাথে সংযোগ করতে পারে। একটি TMR (ট্রিপল মডিউল রিডানডেন্সি) সিস্টেম কনফিগারেশনে, একটি একক TVIB বোর্ড তিনটি VVIB বোর্ডের সাথে সংযোগ করতে পারে।
IS200TVIBH2B এর মূল কাজ হল ঘূর্ণায়মান যন্ত্রপাতি যন্ত্রের জন্য সরাসরি শারীরিক এবং বৈদ্যুতিক টার্মিনাল ম্যাপিং প্রদান করা, সিগন্যাল কন্ডিশনিং পরিচালনা করা, ডেটা প্রক্রিয়াকরণ এবং অন্যান্য মডিউলগুলির সাথে যোগাযোগ করা। এটি একাধিক ভাইব্রেশন প্রোব এবং অ্যাক্সিলোমিটারের জন্য প্রাথমিক সমাপ্তি পয়েন্ট হিসাবে কাজ করে, একটি GE মার্ক VIe বা সামঞ্জস্যপূর্ণ মনিটরিং সিস্টেমে অ্যানালগ সংকেত রাউটিং করে।
মূল বৈশিষ্ট্য
- পণ্যের ধরন: কম্পন টার্মিনাল বোর্ড
- সিরিজ: মার্ক VI
- ইনপুট ভোল্টেজ: 24 V DC
- অপারেটিং তাপমাত্রা: -40°C থেকে +70°C
- স্টোরেজ তাপমাত্রা: -40°C থেকে +85°C
- কম্পন I/O পোর্ট: 8
- মোট I/O চ্যানেল: 16
- ইনপুট প্রকার: এনালগ
- ইনপুট পরিসীমা: 0 থেকে 10 V
- নির্ভুলতা: 0.1%
- রেজোলিউশন: 12-বিট
- স্যাম্পলিং রেট: 100 kHz
- যোগাযোগ ইন্টারফেস: RS485
পণ্য বিশেষ উল্লেখ
| ব্র্যান্ডের নাম | জেনারেল ইলেকট্রিক |
|---|---|
| মডেল | IS200TVIBH2B |
| ক্যাটালগ | মার্ক VI |
| স্থূল ওজন | 2.2 পাউন্ড / 35.2 oz / 1 কেজি |
| প্যাকিং আকার | 16 সেমি x 16 সেমি x 12 সেমি |
| উৎপত্তি দেশ | USA |
| এইচএস কোড | 8537101190 |
| সীসা সময় | স্টকে |
| শিপিং পোর্ট | জিয়ামেন |
| পেমেন্ট | টি/টি |
| বিক্রয় মূল্য | $1900 |
| ওয়ারেন্টি | 12 মাস |
| প্রক্রিয়াকরণের সময় | 3-5 কাজের দিন |
| কুরিয়ার পার্টনারস | DHL, UPS, TNT, FedEx এবং EMS |
কেস স্টাডি
একটি একক নিষ্কাশন শিল্প বাষ্প টারবাইন জড়িত একটি অ্যাপ্লিকেশনে, IS200TVIBH2B টার্মিনাল বোর্ডটি টারবাইনের সামনের এবং পিছনের বিয়ারিং হাউজিংগুলিতে ইনস্টল করা X/Y-অক্ষ কম্পন প্রোবগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। এটি রিয়েল টাইমে রটারের কম্পন সংকেত অর্জন করে এবং মার্ক VI কন্ট্রোল সিস্টেমে ডেটা প্রেরণ করে।
যখন কম্পন প্রশস্ততা প্রিসেট অ্যালার্ম থ্রেশহোল্ড অতিক্রম করে, সিস্টেমটি অপারেটরকে সতর্ক করে; যদি কম্পন আরও খারাপ হয় এবং ট্রিপ থ্রেশহোল্ডে পৌঁছায়, সুরক্ষা যুক্তি ট্রিগার হয় এবং টারবাইনটি একটি ইলেকট্রনিক ট্রিপ ডিভাইস (ETD) এর মাধ্যমে অবিলম্বে বন্ধ হয়ে যায়, যার ফলে রটার এবং স্টেটর উপাদানগুলির মধ্যে ঘর্ষণ প্রতিরোধ করা হয় এবং বিপর্যয়কর ব্যর্থতা এড়ানো যায়।
ইনস্টলেশন সতর্কতা
| নিরাপদ ইনস্টলেশন | নিশ্চিত করুন যে টার্মিনাল বোর্ডটি ক্যাবিনেটের মধ্যে নিরাপদে রয়েছে। সমস্ত মাউন্টিং স্ক্রুগুলিকে অবশ্যই নির্দিষ্ট টর্কের সাথে শক্ত করতে হবে যাতে কম্পনের কারণে আলগা হওয়া রোধ করা যায়। |
|---|---|
| তারের নির্বাচন | কম্পন সংকেতের জন্য শিল্ডেড টুইস্টেড-পেয়ার ক্যাবল ব্যবহার করতে হবে। |
| তারের বিচ্ছিন্নতা | ইন্ডাকটিভ কাপলিং প্রতিরোধ করতে উচ্চ-ভোল্টেজ ফিল্ড ওয়্যারিং এবং কম-ভোল্টেজ কম্পন সংকেত তারের মধ্যে পর্যাপ্ত বিচ্ছিন্নতা বজায় রাখুন। |
| গ্রাউন্ডিং স্পেসিফিকেশন | তারের ঢাল অবশ্যই টার্মিনাল বোর্ডে নির্ধারিত গ্রাউন্ডিং পয়েন্টে শেষ করতে হবে যাতে মোট লুপ প্রতিবন্ধকতা পর্যবেক্ষণ মডিউলের জন্য নির্দিষ্ট থ্রেশহোল্ড অতিক্রম না করে। ঢালটি শুধুমাত্র সিগন্যালের উৎসের প্রান্তে বা গ্রাউন্ড লুপ এড়াতে সিস্টেম ডিজাইন ডকুমেন্টেশনের প্রয়োজন অনুযায়ী গ্রাউন্ড করা উচিত। |
| বায়ুচলাচল এবং তাপ অপচয় | মডিউলের চারপাশে কমপক্ষে 30 মিমি বায়ুচলাচল ব্যবধান বজায় রাখুন। |
| পোস্ট-ইনস্টলেশন টেস্টিং | ইনস্টলেশনের পরে, সিগন্যাল তার এবং ক্যাবিনেট চ্যাসিসের মধ্যে কোনও শর্ট সার্কিট নেই তা নিশ্চিত করতে পয়েন্ট-টু-পয়েন্ট বৈদ্যুতিক ধারাবাহিকতা পরীক্ষা করুন। |
| ফিল্ড ওয়্যারিং লেবেলিং | স্ক্রু টার্মিনালের সাথে সংযোগ করার আগে সমস্ত ফিল্ড ওয়্যারিং সার্কিট ডায়াগ্রাম অনুযায়ী লেবেল করা আবশ্যক। |
রক্ষণাবেক্ষণ পদ্ধতি
| অনলাইন পরীক্ষা | মার্ক VI সিস্টেম সুরক্ষা সিস্টেমের অনলাইন কার্যকরী পরীক্ষাকে সমর্থন করে, যার মধ্যে কম্পন পর্যবেক্ষণ লুপ রয়েছে, ইউনিটটি চালু থাকাকালীন অ্যালার্ম এবং ট্রিপ লজিকের অখণ্ডতা যাচাই করার অনুমতি দেয়। |
|---|---|
| অবস্থা পর্যবেক্ষণ | HMI (হিউম্যান-মেশিন ইন্টারফেস) অপারেটর স্টেশনের মাধ্যমে, অপারেটররা কম্পনের মাত্রা, 1X কম্পন প্রশস্ততা এবং ফেজ অ্যাঙ্গেলের মতো রিয়েল-টাইম তথ্য দেখতে পারে, প্রবণতা বিশ্লেষণ করতে পারে এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ বাস্তবায়ন করতে পারে। |
| ত্রুটি নির্ণয় | যখন সিস্টেমটি সেন্সর সংযোগ বিচ্ছিন্ন, পাওয়ার ব্যর্থতা, বা রেঞ্জের বাইরের সংকেতের মতো অসঙ্গতিগুলি সনাক্ত করে, তখন রক্ষণাবেক্ষণ কর্মীদের দ্রুত সমস্যাটি চিহ্নিত করতে সাহায্য করার জন্য HMI-তে নির্দিষ্ট অ্যালার্ম বার্তা তৈরি করা হয়। |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
IS200TVIBH2B-এর কি ক্রমাঙ্কন প্রয়োজন?
এই কার্ডে কোনো পটেনশিওমিটার নেই এবং কোনো ক্রমাঙ্কনের প্রয়োজন নেই।
এই কার্ডে কোনো পটেনশিওমিটার নেই এবং কোনো ক্রমাঙ্কনের প্রয়োজন নেই।
IS200TVIBH2B কি মার্ক VIe সিরিজের সমস্ত কার্ডের সাথে সামঞ্জস্যপূর্ণ?
VVIB কার্ড ব্যতীত, এই কার্ডটি Mark VIe সিরিজের অন্য কোনো কার্ডের সাথে সামঞ্জস্যপূর্ণ নয়।
VVIB কার্ড ব্যতীত, এই কার্ডটি Mark VIe সিরিজের অন্য কোনো কার্ডের সাথে সামঞ্জস্যপূর্ণ নয়।
IS200TVIBH2B কোন শ্যাফ্ট গতি সমর্থন করে?
এটি 3000 থেকে 3600 rpm পর্যন্ত শ্যাফ্ট গতি সমর্থন করে। উচ্চতর শ্যাফ্ট গতির জন্য একটি উচ্চ নমুনা হার প্রয়োজন।
এটি 3000 থেকে 3600 rpm পর্যন্ত শ্যাফ্ট গতি সমর্থন করে। উচ্চতর শ্যাফ্ট গতির জন্য একটি উচ্চ নমুনা হার প্রয়োজন।
