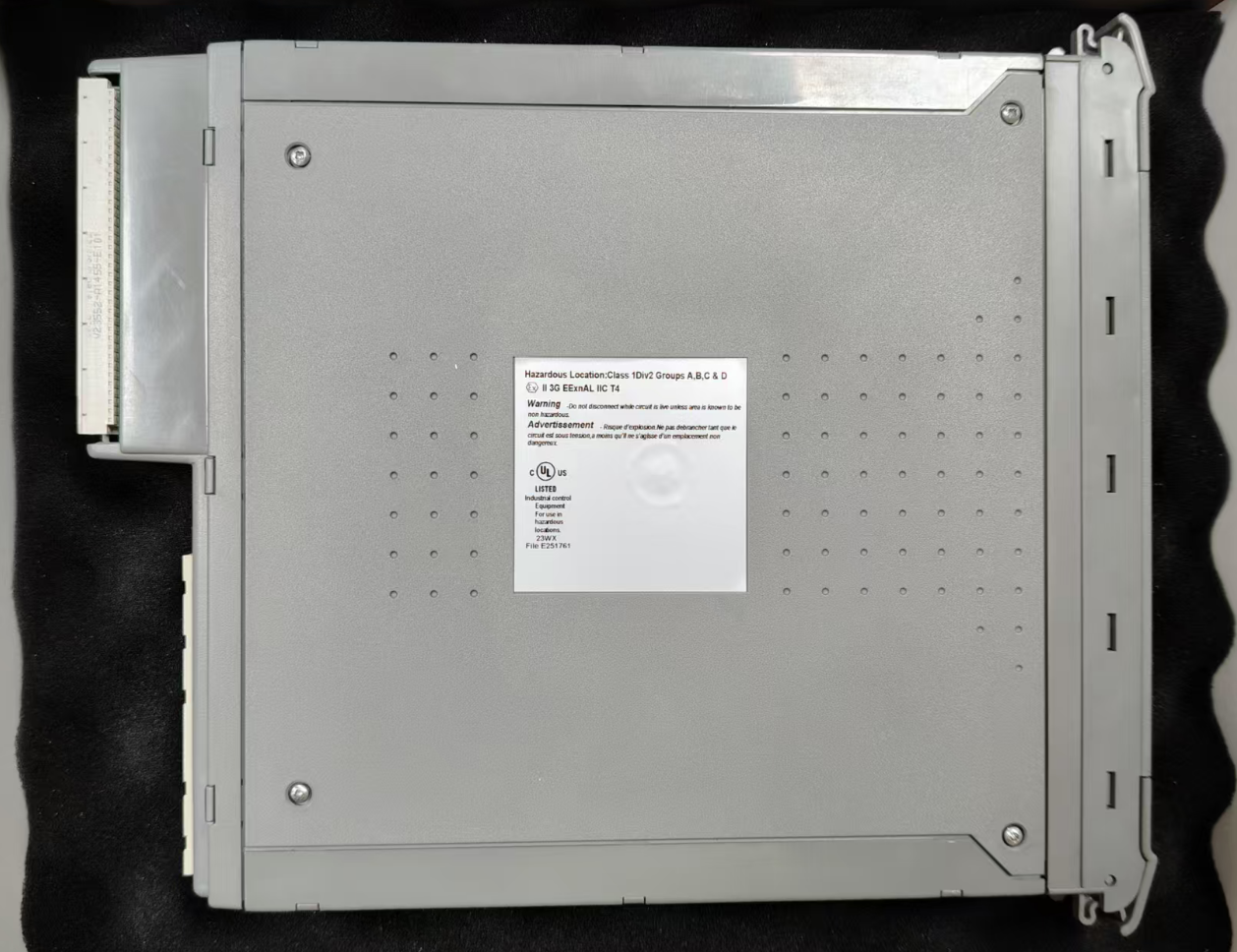

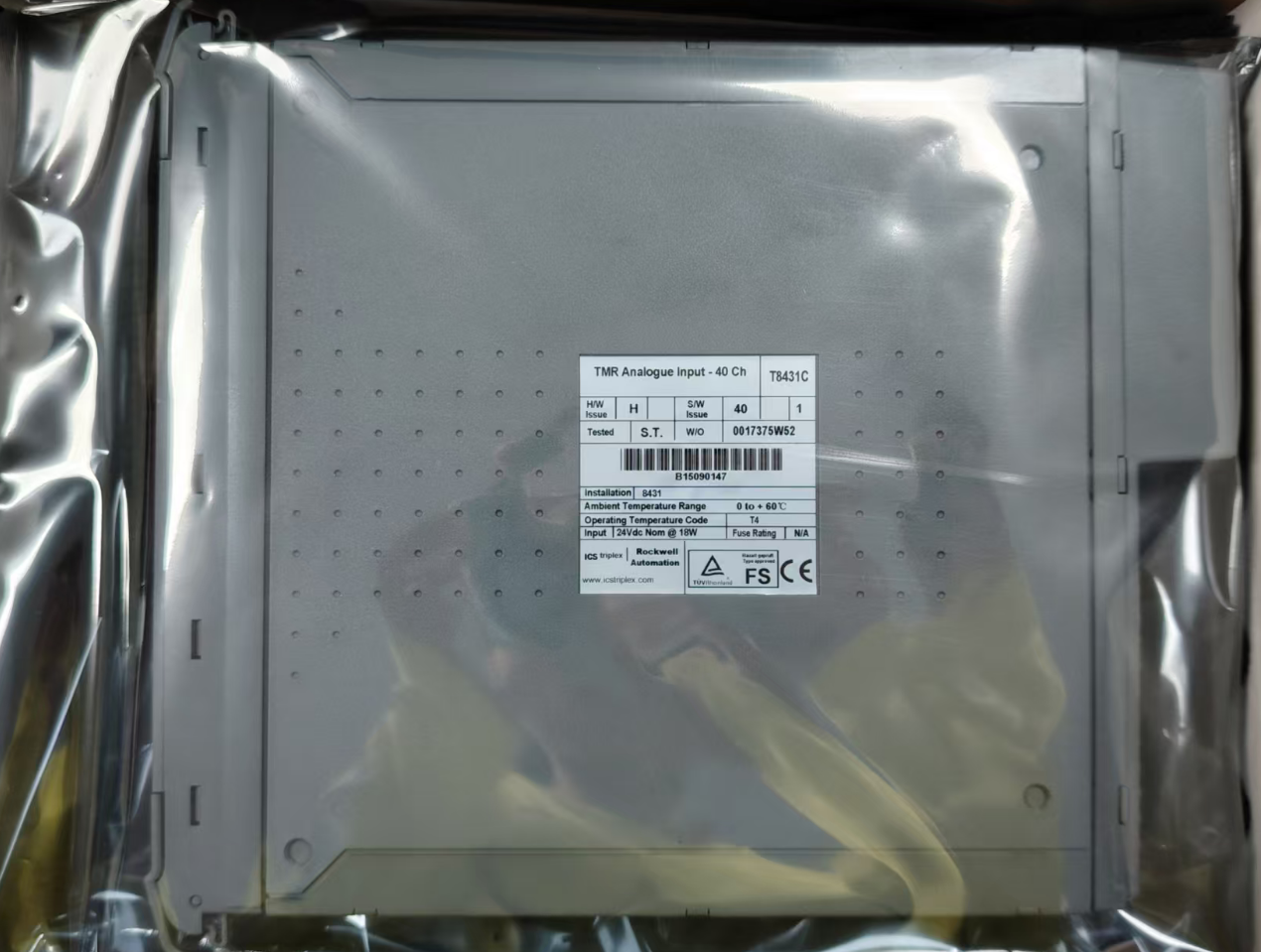

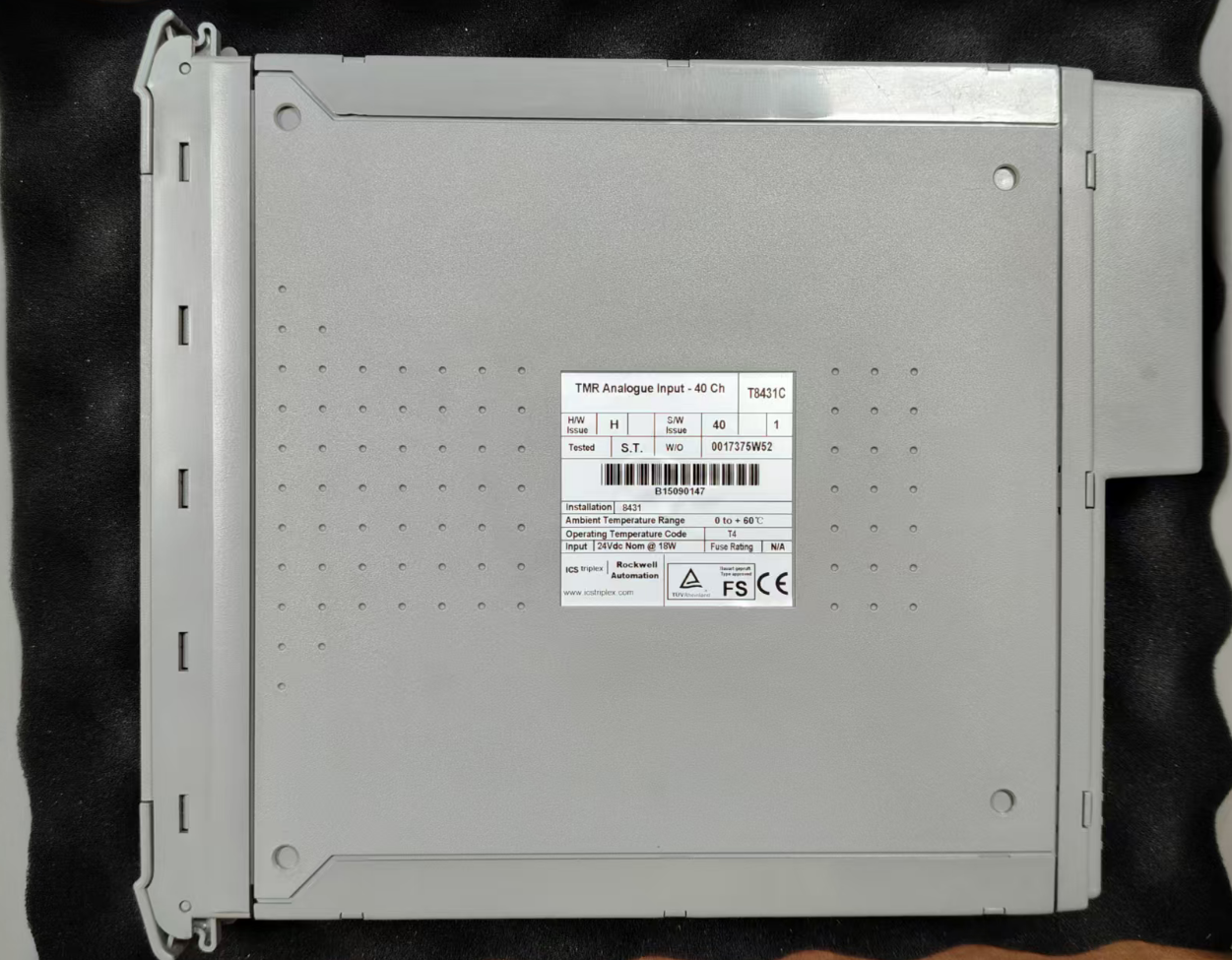

T8431C ইনভেন্সিস ট্রিকোনেক্স

T8431C হল ট্রাস্টড টিএমআর সিরিজের মূল I/O মডিউল। বিশেষভাবে নিরাপত্তা-সমালোচনামূলক শিল্প নিয়ন্ত্রণ ব্যবস্থাগুলির জন্য ডিজাইন করা হয়েছে,এই মডিউলটি এমন অ্যাপ্লিকেশনগুলির জন্য বিশেষভাবে উপযুক্ত যা অত্যন্ত উচ্চ সিস্টেমের নির্ভরযোগ্যতা দাবি করে, যেমন নিরাপত্তা উপকরণ সিস্টেম (SIS), জরুরী বন্ধ সিস্টেম (ESD), এবং শিখা এবং গ্যাস সনাক্তকরণ সিস্টেম (F&G) ।

মডিউলের প্রধান কাজ হল ক্ষেত্র থেকে সঠিকভাবে এনালগ সংকেত সংগ্রহ করা এবং সেগুলি নিরাপদ ও নির্ভরযোগ্যভাবে ট্রাস্টেড সিস্টেমের মধ্যে টিএমআর নিয়ামককে প্রেরণ করা।২৪ ভিডিসি ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই দ্বারা চালিত, মডিউলটি নমনীয় কনফিগারেশন বিকল্প সরবরাহ করে এবং বর্তমান সংকেত (যেমন 4-20 এমএ তাপমাত্রা, চাপ এবং প্রবাহ ট্রান্সমিটার) এবং ভোল্টেজ সংকেত উভয়ই সমর্থন করে।

• পণ্যের ধরনঃ ট্রাস্টেড টিএমআর এনালগ ইনপুট মডিউল
• সিরিজঃ ট্রাস্টেড টিএমআর সিরিজ
• ইনপুট চ্যানেলের সংখ্যাঃ ৪০ টি চ্যানেল
• ইনপুট সংকেত প্রকারঃ 0-22 mA বর্তমান / 0-6 VDC ভোল্টেজ
• নমুনা আপডেট সময়ঃ 0.5 এমএস
• রেজোলিউশনঃ ৩.৯ এমএ (১/২৫৬ এমএ)
• পরিমাপের নির্ভুলতাঃ পূর্ণ স্কেলের ±1%
• ক্যালিব্রেশন নির্ভুলতাঃ ০.০৩%
• অপারেটিং ভোল্টেজঃ ২০-৩২ ভিডিসি
• বিদ্যুৎ খরচঃ প্রায় ১৫-১৮ ওয়াট
• অপারেটিং তাপমাত্রাঃ -5°C থেকে +60°C (কিছু মডেল -40°C থেকে +70°C সমর্থন করে)
• সঞ্চয় তাপমাত্রাঃ -২৫°সি থেকে +৭০°সি
• আপেক্ষিক আর্দ্রতাঃ 10% থেকে 95% RH (অ-কন্ডেনসিং)
• আইসোলেশন ভোল্টেজঃ ২৫০০ ভিআরএম
• সুরক্ষা রেটিংঃ IP20
• মাউন্টঃ 19 ইঞ্চি র্যাক মাউন্ট (4TE স্লট)
• নিরাপত্তা শংসাপত্রঃ SIL 3 (IEC 61508)

1. নিশ্চিত করুন যে ক্ষেত্রের তারের সমন্বয় ইনস্টল করা হয় এবং সঠিকভাবে অবস্থান
2. মডিউল উপর eject লক মুক্তির জন্য মুক্তির কী ব্যবহার করুন, নিশ্চিত করুন যে লক সম্পূর্ণরূপে খোলা হয়
3. ইজেক্টর ধরে রাখুন এবং সাবধানে লক্ষ্য স্লট মধ্যে মডিউল সন্নিবেশ করান
4. মডিউল সম্পূর্ণরূপে জায়গায় ধাক্কা মডিউল এর faceplate উপরের এবং নীচের উপর নিচে চাপুন
5. মডিউল ejector বন্ধ করুন এবং এটি লক অবস্থানে snaps নিশ্চিত

বিদ্যুৎকেন্দ্রে, T8431C গ্যাস টারবাইন এবং বাষ্প টারবাইনগুলির জন্য ওভারস্পিড সুরক্ষা সিস্টেমগুলির পাশাপাশি বয়লারের সুরক্ষা ইন্টারলক সিস্টেমে ব্যবহৃত হয়।মডিউলটি ঘূর্ণন গতির মতো মূল পরামিতিগুলি পর্যবেক্ষণ করে, তাপমাত্রা, চাপ, এবং রিয়েল টাইমে কম্পন. যদি কোন প্যারামিটার নিরাপদ পরিসীমা অতিক্রম করে, এটি অবিলম্বে সরঞ্জাম ক্ষতি এবং ব্যক্তিগত আঘাত প্রতিরোধ করার জন্য একটি বন্ধ সুরক্ষা প্রক্রিয়া সক্রিয়।

T8431C কোন ধরনের ইনপুট সিগন্যাল সমর্থন করে?
টি 8431 সি 0-22 এমএ বর্তমান ইনপুট এবং 0-6 ভিডিসি ভোল্টেজ ইনপুট সমর্থন করে এবং বিভিন্ন স্ট্যান্ডার্ড শিল্প সংকেত ব্যাপ্তির জন্য কনফিগার করা যেতে পারে, যেমন 0-10 ভি, 0-20 এমএ এবং 4-20 এমএ।

টি৮৪৩১সি কি হট-সচিং সমর্থন করে?
হ্যাঁ. T8431C হট-সোয়াপ কার্যকারিতা সমর্থন করে। কম্পানিওন স্লট বা স্মার্ট স্লট কনফিগারেশনে, সিস্টেম চলার সময় ত্রুটিযুক্ত মডিউলগুলিকে ডাউনটাইমের প্রয়োজন ছাড়াই প্রতিস্থাপন করা যেতে পারে।

T8431C এর জন্য ক্যালিব্রেশন চক্র কি?
ইনপুট চ্যানেলগুলিতে প্রতি দুই বছরে একটি ক্যালিব্রেশন পরীক্ষা করার পরামর্শ দেওয়া হয়। এই পরীক্ষাটি দীর্ঘমেয়াদী ড্রাইভ এবং এর ফলে যে কোনও অস্পষ্টতা সনাক্ত করে।

T8431 তথ্য পত্র (পিডিএফ)
