আইসিএস ট্রিপ্লেক্স টি৯১০০ প্রসেসর মডিউল

পণ্য: ICS ট্রিপ্লেক্স T9100 প্রসেসর মডিউল

পণ্য ওভারভিউ

প্রসেসর বেস ইউনিট

একটি প্রসেসর বেস ইউনিট তিনটি পর্যন্ত প্রসেসর মডিউল ধারণ করে:

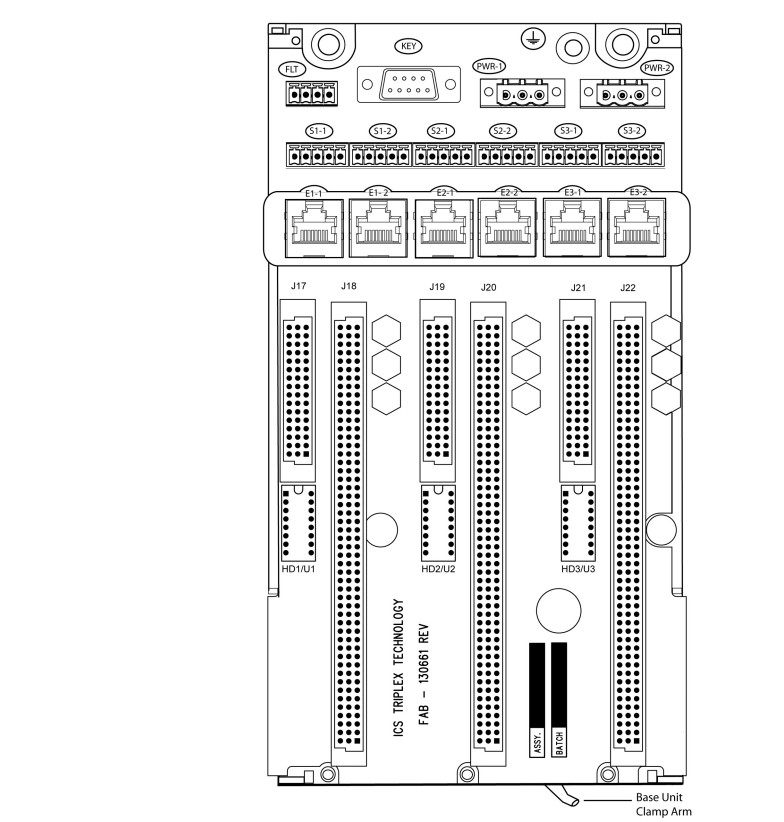

বাহ্যিক ইথারনেট, সিরিয়াল ডেটা এবং পাওয়ার সংযোগ প্রসেসর বেস ইউনিটের বাহ্যিক সংযোগগুলি হল:

আর্থিং স্টাড • ইথারনেট পোর্ট (E1-1 থেকে E3-2) • সিরিয়াল পোর্ট (S1-1 থেকে S3-2) • রিডান্ড্যান্ট +24 Vdc পাওয়ার সাপ্লাই (PWR-1 এবং PWR-2) • প্রোগ্রাম এনাবল সিকিউরিটি কী (KEY) • FLT সংযোগকারী (বর্তমানে ব্যবহৃত হয় না)।

পাওয়ার সংযোগগুলি তিনটি মডিউলকেই রিডান্ড্যান্ট পাওয়ার সরবরাহ করে, প্রতিটি প্রসেসর মডিউলের দুটি সিরিয়াল পোর্ট এবং দুটি ইথারনেট পোর্ট সংযোগকারী রয়েছে। KEY সংযোগকারী সমস্ত তিনটি প্রসেসর মডিউলকে সমর্থন করে এবং প্রোগ্রাম এনাবল কী প্রবেশ না করা পর্যন্ত অ্যাপ্লিকেশন অ্যাক্সেস করতে বাধা দেয়।

সিরিয়াল কমিউনিকেশন পোর্ট সিরিয়াল পোর্ট (S1-1 এবং S1-2; S2-1 এবং S2-2; S3-1 এবং S3-2) ব্যবহারের উপর নির্ভর করে নিম্নলিখিত সিগন্যাল মোড সমর্থন করে: • RS485fd: একটি চার-তারের ফুল ডুপ্লেক্স সংযোগ যা ট্রান্সমিট এবং রিসিভের জন্য বিভিন্ন বাস বৈশিষ্ট্যযুক্ত। কন্ট্রোলার যখন MODBUS মাস্টার হিসাবে কাজ করে তখন এই নির্বাচনটি অবশ্যই ব্যবহার করতে হবে, ঐচ্ছিকভাবে চার-তারের সংজ্ঞা ব্যবহার করে যা MODBUS-ওভার-সিরিয়াল স্ট্যান্ডার্ডের 3.3.3 ধারায় উল্লেখ করা হয়েছে। • RS485fdmux: ট্রান্সমিট সংযোগগুলিতে ট্রাই-স্টেট আউটপুট সহ একটি চার-তারের ফুল-ডুপ্লেক্স সংযোগ। কন্ট্রোলার যখন একটি চার-তারের বাসে MODBUS স্লেভ হিসাবে কাজ করে তখন এটি ব্যবহার করতে হবে। • RS485hdmux: মাস্টার স্লেভ বা স্লেভ ব্যবহারের জন্য প্রযোজ্য একটি দুই-তারের হাফ ডুপ্লেক্স সংযোগ। এটি MODBUS-ওভার-সিরিয়াল স্ট্যান্ডার্ডে দেখানো হয়েছে।

প্রসেসর ব্যাক-আপ ব্যাটারি T9110 প্রসেসর মডিউলে একটি ব্যাক-আপ ব্যাটারি রয়েছে যা এর অভ্যন্তরীণ রিয়েল টাইম ক্লক (RTC) এবং অস্থির মেমরির (RAM) একটি অংশকে পাওয়ার দেয়। ব্যাটারি শুধুমাত্র তখনই পাওয়ার সরবরাহ করে যখন প্রসেসর মডিউলটি সিস্টেম পাওয়ার সাপ্লাই থেকে আর পাওয়ার পায় না। ব্যাটারি পাওয়ার সম্পূর্ণ ক্ষতির ক্ষেত্রে যে নির্দিষ্ট ফাংশনগুলি বজায় রাখে তা হল: • রিয়েল টাইম ক্লক - ব্যাটারি RTC চিপটিকে পাওয়ার সরবরাহ করে। • সংরক্ষিত ভেরিয়েবল - সংরক্ষিত ভেরিয়েবলের ডেটা RAM-এর একটি অংশে প্রতিটি অ্যাপ্লিকেশন স্ক্যানের শেষে সংরক্ষণ করা হয়, যা ব্যাটারি দ্বারা ব্যাক আপ করা হয়। পাওয়ার পুনরুদ্ধার হওয়ার পরে, সংরক্ষিত ডেটা অ্যাপ্লিকেশন দ্বারা ব্যবহারের জন্য সংরক্ষিত ভেরিয়েবল হিসাবে নির্ধারিত ভেরিয়েবলে পুনরায় লোড করা হয়। • ডায়াগনস্টিক লগ - প্রসেসর ডায়াগনস্টিক লগগুলি RAM-এর সেই অংশে সংরক্ষণ করা হয় যা ব্যাটারি দ্বারা ব্যাক আপ করা হয়। প্রসেসর মডিউলটি ক্রমাগত পাওয়ার পেলে ব্যাটারির ডিজাইন লাইফ 10 বছর; যে প্রসেসর মডিউলগুলিতে পাওয়ার নেই, তাদের ডিজাইন লাইফ 6 মাস পর্যন্ত। ব্যাটারির ডিজাইন লাইফ 25°C তাপমাত্রা এবং কম আর্দ্রতায় কাজ করার উপর ভিত্তি করে। উচ্চ আর্দ্রতা, তাপমাত্রা এবং ঘন ঘন পাওয়ার চক্র ব্যাটারির কার্যকরী জীবনকালকে সংক্ষিপ্ত করবে।

বৈশিষ্ট্য:

• প্রতি FTA-তে 40টি ইনপুট চ্যানেল।
• শিল্প মান ক্ষেত্র ডিভাইস সংযোগ (2-তার)।
• স্ট্যান্ডার্ড DIN রেল সামঞ্জস্যতা।
• সহজ ইনস্টলেশন এবং সংযোগ।
• 24 Vdc অপারেশন।
• ইনপুট মডিউলগুলির ‘এক থেকে অনেকের’ হট প্রতিস্থাপনের জন্য স্মার্টস্লট সংযোগ।
• প্রতি চ্যানেলে ফিউজড ফিল্ড পাওয়ার সাপ্লাই।
• ফিল্ড পাওয়ার সাপ্লাই অখণ্ডতার অন-বোর্ড লাইট এমিটিং ডায়োড (LED) ইঙ্গিত।

ডেলিভারির বিবরণ:

ওয়ারেন্টি: 12 মাস।
সময়সীমা: 1-2 কার্যদিবস।
পেমেন্টের প্রকার: T/T এবং ওয়েস্টার্ন ইউনিয়ন।
কুরিয়ার অংশীদার: DHL, UPS, TNT, FedEx এবং EMS।
প্রযুক্তিগত স্পেসিফিকেশন, ম্যানুয়াল এবং ডেটা শীট: অনুরোধের ভিত্তিতে উপলব্ধ।
