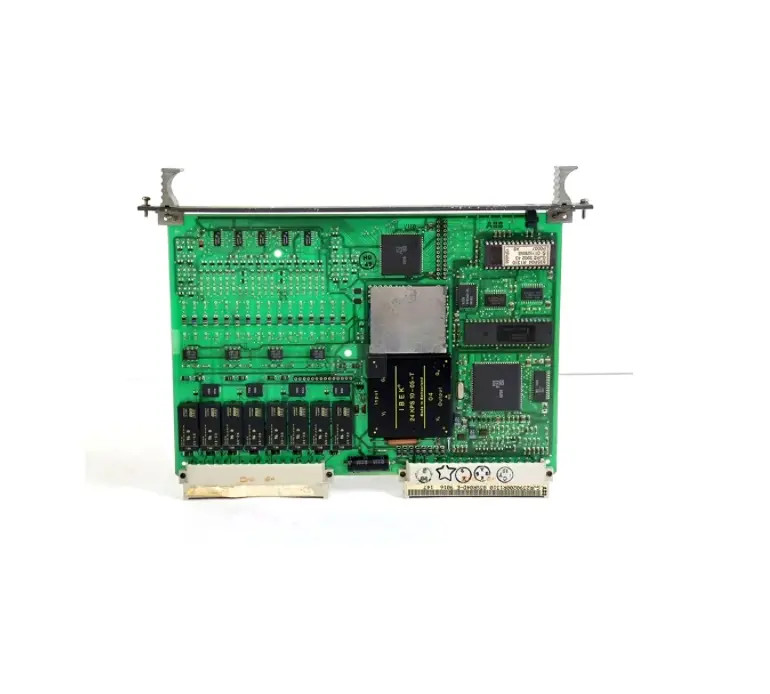

পণ্যঃABB 83SR04C-E GJR2390200R1411 নিয়ন্ত্রণ মডিউল

বর্ণনা

বর্ণিত মডিউলটি একটি বহুমুখী নিয়ন্ত্রণ মডিউল বলে মনে হচ্ছে যা বিভিন্নবাইনারি এবং অ্যানালগ নিয়ন্ত্রণের কাজবিভিন্ন নিয়ন্ত্রণ স্তরের মধ্যে, সহড্রাইভ কন্ট্রোল,গ্রুপ নিয়ন্ত্রণ, এবংইউনিট নিয়ন্ত্রণনিচে এর বৈশিষ্ট্য, ফাংশন এবং অ্যাপ্লিকেশনগুলির সংক্ষিপ্তসার এবং ব্যাখ্যা দেওয়া হলঃ

মূল বৈশিষ্ট্য ও কার্যাবলী:

1. নিয়ন্ত্রণের কাজ: মডিউলটি সঞ্চয় করার জন্য ব্যবহৃত হয়প্রোগ্রামযে উভয় পরিচালনাবাইনারিএবংএনালগ কন্ট্রোল ফাংশনএটি বিভিন্ন নিয়ন্ত্রণের কাজ পরিচালনা করতে পারে, যার মধ্যে রয়েছেঃ
   • ড্রাইভ নিয়ন্ত্রণএকমুখী ড্রাইভের জন্য।
   • ড্রাইভ নিয়ন্ত্রণঅ্যাকচুয়েটর এবং সোলিনয়েড ভালভের জন্য।
   • বাইনারি ফাংশন গ্রুপ নিয়ন্ত্রণ(যেমন ধারাবাহিক এবং যৌক্তিক নিয়ন্ত্রণ) ।
   • ৩ ধাপের নিয়ন্ত্রণবিভিন্ন ধরনের অপারেশনের জন্য।
   • সিগন্যাল কন্ডিশনিংসিগন্যালের নির্ভুলতা বাড়াতে বা আরও প্রক্রিয়াকরণের জন্য সিগন্যালগুলি সামঞ্জস্য করতে।
2. অপারেশন মোড: মডিউলটি তিনটি পৃথক অপারেশন মোড সমর্থন করে, প্রতিটি বিভিন্ন নিয়ন্ত্রণের দৃশ্যকল্পের জন্য উপযুক্তঃ
   • বাইনারি কন্ট্রোল মোড (অ্যানালগ বেসিক ফাংশন সহ): এই মোডটি একটি পরিবর্তনশীল চক্র সময়ের সাথে কাজ করে এবং বাইনারি কন্ট্রোল (চালু / বন্ধ বা যৌক্তিক অবস্থা) এবং মৌলিক অ্যানালগ নিয়ন্ত্রণ ফাংশন সমর্থন করে।
   • এনালগ কন্ট্রোল মোড (বাইনারি কন্ট্রোল সহ): এই মোডে, চক্রের সময় স্থির এবং নির্বাচনযোগ্য। এটি বাইনারি নিয়ন্ত্রণের কাজগুলির পাশাপাশি অবিচ্ছিন্ন অ্যানালগ নিয়ন্ত্রণ লুপগুলির জন্য ব্যবহৃত হয়।
   • সিগন্যাল কন্ডিশনার মোড: সিগন্যাল সংশোধন করার জন্য ব্যবহৃত হয়, এই মোডটি একটি নির্দিষ্ট চক্রের সময় দিয়ে কাজ করে এবং সিগন্যাল প্রসেসিংয়ের কোনও ত্রুটি বা সমস্যা নির্দেশ করার জন্য একটি "বিঘ্ন বিট" আউটপুট করতে পারে।
3. ব্যবহারকারী প্রোগ্রাম এবং মেমরি: মডিউলের ইউজার প্রোগ্রামটিঅ-অস্থায়ী মেমরি (EEPROM), এটি বিদ্যুৎ ব্যর্থতার ক্ষেত্রেও সংরক্ষণ করা হয় তা নিশ্চিত করে।পিডিডিএস (প্রক্রিয়া তথ্য বিতরণ ব্যবস্থা)বাস সিস্টেম ব্যবহার করে, মডিউলটি নমনীয় এবং পুনরায় কনফিগার করা সহজ করে তোলে।
4. স্বয়ংক্রিয় ঠিকানা নির্ধারণ: মডিউলটি স্বয়ংক্রিয়ভাবে তার ঠিকানা সেট করে যখন একটিমাল্টি-ফাংশন প্রসেসিং স্টেশন, ম্যানুয়াল ঠিকানা কনফিগারেশনের প্রয়োজন ছাড়াই ইনস্টলেশন এবং সেটআপ সহজতর।
5. ত্রুটি পরীক্ষা এবং সমতা: মডিউলটিতে যোগাযোগের অখণ্ডতার জন্য অন্তর্নির্মিত ত্রুটি পরীক্ষা রয়েছে। এটি স্টেশন বাস থেকে প্রাপ্ত টেলিগ্রামগুলির ত্রুটিমুক্ত স্থানান্তর তাদের সমতা বিটের ভিত্তিতে যাচাই করে। একইভাবে,এটা ত্রুটি মুক্ত তথ্য সংক্রমণ নিশ্চিত করতে বাস পাঠানো টেলিগ্রাম প্যারিটি বিট যোগ করে.
6. পাওয়ার সাপ্লাই এবং ভোল্টেজ: মডিউলটি একটি+২৪ ভি ডিসিঅপারেটিং ভোল্টেজ এবং অভ্যন্তরীণভাবে বিভিন্ন ভোল্টেজ স্তর উত্পাদন প্রক্রিয়া ইন্টারফেসের শক্তি (US11, US21, US31, US41) ।এই ভোল্টেজগুলি শর্ট সার্কিট-প্রমাণ এবং বিভিন্ন সরবরাহ স্তরের মধ্যে মিথস্ক্রিয়া এড়ানোর জন্য ডিজাইন করা হয়েছে.
7. ডায়গনিস্টিকস এবং সূচক: মডিউলটি ডায়াগনস্টিক প্রদান করেএলইডি নির্দেশকসামনের প্যানেলেঃ
   • ST (বিঘ্ন): এই আলোটি মডিউলের ভিতরে বা মডিউলের সাথে ডেটা যোগাযোগে কোনও ব্যাঘাতের ইঙ্গিত দেয়।
   • এসজি (মডিউল ব্যাঘাত): মডিউল নিজেই সমস্যা বা ত্রুটি নির্দেশ করে।
8. ইন্টারফেস: মডিউলে অন্তর্ভুক্ত রয়েছে৪টি হার্ডওয়্যার ইন্টারফেসএই ইন্টারফেসগুলি শিল্প সিস্টেমের মধ্যে নমনীয় সংযোগ এবং অপারেশন জন্য ডিজাইন করা হয়েছে, যা নিয়ন্ত্রণ এবং পর্যবেক্ষণের অনুমতি দেয়।

অ্যাপ্লিকেশনঃ

মডিউলটি বিভিন্ন শিল্প অটোমেশন এবং নিয়ন্ত্রণ ব্যবস্থায় যেমন অ্যাপ্লিকেশনগুলির জন্য ব্যবহার করা যেতে পারেঃ

• ড্রাইভ নিয়ন্ত্রণ:
  • একমুখী ড্রাইভ, actuators, এবং solenoid ভালভ নিয়ন্ত্রণের জন্য, এই মডিউল প্রয়োজনীয় সংকেত শর্তাবলী এবং নিয়ন্ত্রণ যুক্তি প্রদান করে।
• ক্রমিক এবং যৌক্তিক নিয়ন্ত্রণ:
  • বাইনারি ফাংশন গ্রুপ নিয়ন্ত্রণ মোড বাস্তবায়নের জন্য ব্যবহৃত হয়ক্রমিক লজিক নিয়ন্ত্রণঅথবাধাপে ধাপে নিয়ন্ত্রণপ্রক্রিয়াকরণ, যেমন উত্পাদন লাইন, conveyors, বা সমাবেশ রোবট যেমন অ্যাপ্লিকেশন জন্য আদর্শ।
• সিগন্যাল কন্ডিশনিং:
  • মডিউলটি ব্যবহার করা যেতে পারেসিগন্যাল কন্ডিশনার, যা নিয়ন্ত্রণকারী বা অন্যান্য প্রক্রিয়াকরণ সরঞ্জাম পাঠানোর আগে ইনপুট সংকেত সঠিকভাবে প্রক্রিয়া করা হয় তা নিশ্চিত করার জন্য গুরুত্বপূর্ণ।
• তিন ধাপের নিয়ন্ত্রণ:
  • প্রক্রিয়াকরণের জন্য একটি৩ ধাপের নিয়ন্ত্রণ(যেমন তাপমাত্রা নিয়ন্ত্রণ, মোটর নিয়ন্ত্রণ, বা অন্যান্য তিন-অবস্থার সিস্টেম), এই মডিউল প্রয়োজনীয় কার্যকারিতা প্রদান করে।

উপকারিতা:

1. নমনীয়তা: বিভিন্ন অপারেশন মোড (বাইনারি কন্ট্রোল, অ্যানালগ কন্ট্রোল, সিগন্যাল কন্ডিশনিং) নির্বাচন করার ক্ষমতা মডিউলকে বিস্তৃত অ্যাপ্লিকেশন এবং ব্যবহারের ক্ষেত্রে অভিযোজিত করে।
2. ত্রুটি হ্যান্ডলিং এবং যোগাযোগের সততা: অন্তর্নির্মিত প্যারিটি চেক এবং ত্রুটি রিপোর্টিংএলইডি নির্দেশকএটি নির্ভরযোগ্য যোগাযোগ এবং সিস্টেমের অখণ্ডতা নিশ্চিত করতে সহায়তা করে, যা শিল্প পরিবেশে মডিউলকে আরও শক্তিশালী করে তোলে।
3. সহজে একীভূত হওয়া: স্বয়ংক্রিয় ঠিকানা সেটিং এবং বহুমুখী প্রসেসিং স্টেশনগুলির সাথে সামঞ্জস্যতা মডিউলটিকে বৃহত্তর সিস্টেমে সহজেই একীভূত করে, ইনস্টলেশন সময় এবং জটিলতা হ্রাস করে।
4. কম্প্যাক্ট এবং নির্ভরযোগ্য: কমপ্যাক্ট ডিজাইন এবং শক্তিশালী ডায়াগনস্টিক (বিঘ্নের সূচক সহ) এই মডিউলটিকে সমালোচনামূলক শিল্প পরিবেশে উপযুক্ত করে তোলে যেখানে সিস্টেমের নির্ভরযোগ্যতা অপরিহার্য।

উপসংহার:

এই মডিউলটি একটি শক্তিশালী এবং নমনীয় নিয়ন্ত্রণ সমাধান যাবাইনারি এবং অ্যানালগ নিয়ন্ত্রণ,সিগন্যাল কন্ডিশনার, এবংত্রুটি পরীক্ষাবিভিন্ন শিল্প অ্যাপ্লিকেশনে এর ব্যবহার, ড্রাইভ নিয়ন্ত্রণ থেকে শুরু করে ধারাবাহিক যুক্তি এবং সংকেত কন্ডিশনিং পর্যন্ত, এটি জটিল অটোমেশন সিস্টেমের জন্য একটি বহুমুখী পছন্দ করে।উৎপাদনে ব্যবহার করা হয় কিনা, প্রক্রিয়া নিয়ন্ত্রণ, বা ড্রাইভ, actuators, বা সেন্সর উপর সুনির্দিষ্ট নিয়ন্ত্রণ প্রয়োজন যে কোন অ্যাপ্লিকেশন, এই মডিউল নির্ভরযোগ্য, দক্ষ, এবং অভিযোজিত কর্মক্ষমতা প্রস্তাব।

অর্ডার ডেটাঃ
83SR04-E/R1210 অর্ডার নম্বরঃ GJR2390200R1210
