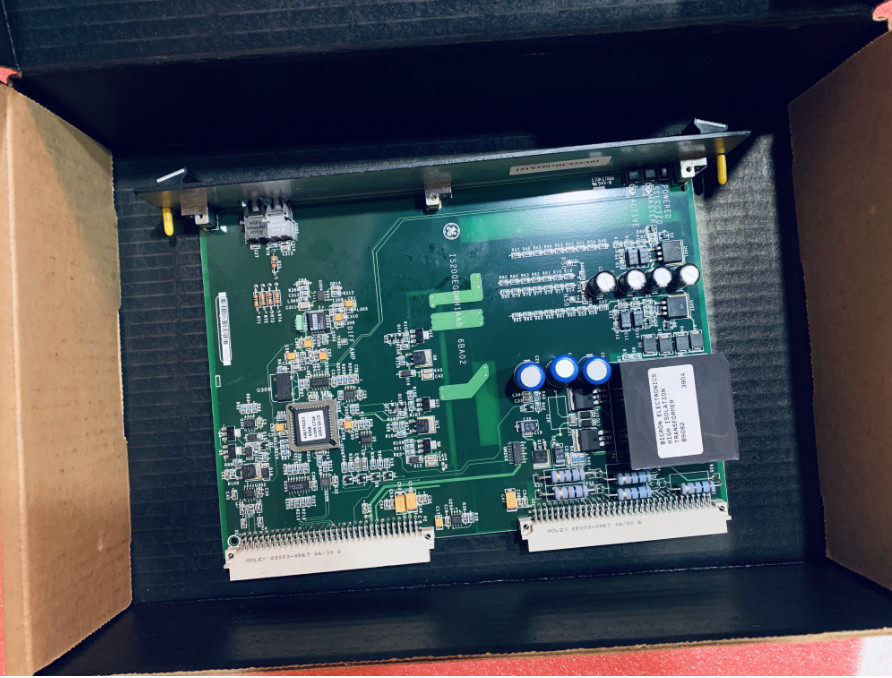

পণ্যঃIS200EGDMH1AFG উত্তেজক গ্রাউন্ড ডিটেক্টর মডিউল

বর্ণনা

IS200EGDMH1AFG হল একটি উত্তেজক গ্রাউন্ড ডিটেক্টর মডিউল যা জেনারেল ইলেকট্রিক দ্বারা নির্মিত এবং ডিজাইন করা হয়েছে এবং এটি জিই উত্তেজনন নিয়ন্ত্রণ সিস্টেমে ব্যবহৃত EX2100 সিরিজের অংশ।IS200EGDMH1 গ্রাউন্ড ডিটেকশন মডিউল EX2100 উত্তেজনার নিয়ন্ত্রণে ব্যবহৃত হয়এটি একটি ডাবল স্লট, ডাবল উচ্চতা (6U) ফর্ম ফ্যাক্টর বোর্ড যা উত্তেজক পাওয়ার ব্যাকপ্লেন র্যাক (EPBP) এ মাউন্ট করা হয়।ক্ষেত্র গ্রাউন্ড ডিটেক্টর জমি থেকে জেনারেটর ক্ষেত্র সার্কিট যে কোন বিন্দু মধ্যে ক্ষেত্র ফুটো-বয়স প্রতিরোধের সনাক্তএকটি সহজ সিস্টেম এক EGDM থাকবে, এবং একটি অপ্রয়োজনীয় সিস্টেম তিনটি থাকবে। EGDM এর অবস্থান চিত্র 1 এ দেখানো হয়েছে। EXAM, attenuator মডিউল,গ্রাউন্ড সেন্সর রেজিস্টার জুড়ে ভোল্টেজ senses এবং একটি নয় কন্ডাক্টর তারের মাধ্যমে EGDM (((s থেকে সংকেত পাঠায়এক্সাম মডিউলটি অক্জিলিয়ারি প্যানেলে অবস্থিত হাই ভোল্টেজ মডিউলে মাউন্ট করা হয়।

একটি অতিরিক্ত নিয়ন্ত্রণে, তিনটি EGDM বোর্ডের সেটটি নিয়ামক (সি), মাস্টার 1 (এম 1) এবং মাস্টার 2 (এম 2) হিসাবে কনফিগার করা হয়।প্রতিটি EGDM জন্য কনফিগারেশন P2 সংযোগকারী উপর প্রোগ্রাম পিন একটি সেট দ্বারা নিয়ন্ত্রিত হয়ডিএসপিএক্স থেকে, নিয়ামক র্যাকের ইআইএসবির মাধ্যমে, ডিএসপিএক্স থেকে ইজিডিএম সি-তে প্রেরণ করা হয়।ফাইবার অপটিক লিঙ্কের মাধ্যমে এই তথ্য পাওয়ার পর, C হয় রিলেটি অ্যাটেনুয়েটর মডিউলে চালিত করে যদি M2 ড্রাইভার হয়, অথবা যদি M1 নির্বাচিত মাস্টার হয় তবে এটিকে অক্ষম করে দেয়। একই সময়ে,একটি ডিফারেনশিয়াল সিগন্যাল M1 এবং M2 এ পাঠানো হয় যা নির্বাচিত মাস্টারকে নির্দেশ করে. এই সংকেত সক্রিয় মাস্টার উপর সংকেত জেনারেটর সক্ষম এবং প্রতিটি মডিউল (M1, M2, এবং C) উপর পরীক্ষা কমান্ড উৎস নির্বাচন করে।এখন সক্রিয় মাস্টার DSPX থেকে EISB এর মাধ্যমে ফাইবার অপটিক লিঙ্ক উপর একটি দোলক সংকেত পায় যা এটি একটি ইতিবাচক বা নেতিবাচক 50-ভোল্ট সংকেত রূপান্তরিতএই বর্গক্ষেত্র তরঙ্গ ভোল্টেজটি ক্যাবল দ্বারা EXAM মডিউলে পাঠানো হয় এবং সেন্স রেসিস্টরের এক প্রান্তে প্রয়োগ করা হয়।

সিগন্যাল কন্ডিশনারটি EXAM মডিউলের সেন্স রেসিস্টর থেকে একটি দুর্বল (10: 1) ডিফারেনশিয়াল সিগন্যাল গ্রহণ করে।সিগন্যাল কন্ডিশনার একটি উচ্চ সাধারণ-মোড প্রত্যাখ্যান অনুপাতের সাথে একটি সহজ ইউনিটি লাভ ডিফারেনশিয়াল এম্প্লিফায়ার যা একটি এ-টু-ডি রূপান্তরকারী (ভোল্টেজ নিয়ন্ত্রিত দোলক ভিসিও) দ্বারা অনুসরণ করা হয়ভিসিও একটি ফাইবার অপটিক ট্রান্সমিটারকে ফিড করে।সিগন্যাল কন্ডিশনার সার্কিট একটি বিচ্ছিন্ন পাওয়ার সাপ্লাই দ্বারা চালিত হয় সেন্স রেজিস্টারে উচ্চ সাধারণ-মোড ভোল্টেজের কারণে কর্মী এবং সরঞ্জাম নিরাপত্তা বজায় রাখার জন্য. সিগন্যাল কন্ডিশনার নিয়ন্ত্রণ বিভাগ থেকে কমান্ডে হ্রাসযুক্ত সেন্স রেসিস্টরের ব্রিজ সাইডকে গ্রাউন্ডিং করে পাওয়ার এম্প্লিফায়ার আউটপুট স্তরটি পরিমাপ করতে পারে।

বৈশিষ্ট্যঃ

• কন্ট্রোলারের সি বিভাগটি বিভিন্ন উত্স থেকে সমস্ত প্রোগ্রামিং এবং নিয়ন্ত্রণ সংকেত গ্রহণ করে যাতে কোন মডিউলটি মাস্টার হবে তা নির্ধারণ করা যায়।এটি এছাড়াও DSPX থেকে দোলক সংকেত গ্রহণ যাতে এটি দোলক সংকেত প্রতিটি রূপান্তর এ একটি পরীক্ষা কমান্ড উৎপন্ন করতে পারেন.

• পরীক্ষার কমান্ডটি একটি 250 এমএস দীর্ঘ সংকেত যা দোলক সংকেতের প্রতিটি পরিবর্তনে পুনরায় ট্রিগার করা যেতে পারে (এমনকি যদি সংকেতের সময়কাল 250 এমএস এর চেয়ে কম হয়) ।

• এই পরীক্ষার কমান্ডটি তারপর প্রতিটি মডিউলের নিয়ন্ত্রণ বিভাগে (M1, M2, এবং C) পাঠানো হয় যাতে পরীক্ষার কমান্ডের প্রতিটি ইতিবাচক রূপান্তরে একটি 250 এমএস দীর্ঘ পরীক্ষার সংকেত উৎপন্ন হয়।এই সংকেতটি পুনরায় ট্রিগার করা যায় না এবং তাই অন্য পরীক্ষার সংকেত তৈরি করার আগে ট্রানজিশনগুলিকে 250 এমএস এর বেশি আলাদা করতে হবে।.

• পাওয়ার সাপ্লাই সেকশনটি উপযুক্ত ইপিএসএম থেকে ইপিবিপি (ব্যাকপ্লেন) এর মাধ্যমে 24 ভি ডিসি গ্রহণ করে। একটি ডিসি থেকে ডিসি রূপান্তরকারী ব্যবহার করেএটি সিগন্যাল জেনারেটর বিভাগে পাওয়ার এম্প্লিফায়ারের জন্য ±65 ভি ডিসিতে রূপান্তর করে (বিচ্ছিন্ন নয়)সিগন্যাল কন্ডিশনারের জন্য +৫ ভি ডিসি (বিচ্ছিন্ন) এবং ±১৫ ভি ডিসি (বিচ্ছিন্ন) ।

• পাওয়ার এম্প্লিফায়ার আউটপুটটি 1.0 ওহমের কম আউটপুট ইম্পেড্যান্স সহ একটি ভোল্টেজ উত্স। আউটপুট ভোল্টেজটি ±50 ভোল্ট বর্গক্ষেত্র তরঙ্গের সাথে প্রায় 80 এমএ সীমাবদ্ধ,এবং ৫ সেকেন্ডের একটি স্বাভাবিক অপারেটিং সময়ের সাথেপরীক্ষার সময়, সময়কাল 400 মিমি কমে যায়।
•
•
