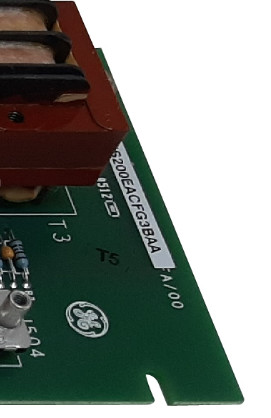

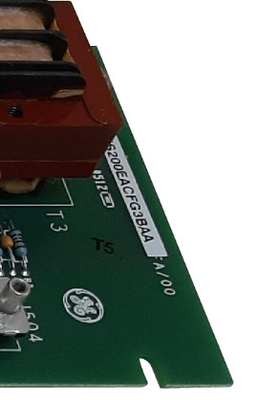

পণ্যঃIS200EACFG3BAA Exciter AC ফিডব্যাক কার্ড

বর্ণনা

IS200EACFG3BAA হল জিই দ্বারা বিকশিত একটি উত্তেজক এসি ফিডব্যাক কার্ডএটি EX2100 নিয়ন্ত্রণ ব্যবস্থার একটি অংশ। উত্তেজক এসি ফিডব্যাক বোর্ড উত্তেজক স্থায়ী চৌম্বক জেনারেটর (পিএমজি) এসি সরবরাহ ভোল্টেজ এবং বর্তমান পরিমাপের জন্য দায়ী।EACF বোর্ড (উত্তেজক এসি ফিডব্যাক) উত্তেজক সহায়ক মন্ত্রিসভা মধ্যে অবস্থিত.

উত্তেজক ভোল্টেজ পরিমাপ

• G1 সংস্করণঃ এই সংস্করণটি 50 বা 60 Hz এ +20% সহনশীলতার সাথে 480 V rms পর্যন্ত নামমাত্র পরিসরের মধ্যে একটি একক তিন-ফেজ ইনপুট ভোল্টেজ সমর্থন করে।
• G2 সংস্করণঃ G2 সংস্করণটি 1000 V rms পর্যন্ত নামমাত্র পরিসরের মধ্যে 50 বা 60 Hz এ + 20% সহনশীলতার সাথে একটি একক তিন-ফেজ ইনপুট ভোল্টেজ পরিচালনা করার জন্য ডিজাইন করা হয়েছে।
• বোর্ডের উভয় সংস্করণই সম্ভাব্য ট্রান্সফরমার দিয়ে সজ্জিত যা তাদের সেকেন্ডারি আউটপুটগুলি থেকে 1.6 ভি rms এর একটি নামমাত্র আউটপুট ভোল্টেজ সরবরাহ করে।বায়ু কোর বর্তমান ট্রান্সফরমার ব্যবহার করা হয়, একটি নামমাত্র সেকেন্ডারি আউটপুট ভোল্টেজ প্রদান করে যা 0 থেকে 0.8 V rms পর্যন্ত হয় 50 বা 60 Hz এ।

ইনস্টলেশন

• প্রস্তুতিঃ সহায়ক ক্যাবিনেটের দরজা খুলুন এবং এগিয়ে যাওয়ার আগে বিদ্যুৎ বন্ধ আছে কিনা তা নিশ্চিত করার জন্য সমস্ত বৈদ্যুতিক সার্কিট পরীক্ষা করা নিশ্চিত করুন।
• ক্যাবলগুলি সংযোগ বিচ্ছিন্ন করাঃ সাবধানে বোর্ড থেকে সমস্ত ক্যাবলগুলি সংযোগ বিচ্ছিন্ন করুন, নিম্নলিখিত পদক্ষেপগুলি মেনে চলার বিষয়টি নিশ্চিত করুন-
  • সমস্ত তারের সঠিক সংযোগকারী নামের সাথে লেবেল করা আছে কিনা তা পরীক্ষা করুন, যেমন বোর্ডে চিহ্নিত করা হয়েছে, পরে পুনরায় সংযোগ সহজ করার জন্য।
  • ভোল্টেজ ইনপুটগুলির জন্য, TB1, TB2 এবং TB3 স্ক্রু সংযোগকারী থেকে তারের সংযোগ বিচ্ছিন্ন করুন।
  • কয়েল ইনপুট জন্য, TB4 এ তারের সংযোগ বিচ্ছিন্ন।
• মাউন্ট হার্ডওয়্যার হ্যান্ডলিংঃ কোনও মাউন্ট হার্ডওয়্যার সরঞ্জামটিতে ফেলে দেওয়া এড়াতে সতর্কতা অবলম্বন করুন, কারণ এটি পুনরায় পাওয়ার প্রয়োগের সময় সরঞ্জাম ক্ষতি বা ব্যক্তিগত আঘাতের কারণ হতে পারে।
• বোর্ড অপসারণঃ বোর্ডকে মাউন্ট করার জন্য তিনটি স্ক্রু সরান এবং সাবধানে বোর্ডটিকে তার অবস্থান থেকে বিচ্ছিন্ন করুন।
• নতুন বোর্ড ইনস্টল করাঃ নতুন বোর্ডটি সরানো বোর্ডের মতো একই অবস্থানে অবস্থান করুন এবং পূর্ববর্তী ধাপে সরানো তিনটি স্ক্রু ব্যবহার করে এটি স্ট্যান্ডআফগুলিতে নিরাপদে ইনস্টল করুন।
• তারগুলি এবং তারগুলি পুনরায় সংযুক্ত করাঃ সমস্ত তারগুলি এবং তারগুলি নতুন বোর্ডে পুনরায় সংযুক্ত করুন, নিশ্চিত করুন যে তারা সঠিকভাবে বসানো এবং লেবেলযুক্ত হিসাবে সংযুক্ত রয়েছে।এই পদক্ষেপ সঠিক কার্যকারিতা এবং সংযোগ বজায় রাখতে সাহায্য করে.
• চূড়ান্তকরণঃ একবার সমস্ত সংযোগ যাচাই করা এবং সুরক্ষিত হয়ে গেলে, প্রতিস্থাপন প্রক্রিয়াটি সম্পূর্ণ করতে সহায়ক ক্যাবিনেটের দরজাটি বন্ধ করুন। এটি সিস্টেমের অখণ্ডতা এবং সুরক্ষা নিশ্চিত করে।
