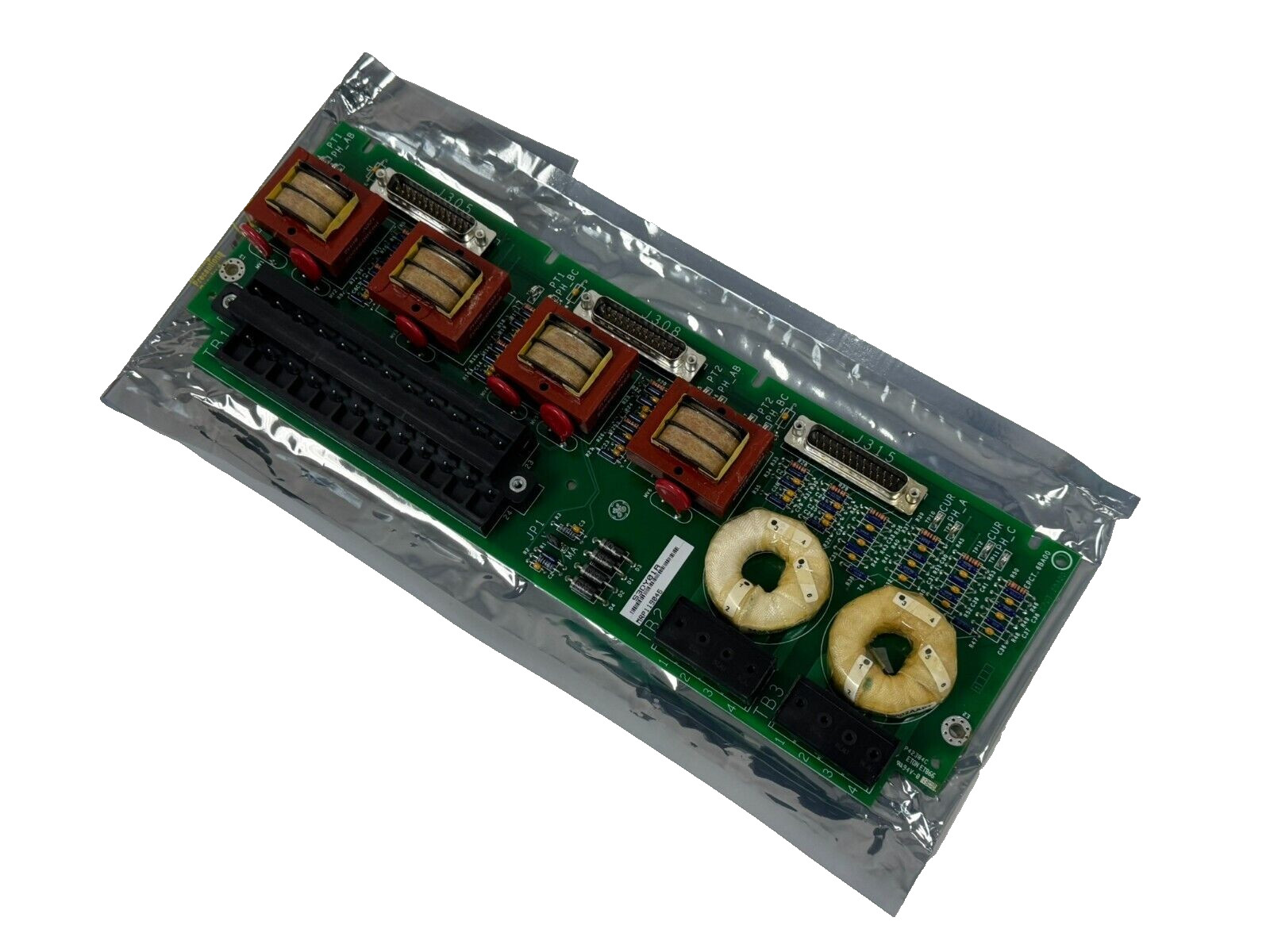

IS200EPCTG1AAA Exciter PT/CT টার্মিনাল বোর্ড

বর্ণনা

IS200EPCTG1AAA হল একটি Exciter PT/CT (EPCT) টার্মিনাল বোর্ড যা GE দ্বারা তৈরি করা হয়েছেএটি EX2100 উত্তেজনা সিস্টেমের একটি অংশ।উত্তেজক পিটি / সিটি (ইপিসিটি) টার্মিনাল বোর্ড একটি অপরিহার্য উপাদান হিসাবে বিশেষভাবে বিচ্ছিন্নতা ট্রান্সফরমার মাধ্যমে জেনারেটরের ভোল্টেজ এবং বর্তমানের সমালোচনামূলক পরিমাপ পরিচালনা করার জন্য ডিজাইন করা হয়েছেএই বোর্ডে দুটি 3-ফেজ জেনারেটর সম্ভাব্য ট্রান্সফরমার (পিটি) ভোল্টেজ ইনপুট এবং দুটি জেনারেটর বর্তমান ট্রান্সফরমার (সিটি) ইনপুট সংহত করা হয়েছে, যা 1 এ বা 5 এ এর বর্তমান বিকল্পগুলি সরবরাহ করে।বিচ্ছিন্নতা ট্রান্সফরমার থেকে সব আউটপুট সংকেত দক্ষতার EMIO বোর্ড থেকে ক্যাবল করা হয়এছাড়াও, ইপিসিটি একটি একক অ্যানালগ ইনপুটকে সামঞ্জস্য করে, যা ভোল্টেজ বা বর্তমান ইনপুট গ্রহণ করতে সক্ষম।সর্বাধিক নির্ভরযোগ্যতা চাহিদা অ্যাপ্লিকেশন জন্য, সিস্টেমটি তিনটি পর্যন্ত ইপিসিটি বোর্ডকে অন্তর্ভুক্ত করতে পারে, যা রিডন্ড্যান্স এবং সিস্টেমের স্থিতিশীলতা নিশ্চিত করে।

• বোর্ডের কার্যকারিতা গ্রাহকের সম্ভাব্য ট্রান্সফরমার থেকে জেনারেটর ভোল্টেজ গ্রহণ করে, সুইচগুলির মাধ্যমে এই ইনপুটগুলিকে টিবি 1 এ পরিচালিত করে।এই সেটআপ 12 AWG তারের ব্যবহার করে 1000 ফুট পর্যন্ত তারের দৈর্ঘ্য জন্য অনুমতি দেয়. পিটি ইনপুটগুলি, সাধারণত নামমাত্র 115 ভি আরএমএস এবং 50/60 হার্জ ফ্রিকোয়েন্সিতে কাজ করে, সম্ভাব্য বৈদ্যুতিক অস্বাভাবিকতার বিরুদ্ধে সুরক্ষা নিশ্চিত করার জন্য ফিউজ করা হয়।
• বোর্ডের ভিতরে, দুটি বিচ্ছিন্নতা ট্রান্সফরমার কার্যকরভাবে তিনটি তারের ওপেন ডেল্টা ভোল্টেজ পরিমাপ সম্পাদন করে, একটি 115 ভি rms ইনপুট থেকে 1.533 ভি rms এর আউটপুট উত্পাদন করে।দুটি জেনারেটর বর্তমান ইনপুট CTs থেকে non-pluggable টার্মিনাল ব্লক সংযুক্ত করা হয়, TB2 এবং TB3। প্রতিটি বর্তমান ট্রান্সফরমার একটি 0-1 এ rms মোড়ক এবং একটি 0-5 এ rms মোড়ক রয়েছে, যার মধ্যে কেবলমাত্র একটি ইপিসিটি-তে তারযুক্ত। ট্রান্সফরমার থেকে বোর্ড পর্যন্ত তারের দৈর্ঘ্য 1000 ফুট পর্যন্ত প্রসারিত হতে পারে,নির্ভরযোগ্য ট্রান্সমিশনের জন্য #10 AWG পর্যন্ত তারের গেইজ সামঞ্জস্য করে.
• এটিতে চারটি ভোল্টেজ টেস্ট পয়েন্ট (টিপি৯-১২) রয়েছে, যা জেনারেটরের বর্তমান বিচ্ছিন্নতা ট্রান্সফরমারগুলির সেকেন্ডারি সাইডের প্রতিটি পায়ে কৌশলগতভাবে অবস্থিত।এটা গুরুত্বপূর্ণ যে এই পরীক্ষা পয়েন্ট পরিমাপ ডিভাইসের মাধ্যমে গ্রাউন্ড করা উচিত নয় লক্ষনীয়.
• সঠিক পরিমাপ নিশ্চিত করতে এবং সম্ভাব্য হস্তক্ষেপ প্রতিরোধ করতে এই নকশা সিদ্ধান্তটি অপরিহার্য যা পরিমাপের নির্ভুলতা হ্রাস করতে পারে।
• বোর্ডের বিন্যাস, বোর্ড বিন্যাসে চিত্রিত হিসাবে, উপাদানগুলির বিন্যাস প্রদর্শন করে। T1 থেকে T6 ভোল্টেজ এবং বর্তমান বিচ্ছিন্নতা ট্রান্সফরমার নির্দেশ করে,তাদের নিজ নিজ পরিমাপের জন্য প্রয়োজনীয়. টার্মিনাল ব্লক টিবি 1, দুটি স্ক্রু দ্বারা স্থানে রাখা, প্রয়োজন হলে অপসারণের জন্য ডিজাইন করা হয়েছে। তবে, টার্মিনাল ব্লক টিবি 2 এবং টিবি 3 ইচ্ছাকৃতভাবে স্থির করা হয়,সম্ভাব্য সিটি ওপেন সার্কিট পরিস্থিতির বিরুদ্ধে একটি প্রতিরক্ষামূলক ব্যবস্থা হিসাবে কাজ করে.
• একটি সরল নিয়ন্ত্রণ সেটআপে, ভোল্টেজ সংকেতগুলি J305 সংযোগকারীর মাধ্যমে এম 1 নিয়ামকটিতে অবস্থিত EMIO বোর্ডে পরিচালিত হয়। বিপরীতভাবে, একটি অতিরিক্ত নিয়ন্ত্রণ কনফিগারেশনে,এই সংকেতগুলি বিতরণ করা হয়, সংযোগকারী J305, J308, এবং J315 এর সাথে সংযোগ করার অনুমতি দেয়। পরবর্তীকালে, তারা রিডান্ডান্সি এবং সিস্টেমের স্থিতিস্থাপকতা নিশ্চিত করে, নিয়ামক M1, M2, এবং C এ প্রেরণ করা হয়।
• আটটি ভোল্টেজ টেস্ট পয়েন্ট (টিপি 1-8) এর মাধ্যমে পরিমাপকে সহজতর করে তোলে, যা বিচ্ছিন্নতা ট্রান্সফরমারগুলির গৌণ দিকের প্রতিটি পায়ে কৌশলগতভাবে অবস্থিত।এই পরীক্ষার পয়েন্টগুলি ডায়াগনস্টিক এবং পরীক্ষার উদ্দেশ্যে সুবিধাজনক অ্যাক্সেস সরবরাহ করে.
• সিস্টেমটি তিনটি 25-পিন সাব-ডি সংযোগকারীকে অন্তর্ভুক্ত করে, যথা J305, J308, এবং J315। এই সংযোগকারীগুলি EBKP ব্যাকপ্লেনে তারের সংযোগের জন্য মনোনীত করা হয়,ইএমআইও বোর্ডের সাথে নিখুঁত সংযোগ সক্ষম করে, যার ফলে সিস্টেম কনফিগারেশনের মধ্যে যোগাযোগ এবং ডেটা স্থানান্তর সহজতর হয়।
