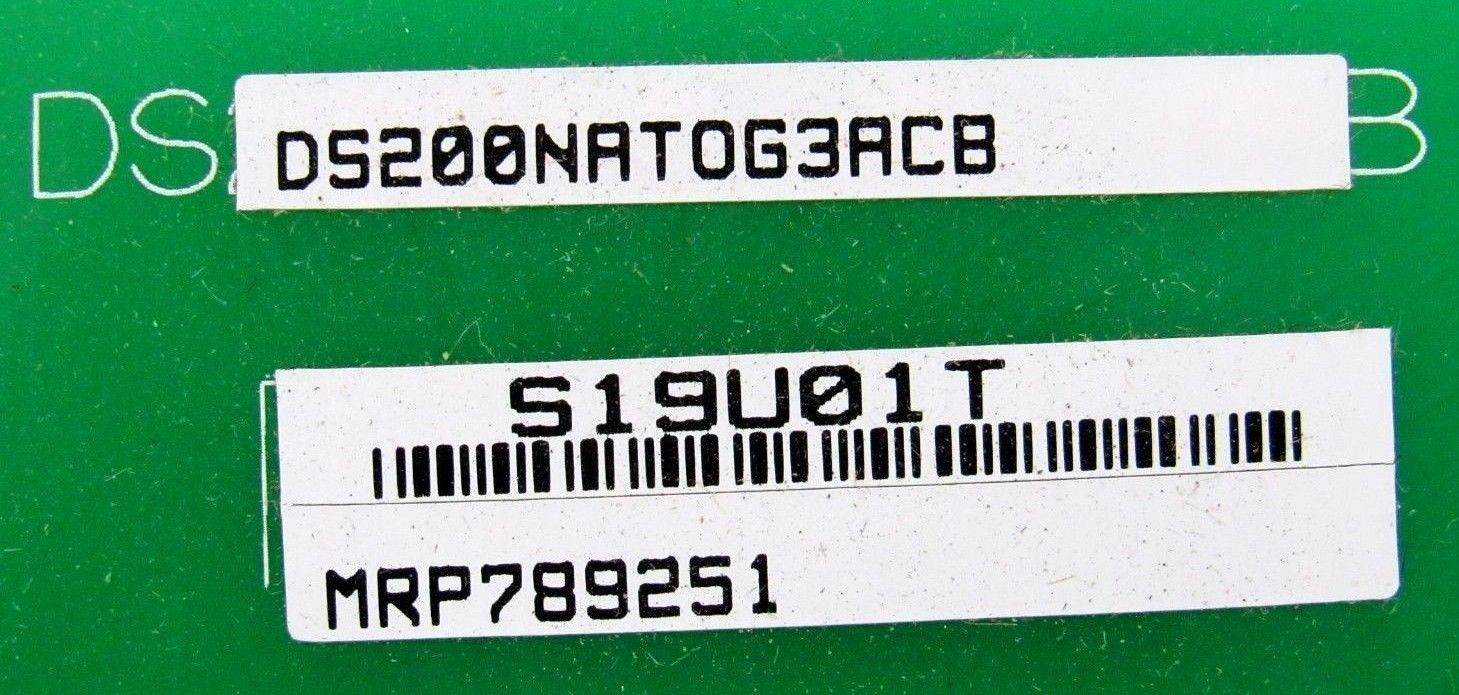

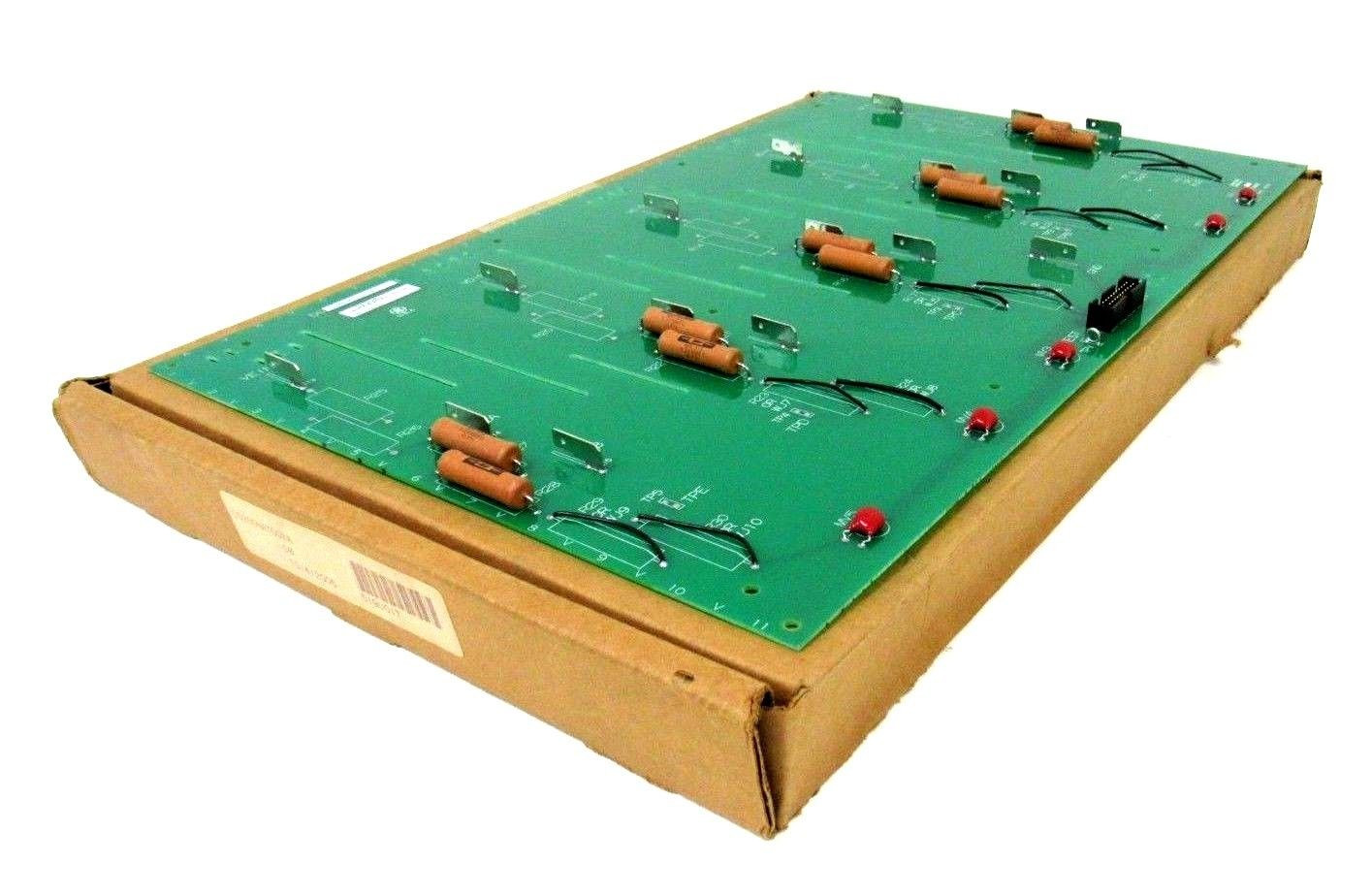

পণ্যঃDS200NATOG3ACB সাধারণ বৈদ্যুতিক সার্কিট বোর্ড

DS200NATOG3ACB একটি ভোল্টেজ ফিডব্যাক স্কেলিং বোর্ড যা জিই দ্বারা তৈরি করা হয়েছে।এটি জিই স্পিডট্রনিক মার্ক ভি কন্ট্রোল সিস্টেমের অংশ। এটি একটি এসসিআর (সিলিকন নিয়ন্ত্রিত সংশোধনকারী) সেতু থেকে ভোল্টেজ ফিডব্যাক পরিচালনা করে এবং স্কেল করে।এর প্রাথমিক ফাংশন উভয় এসি এবং ডিসি ভোল্টেজ SCR সেতু দ্বারা উত্পাদিত attenuate হয়, যা সঠিক ফিডব্যাক পরিমাপের জন্য অপরিহার্য।

বৈশিষ্ট্য

• বোর্ডটি এসসিআর ব্রিজ দ্বারা উত্পাদিত উচ্চ ভোল্টেজের বিস্তারকে এমন স্তরে হ্রাস করে কাজ করে যা নিয়ন্ত্রণ সিস্টেম দ্বারা নিরাপদে এবং নির্ভুলভাবে প্রক্রিয়া করা যেতে পারে।এই হ্রাস নিশ্চিত করে যে এসসিআর ব্রিজ থেকে ফিডব্যাক সংকেত সঠিক এবং নির্ভরযোগ্য.
• তার হ্রাস ভূমিকা ছাড়াও, বোর্ডটি নিয়ন্ত্রণ ব্যবস্থার অন্যান্য সমালোচনামূলক উপাদানগুলির সাথে একীভূত হয়। এটি একটি গেট বিতরণ এবং স্থিতি বোর্ডের সাথে সহযোগিতা করে,যা এসসিআর ব্রিজের অপারেশনের জন্য প্রয়োজনীয় গেট ইমপলস এবং স্ট্যাটাস সিগন্যালের বিতরণ পরিচালনা করেবোর্ডটি একটি ভিএমই ব্যাকপ্লেনের সাথেও ইন্টারফেস করে, যা সিস্টেম ইন্টিগ্রেশনের জন্য প্রয়োজনীয় সংযোগ এবং যোগাযোগের পথ সরবরাহ করে।
• এসসিআর ব্রিজ ভোল্টেজ হ্রাস করে এবং গেট ডিস্ট্রিবিউশন বোর্ড এবং ভিএমই ব্যাকপ্লেনের সাথে একত্রে কাজ করে,বোর্ড নিশ্চিত করে যে ভোল্টেজ ফিডব্যাক সঠিকভাবে স্কেল করা হয় এবং নিয়ন্ত্রণ ব্যবস্থায় কার্যকরভাবে সংহত করা হয়এটি বৈদ্যুতিক সিস্টেমের সামগ্রিক স্থিতিশীলতা এবং কর্মক্ষমতা অবদান রাখে।

ইনপুট

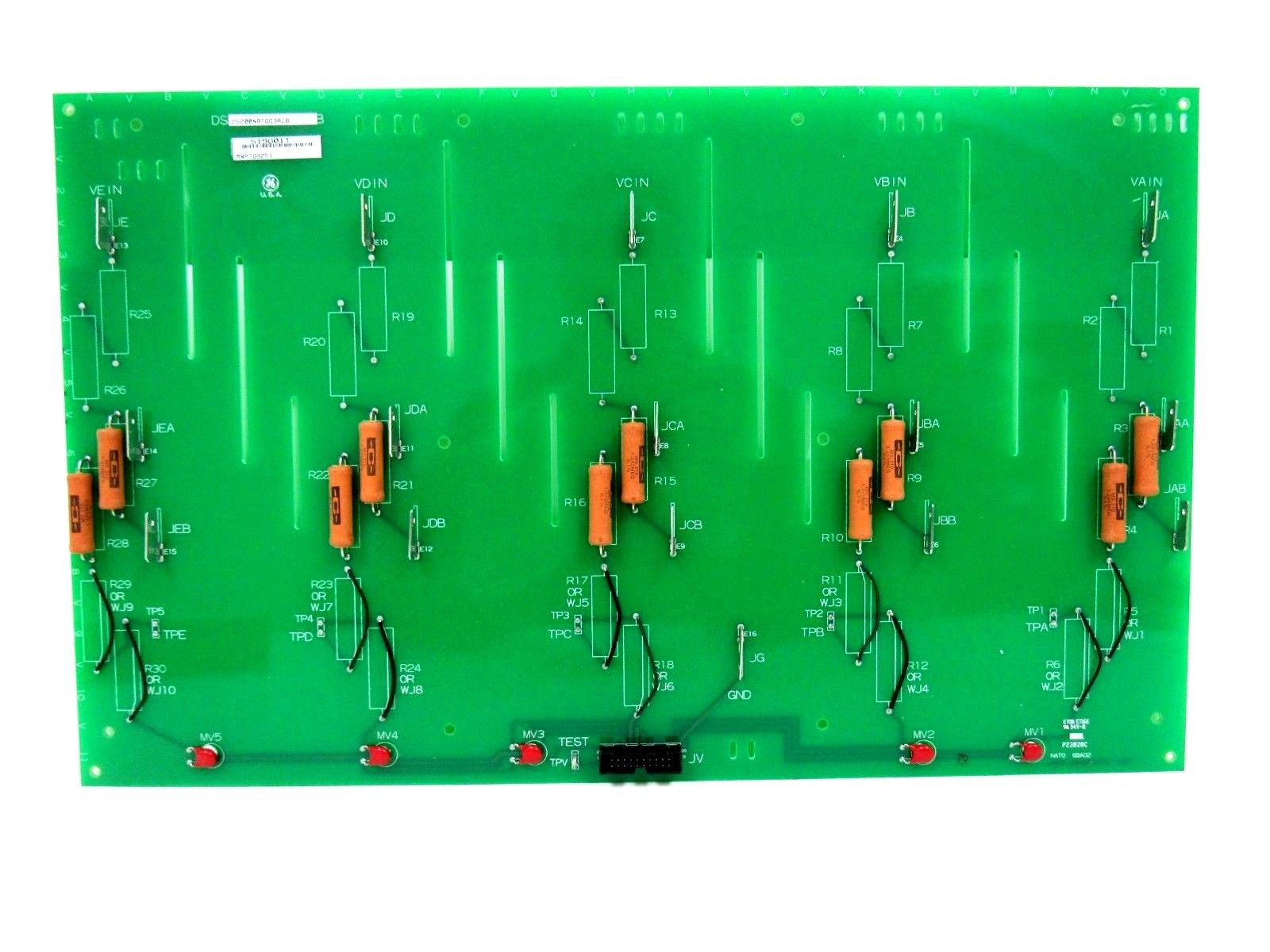

• বোর্ডটি পাঁচটি একই সিরিজ-সংযুক্ত স্ট্রিংগুলির সাথে সুনির্দিষ্ট প্রতিরোধের সাথে ডিজাইন করা হয়েছে। এই স্ট্রিংগুলি বিশেষভাবে বিভিন্ন ধরণের ভোল্টেজ ইনপুট পরিচালনা করতে সাজানো হয়েছে।
• এসসিআর ব্রিজের তিনটি এসি ফেজের প্রত্যেকটির জন্য একটি স্ট্রিং নিবেদিত রয়েছে, পাশাপাশি ধনাত্মক এবং নেতিবাচক ডিসি বাস ভোল্টেজের জন্য প্রতিটি স্ট্রিং রয়েছে।
• প্রতিটি প্রতিরোধক স্ট্রিং ইনপুট স্টেব সংযোগকারী এবং তারের জাম্পারগুলির সংমিশ্রণের মাধ্যমে বিভিন্ন ইনপুট ভোল্টেজ পরিচালনা করতে কনফিগার করা যেতে পারে।
• বোর্ডটি তিনটি ভিন্ন ইনপুট স্টেব সংযোগকারী এবং দুটি তারের জাম্পার নির্বাচন করে, যা ইনপুট ভোল্টেজগুলিকে পাঁচটি নির্দিষ্ট স্তরে হ্রাস করার অনুমতি দেয়ঃ 6900 ভোল্ট, 4200 ভোল্ট, 3300 ভোল্ট,২২০০ ভোল্ট, অথবা 1200 ভোল্ট। এই কনফিগারিবিলিটি নিশ্চিত করে যে বোর্ডটি বিভিন্ন ভোল্টেজ প্রয়োজনীয়তা এবং অপারেটিং অবস্থার জন্য উপযুক্ত হতে পারে।

আউটপুট

• পাঁচটি প্রতিরোধক স্ট্রিং থেকে আউটপুটগুলি একক 20-পিনের রিবন হেডারে একত্রিত হয়।এই রিবন শিরোনাম নিয়ন্ত্রণ সিস্টেমের মধ্যে অন্যান্য উপাদান সঙ্গে ইন্টারফেস জন্য প্রাথমিক সংযোগ বিন্দু হিসেবে কাজ করে. একটি 20 পিনের রিবন হেডার ব্যবহার করে, ন্যাটো বোর্ড দক্ষতার সাথে পাঁচটি স্ট্রিং থেকে এক সংহত আউটপুট ইন্টারফেসে স্কেল করা ভোল্টেজ সংকেতগুলিকে চ্যানেল করে,অন্যান্য সিস্টেম উপাদানগুলির সাথে সহজ সংহতকরণ সহজতর করা.
• আউটপুট সিগন্যালের নিরাপত্তা ও নির্ভরযোগ্যতা নিশ্চিত করার জন্য, প্রতিটি আউটপুট একটি ধাতু অক্সাইড ভারিস্টর (MOV) দিয়ে সজ্জিত।MOV অত্যধিক ভোল্টেজ অবস্থার বিরুদ্ধে সিস্টেম রক্ষা একটি গুরুত্বপূর্ণ ভূমিকা পালন করে. ইনপুট ভোল্টেজ এখনও উপস্থিত থাকাকালীন আউটপুট রিবন সার্কিটটি বিচ্ছিন্ন হলে, এমওভি ভোল্টেজটি ক্ল্যাম্প এবং সীমাবদ্ধ করার জন্য কাজ করে,সিস্টেম বা অন্যান্য সংযুক্ত উপাদান ক্ষতিগ্রস্ত করতে পারে এমন স্তরে এটি বৃদ্ধি থেকে প্রতিরোধ করাএই সুরক্ষা ব্যবস্থাটি আউটপুট সংকেতগুলির অখণ্ডতা বজায় রাখতে সহায়তা করে এবং নিশ্চিত করে যে সিস্টেমটি নিরাপদ ভোল্টেজ পরামিতিগুলির মধ্যে কাজ করে।
• লোড রেজিস্টার, যা সঠিক ভোল্টেজ পরিমাপ এবং সংকেত স্কেলিংয়ের জন্য অপরিহার্য, বোর্ডে অবস্থিত নয়। পরিবর্তে এটি গেট বিতরণ এবং স্থিতি বোর্ডে অবস্থিত।এই নকশা পছন্দ বোর্ড ভোল্টেজ attenuation এবং স্কেলিং এর তার প্রাথমিক ফাংশন উপর ফোকাস করতে পারবেন, যখন গেট বিতরণ এবং অবস্থা বোর্ডে অবস্থিত লোড রেজিস্টার, পরিমাপযোগ্য ভোল্টেজ মানগুলিতে দুর্বল সংকেতগুলির রূপান্তর পরিচালনা করে।এই ব্যবস্থা ন্যাটো বোর্ডের কার্যকারিতা সুষ্ঠু করতে সাহায্য করে এবং বৃহত্তর নিয়ন্ত্রণ ব্যবস্থার সাথে কার্যকর সংহতকরণ নিশ্চিত করে.

WOC এর Mark V spare এর সবচেয়ে বড় স্টক আছে এবং আমরা গ্যারান্টি দিয়ে আপনার ত্রুটিপূর্ণ spare parts ঠিক করতে পারি।নিয়ন্ত্রণের পৃথিবীআমাদের বিশেষজ্ঞদের দল আপনার জরুরী প্রয়োজনীয়তা সম্পর্কিত জরুরী খুচরা যন্ত্রাংশের জন্য 24 ঘন্টা উপলব্ধ, আমাদের সাথে যোগাযোগ করুন।
