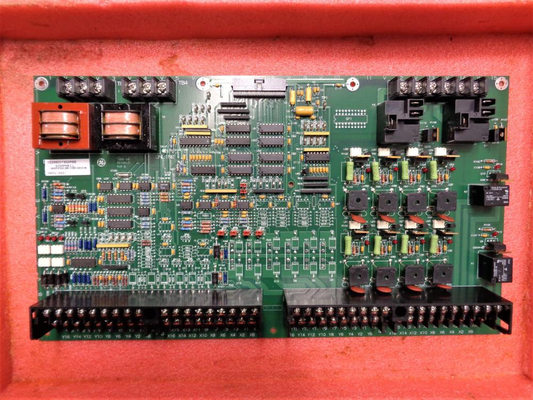

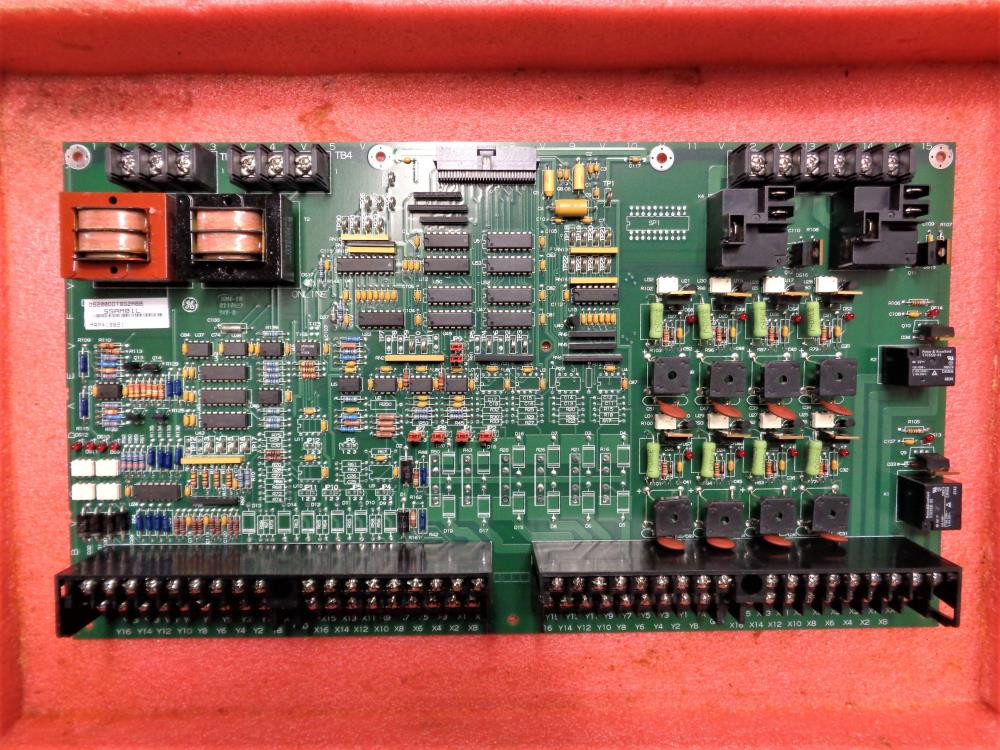

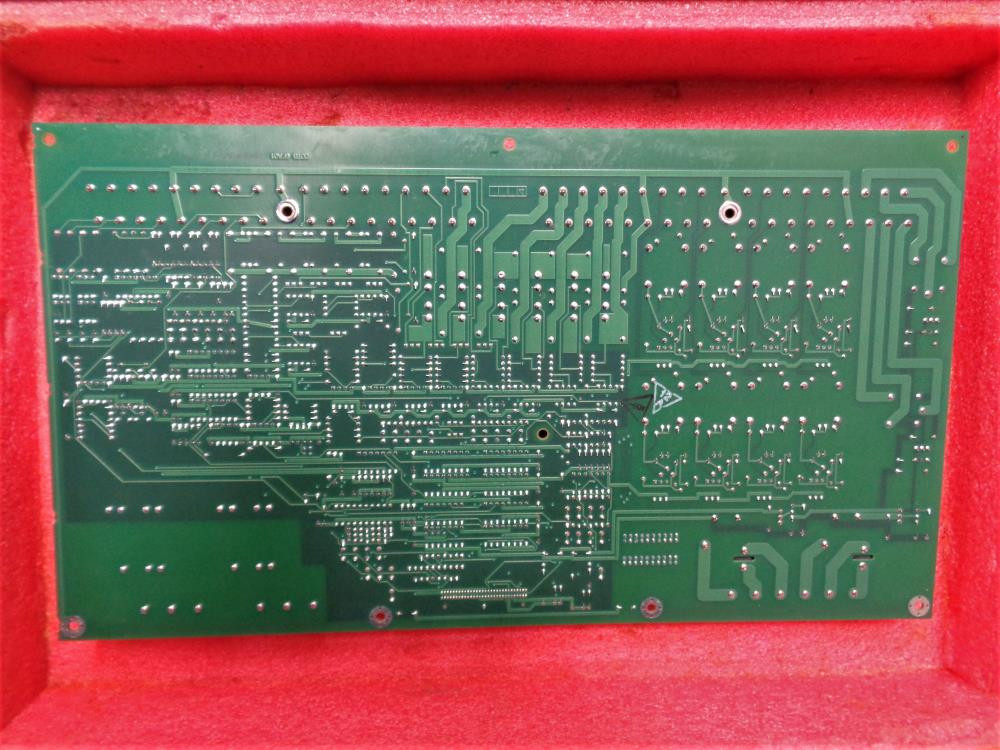

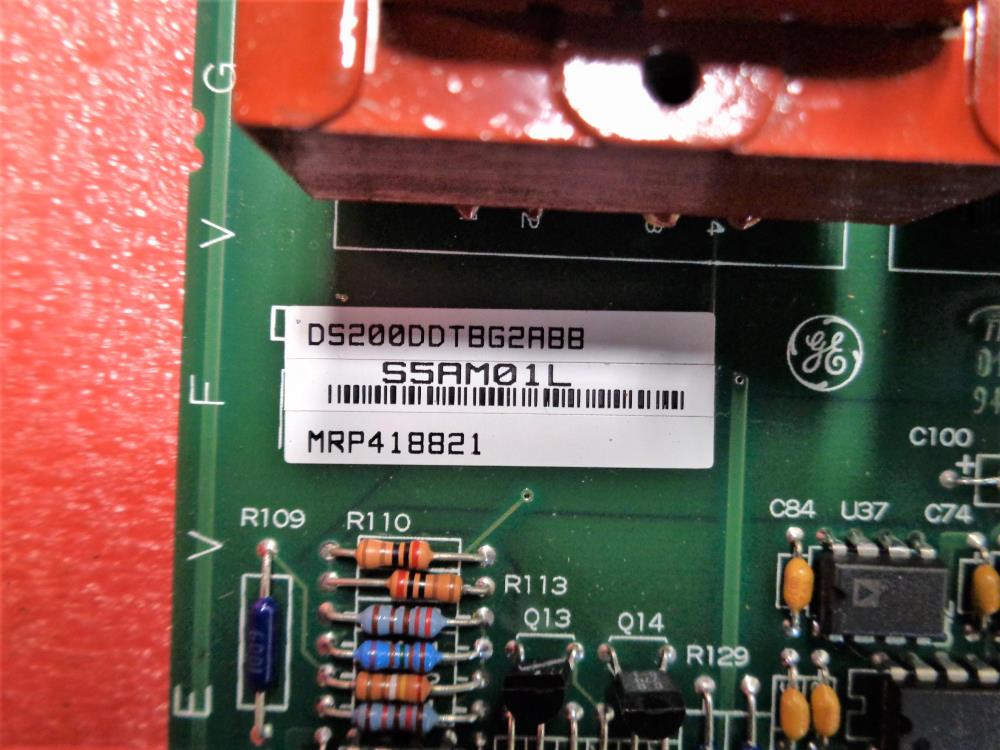

DS200DDTBG2ABB একটি LCI Auxiliary I/O টার্মিনাল বোর্ড।এই পিসিবি তৈরি করা হয়েছিল জিই এর মার্ক ভি সিস্টেমের জন্য একটি উপাদান হিসেবে।মার্ক ভি ছিল স্পিডট্রনিক গ্যাস এবং বাষ্প টারবাইন ম্যানেজমেন্ট সিস্টেমের দ্বিতীয়টি যা সমালোচনামূলক নিয়ন্ত্রণ এবং সুরক্ষা পরামিতিগুলিতে ট্রিপল রিডন্ড্যান্ট ব্যাক-আপ সরবরাহ করেএই DS200DDTBG2ABB বোর্ডের Mark V পণ্য সিরিজের মধ্যে অন্তর্নির্মিত ডায়াগনস্টিক, অনলাইন রক্ষণাবেক্ষণ এবং সরাসরি সেন্সর ইন্টারফেসের মতো বৈশিষ্ট্যও রয়েছে।The DS200DDTBG2ABB PCB featured on this personalized product page is actually not the original LCI Auxiliary I/O Terminal Board manufactured for placement in the larger Mark V Turbine Control System Series; যে DS200DDTBG2 মূল মুদ্রিত সার্কিট বোর্ড এই DS200DDTBG2ABB পণ্যের তিনটি উল্লেখযোগ্য পণ্য সংশোধন অনুপস্থিত হবে।

হার্ডওয়্যার টিপস এবং স্পেসিফিকেশন

DS200DDTBG2ABB একটি উচ্চ ভোল্টেজ বোর্ড। এর ফাংশনটি সহায়ক I / O সংকেতগুলির জন্য সিস্টেম সংযোগ তৈরি করা।এই বিশেষ উদ্দেশ্য Mark V টারবাইন কন্ট্রোল সিস্টেম সিরিজ কার্যকারিতা দেওয়া,এটা সত্যিকারের বিস্ময়কর হওয়া উচিত না যে এই DS200DDTBG2ABB পণ্য প্রস্তাব তার নিজস্ব উচ্চতর সিরিজ ব্যবহার করে.DS200DDTBG2ABB বোর্ডটি DS200ADMA বোর্ড থেকে পাওয়ার গ্রহণ করে এবং এটি DS200DSPC ডিজিটাল সিগন্যাল প্রসেসর কন্ট্রোল বোর্ডে অবস্থিত একটি কন্যা বোর্ড মডিউল।DS200DDTBG2ABB একাধিক ইনপুট এবং আউটপুট দিয়ে নির্মিত হয়। এই আউটপুটগুলির মধ্যে উচ্চ ভোল্টেজ এসি ইনপুট (2,) উচ্চ বর্তমান সংকেত ইনপুট (6,) নিম্ন বর্তমান সংকেত ইনপুট (3,) 4-20 mA বর্তমান লুপ ইনপুট (২ পর্যন্ত),) এবং অ-নির্দিষ্ট ভোল্টেজ ইনপুট।এই DS200DDTBG2ABB LCI Auxiliary I/O টার্মিনাল বোর্ডের সমাবেশের বর্তমান লুপ ইনপুটগুলি জাম্পার ব্যবহার করে CT বা LEM ইনপুট চ্যানেল থেকে পুনরায় বরাদ্দ করা হয়।এখানে প্রদর্শিত DS200DDTBG2ABB বোর্ড এছাড়াও চারটি বাফারযুক্ত এনালগ আউটপুট এবং দুটি 4-20mA বর্তমান আউটপুট আছেএই বোর্ডে ১৬টি ডিজিটাল ইনপুট/আউটপুট রয়েছে।

DS200DDTBG2ABB পিসিবি 33 টিপি পরীক্ষার পয়েন্ট দিয়ে নির্মিত, সংকেত পরিমাপের জন্য ব্যবহৃত, সেইসাথে 17 LEDs (DS1-DS17.) বোর্ডের মধ্যে রয়েছে 12 টি জাম্পার সুইচ যার প্রতিটিতে 3 টি অবস্থান রয়েছেএই সুইচগুলির জন্য কারখানার সেটিং 1-2 অবস্থানে রয়েছে। স্ট্যান্ডার্ড ভোল্টেজ-সীমাবদ্ধ হার্ডওয়্যার উপাদানগুলির ক্ষেত্রে,DS200DDTBG2ABB LCI Auxiliary I/O Terminal Board দুটি ট্রান্সফরমার ব্যবহার করে, চারটি রিলে এবং চৌদ্দটি ট্রানজিস্টর। DS200DDTBG2ABB ক্যাপাসিটার এবং প্রতিরোধক ব্যবহার করে,এবং এটির একটি সমন্বয় রয়েছে যা পিসিবি লেপের সাধারণ স্টাইলের দ্বারা সুরক্ষিত যে এটি রাসায়নিকভাবে চিকিত্সা করা হয়েছে.এই DS200DDTBG2ABB মার্ক ভি সিরিজের পণ্যটির অভ্যন্তরীণ সমাবেশটিতে আটটি ভারিস্টর এবং পনেরটি রেজিস্টর নেটওয়ার্ক অ্যারে রয়েছে।অবশেষে এই DS200DDTBG2ABB প্রিন্টেড সার্কিট বোর্ডের পাঁচটি টার্মিনাল স্ট্রিপ রয়েছে যা তিনটি স্ক্রু পজিশন থেকে ৩৬টি স্ক্রু পজিশন পর্যন্ত পরিবর্তিত হয় এবং এতে অনেকগুলি ইন্টিগ্রেটেড সার্কিট রয়েছে,বোর্ড সনাক্তকরণ এবং হার্ডওয়্যার সংশোধন তথ্য সহ একটি চিপ সহ.বোর্ড ফাংশন, অ্যাপ্লিকেশন ডেটা, বৈশিষ্ট্য এবং ইনস্টলেশন সম্পর্কে আরও তথ্য GEI-100219 এ পাওয়া যাবে,জেনারেল ইলেকট্রিকের একটি প্রকাশনা যা এই DS200DDTBG2ABB পণ্য সিরিজকে একটি Mark V লিগ্যাসি সিরিজ পণ্য অফার হিসাবে ইন্টারনেটের মাধ্যমে পুনরুদ্ধার করা কঠিন হতে পারে.এই DS200DDTBG2ABB উচ্চ ভোল্টেজের LCI Auxiliary I/O টার্মিনাল বোর্ডের চূড়ান্ত ক্রয় সিদ্ধান্ত নেওয়ার আগে, it is crucial to realize that its originally-introduced performance specifications and dimensions have been impacted through its inclusion of a full product revision table with two functional product revisions and an artwork configuration revision.
