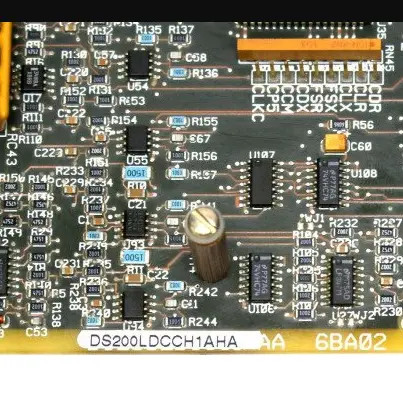

DS200LDCCH1AHA কার্ডটি জেনারেল ইলেকট্রিক দ্বারা ড্রাইভ কন্ট্রোল এবং LAN (স্থানীয় এলাকা নেটওয়ার্ক) যোগাযোগ বোর্ড হিসাবে তৈরি করা হয়েছিল।এই কার্ডটি বেশ কিছু ডিরেক্টো-ম্যাটিক ২০০০ উত্তেজক এবং ড্রাইভের মধ্যে ইনস্টল করার জন্য উপযুক্ত. ইনস্টল করার পরে কার্ডটি হোস্ট ড্রাইভে বেশ কয়েকটি I/O কন্ট্রোল এবং ড্রাইভ ফাংশন পরিষেবা সরবরাহ করে।

চারটি মাইক্রোপ্রসেসর DS200LDCCH1AHA যোগাযোগ বোর্ডে অবস্থিত। কার্ডে একটি ল্যান কন্ট্রোল প্রসেসর (এলসিপি) রয়েছে যা পাঁচটি ভিন্ন বাস সিস্টেম গ্রহণ করতে সক্ষম।কার্ডে একটি ড্রাইভ কন্ট্রোল প্রসেসর (ডিসিপি) অন্তর্ভুক্ত রয়েছে যা অ্যানালগ এবং ডিজিটাল I / O সংকেত উভয়কেই রূপান্তর করতে ব্যবহৃত হয়. ডিসিপি সংকেত সংকেত এবং টাইমারগুলির মতো সংযুক্ত পেরিফেরিয়াল ডিভাইসগুলি থেকে ইনকামিং I / O সংকেতগুলি রূপান্তর করতেও ব্যবহার করা যেতে পারে।

ডিজিটাল I/O সংকেত সাধারণত মোটর কন্ট্রোল প্রসেসর (এমসিপি) দিয়ে প্রক্রিয়াজাত করা হয়। যদি এমসিপিতে প্রেরিত সংকেতগুলি প্রক্রিয়াকরণের জন্য অতিরিক্ত শক্তির প্রয়োজন হয়,কো-মোটর প্রসেসর (সিএমপি) এই জন্য অতিরিক্ত বোর্ড শক্তি প্রদান করবেব্যবহারকারীরা সহজেই বোর্ড ডায়াগনস্টিক এবং ত্রুটি কোড অ্যাক্সেস করতে পারেন সংযুক্ত অ্যালফানুমেরিক প্রোগ্রামিং কীপ্যাডের মাধ্যমে।

DS200LDCCHAHA হল জেনারেল ইলেকট্রিক দ্বারা উন্নত একটি ল্যান যোগাযোগ সার্কিট বোর্ড।এটি GE EX2000 উত্তেজনা এবং DC2000 পণ্য লাইনে ব্যবহৃত হয় এবং এটি একটি উন্নত 7-স্তর সার্কিট বোর্ড যা মূলত EX2000 এবং DC2000 এর মস্তিষ্কবোর্ডের প্রধান কাজগুলির মধ্যে রয়েছে অপারেটর ইন্টারফেস, ল্যান যোগাযোগ, ড্রাইভ এবং মোটর প্রসেসিং এবং ড্রাইভ রিসেট।এটিতে মাইক্রোপ্রসেসর নিয়ন্ত্রিত ল্যান (লোকাল এরিয়া নেটওয়ার্ক) যোগাযোগ সহ বেশ কয়েকটি বোর্ড বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে, নিয়ন্ত্রিত ড্রাইভ এবং মোটর প্রসেসিং, অপারেটর ইন্টারফেস এবং সম্পূর্ণ ড্রাইভ রিসেট। বোর্ডে চারটি মাইক্রোপ্রসেসর রয়েছে, যা এটিকে I / O এবং ড্রাইভ নিয়ন্ত্রণের ব্যাপক কভারেজ সরবরাহ করে।ড্রাইভ কন্ট্রোল প্রসেসর বোর্ডে অবস্থান U1 হিসাবে অবস্থিত এবং এটি ইন্টিগ্রেটেড I / O পেরিফেরিয়াল প্রদান করেদ্বিতীয়টি হল একটি মোটর কন্ট্রোল প্রসেসর যা বোর্ডে U21 নামে পরিচিত।এই প্রসেসরের সাথে মোটর কন্ট্রোল সার্কিট্রি এবং I/O (অ্যানালগ এবং ডিজিটাল) যোগাযোগ উপলব্ধ. U35 হল কো-মোটর প্রসেসরের অবস্থান। শুধুমাত্র যখন অতিরিক্ত প্রক্রিয়াকরণের প্রয়োজন হয় তখন এই বিভাগটি উন্নত গণিত সম্পাদন করতে কাজ করে যা এমসিপি গণনা করতে পারে না।

বোর্ডে পাওয়া শেষ প্রসেসরটি হল অবস্থান U18 এ LAN নিয়ন্ত্রণ প্রসেসর। এই প্রসেসরটি পাঁচটি বাস সিস্টেম (DLAN+, DLAN, Genius, CPL, এবং C-bus) গ্রহণ করে।একটি ব্যবহারকারী ইন্টারফেস সিস্টেম একটি সংযুক্ত অ্যালফানুমেরিক কীপ্যাডের সাথে উপলব্ধ যা ব্যবহারকারীদের সিস্টেম সেটিংস এবং ডায়াগনস্টিকগুলি দেখতে এবং সামঞ্জস্য করতে দেয়.
