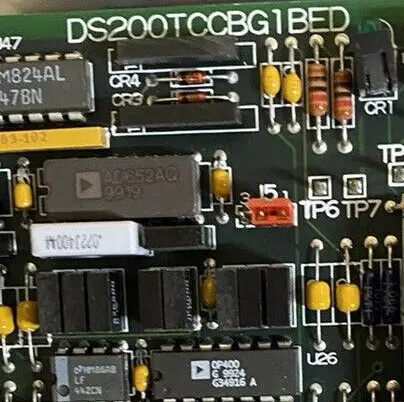

GE I/O TC2000 অ্যানালগ বোর্ড DS200TCCBG1BED-এ একটি 80196 মাইক্রোপ্রসেসর এবং একাধিক PROM মডিউল রয়েছে। এতে একটি LED এবং ২টি ৫০-পিন সংযোগকারীও রয়েছে।LED বোর্ডের পাশের দৃশ্য থেকে দৃশ্যমান. ৫০ পিন সংযোগকারীগুলির আইডি হল JCC এবং JDD। মাইক্রোপ্রসেসর PROM মডিউলগুলিতে প্রসেসিং নির্দেশাবলী এবং ফার্মওয়্যার ব্যবহার করে।আপনি প্রতিস্থাপন বোর্ড ইনস্টল করার সময় আরও প্রোগ্রামিং বা ফার্মওয়্যার আপডেট প্রয়োজন হয় না. যা দরকার তা হল PROM মডিউলগুলিকে পুরানো বোর্ড থেকে প্রতিস্থাপন বোর্ডের সকেটগুলিতে সরানো। এইভাবে, আপনি ড্রাইভ কার্যকলাপ পুনরায় শুরু করতে পারেন এবং জানেন যে প্রসেসিং একই হবে।

আপনাকে রিবেন ক্যাবলগুলিকে প্রতিস্থাপন বোর্ডে একই সংযোগকারীগুলিতে পুনরায় সংযুক্ত করতে হবে। এটি 50 পিনের রিবন ক্যাবলগুলির জন্য এবং 34 পিনের রিবন ক্যাবলগুলির জন্যও প্রযোজ্য।কারণ এখানে ৫৩৪ পিনের সংযোগকারী আছে, একটি সম্ভাবনা আছে যে আপনি রিবন ক্যাবলগুলি ভুল সংযোগকারীগুলিতে সংযুক্ত করতে পারেন। 50 পিন সংযোগকারীগুলি ভুল সংযোগকারীগুলিতে সংযুক্ত করার সম্ভাবনাও রয়েছে।সব সংযোগকারী সংযোগকারী আইডি আছে এবং এমনকি যদি প্রতিস্থাপন বোর্ড একটি নতুন সংস্করণ, সংযোগকারী আইডি একই হবে.

আপনি খুঁজে পেতে পারেন যে প্রতিস্থাপন বোর্ডের উপাদানগুলি বিভিন্ন স্থানে রয়েছে এবং যে উপাদানগুলি ভিন্ন দেখায়। ব্যাপক পণ্য পরীক্ষার কারণে,সংস্করণগুলির মধ্যে সামঞ্জস্য বজায় রাখা হয় এবং প্রতিস্থাপন বোর্ডটি ত্রুটিযুক্ত বোর্ডের মতো একই প্রক্রিয়াজাতকরণের ফলাফল প্রদান করবে. রিবন তারগুলিকে নতুন বোর্ডের একই সংযোগকারীগুলিতে প্লাগ করুন এবং পুরানো বোর্ডকে নতুন বোর্ডের সাথে ম্যাপ করতে সংযোগকারী আইডিগুলি ব্যবহার করুন।

জেনারেল ইলেকট্রিক আই/ও টিসি২০০০ এনালগ বোর্ড ডিএস২০০টিসিসিবিজি১বিতে একটি ৮০১৯৬ মাইক্রোপ্রসেসর এবং একাধিক পিআরওএম মডিউল রয়েছে। এতে একটি এলইডি এবং ২৫০ পিন সংযোগকারীও রয়েছে।LED বোর্ডের পাশের দৃশ্য থেকে দৃশ্যমান. 50-পিন সংযোগকারীদের জন্য আইডিগুলি হল জেসিসি এবং জেডিডি। বোর্ডটি 3 টি জাম্পার দিয়েও ভরা হয়। জাম্পারগুলির বোর্ডের পৃষ্ঠে আইডি মুদ্রিত রয়েছে। আইডিগুলি হল জেপি 1, জেপি 2 এবং জেপি 3।

যখন মূল বোর্ডটি ড্রাইভে ইনস্টল করা হয়, তখন ইনস্টলার বোর্ডটিকে ড্রাইভের প্রয়োজনীয়তা সর্বোত্তমভাবে পূরণ করতে কনফিগার করে।jumpers jumpers অবস্থান পরিবর্তন করে কনফিগারেশন মান সেট করতে ইনস্টলার সক্ষম. জাম্পারগুলির ডিফল্ট অবস্থানগুলি বেশিরভাগ অবস্থার অধীনে ব্যবহৃত হয় এবং ইনস্টলার দ্বারা কোনও অতিরিক্ত পদক্ষেপের প্রয়োজন হয় না।কিছু পরিস্থিতিতে ইনস্টলার বোর্ডের সাথে প্রাপ্ত মুদ্রিত তথ্যে উপলব্ধ তথ্যের ভিত্তিতে জাম্পারের অবস্থান পরিবর্তন করে.

৩-পিন জাম্পারে, জাম্পার একসাথে ২ টি পিন কভার করে। উদাহরণস্বরূপ, জাম্পার পিন ১ এবং ২ বা পিন ২ এবং ৩ কভার করতে পারে।আপনার থাম্ব এবং নির্দেশক আঙুল দিয়ে জাম্পার ধরুন এবং এটি পিন থেকে টানুন. তারপর, নতুন পিন সঙ্গে jumper সারিবদ্ধ এবং অবস্থান এটি স্লাইড. কিছু jumpers বোর্ড কনফিগার করার জন্য ব্যবহার করা হয় না এবং শুধুমাত্র এক সমর্থিত অবস্থান আছে.এই ক্ষেত্রে বিকল্প অবস্থানটি একটি নির্দিষ্ট সার্কিট বা ফাংশন পরীক্ষা করার জন্য প্রস্তুতকারকের দ্বারা পণ্য পরীক্ষার জন্য ব্যবহৃত হয়.
