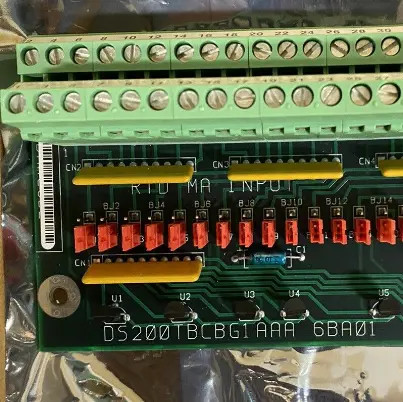

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsএই বোর্ডগুলির চারটি বিভাগ রয়েছে যার মধ্যে একটি I/O কন্ট্রোল বিভাগের মধ্যে মোট ৯টি স্লট রয়েছে।

টিবিসিবি বোর্ড সাধারণত 5 টি ছোট বোর্ডের একটি সিরিজের নীচে বৃহত্তর স্লটগুলির মধ্যে একটি দখল করে।এই বোর্ডটি টার্মিনেশন মডিউল আরটিডি এবং 4-20 এমএ ইনপুট (টিবিসিবি) নামেও পরিচিত এবং আর 5 কোরের মধ্যে কাজ করেএর প্রধান কাজ হল ইনপুট সিগন্যালগুলি ব্যবহার করা যা এটি টিসিসিবি বোর্ডে প্রেরণ করে যেখানে তারা বোর্ডে লেখা হয়।এটি নির্দিষ্ট হার্ডওয়্যার কনফিগারেশন আছে যা ইনস্টলেশন প্রক্রিয়ার মধ্যে সেটআপ করা প্রয়োজন.

BJ1 থেকে BJ22 ইনপুট সংকেতগুলিকে DCOM এর সাথে সংযুক্ত করা দরকার। BJ23 থেকে BJ30 ইনপুট সংকেতগুলি যেখানে সংকেত 15-22 0-1mA বর্তমান পরিসরে রূপান্তরিত হয়।মোট আটটি নিয়মিত ইনপুট সংকেত 0-1 mA ইনপুট সংকেত রূপান্তরিত করার ক্ষমতা আছে.

DS200TBCBG1A হল জিই স্পিডট্রনিক মার্ক ভি এলএম সিরিজের টারবাইন কন্ট্রোল সিস্টেমের একটি টার্মিনেশন অ্যানালগ কার্ড।এই বোর্ড তার মূল প্রস্তুতকারকের দ্বারা আর সমর্থিত হয় না এবং কখনও কখনও খুঁজে পাওয়া কঠিন হয়ে উঠেছে.

DS200TBCBG1A একটি Mark V টারবাইন কন্ট্রোল ক্যাবিনেটে অন্যান্য I/O কন্ট্রোল বোর্ডের সাথে মাউন্ট করা যেতে পারে। ক্যাবিনেটের মধ্যে এই বোর্ডগুলির চারটি বিভাগ রয়েছে।একটি I/O কন্ট্রোল সেকশনের মধ্যে মোট 9 টি স্লট রয়েছে এবং টিবিসিবি বোর্ড সাধারণত 5 টি ছোট বোর্ডের একটি সিরিজের নীচে বৃহত্তর স্লটগুলির মধ্যে একটি গ্রহণ করে.

DS200TBCBG1A কে টার্মিনেশন মডিউল RTD এবং 4-20 mA ইনপুট (TBCB) নামেও পরিচিত। এই বোর্ডটিকোর. এই বোর্ড টিসিসিবি বোর্ড যেখানে তারা বোর্ড লিখিত হয় তাদের প্রেরণ করার জন্য এটি গ্রহণ ইনপুট সংকেত ব্যবহার করে.মোট আটটি নিয়মিত ইনপুট সিগন্যাল 0-1 এমএ ইনপুট সিগন্যালে রূপান্তরিত হতে পারে।

DS200TBCBG1A এর কোন নির্দিষ্ট সফ্টওয়্যার নেই যা কনফিগার করা প্রয়োজন তবে এটিতে হার্ডওয়্যার কনফিগারেশন রয়েছে। BJ1 থেকে BJ22 ইনপুট সংকেতগুলি DCOM এর সাথে সংযুক্ত করা দরকার।BJ23 থেকে BJ30 ইনপুট সংকেত যেখানে সংকেত 15-22 0-1mA বর্তমান পরিসীমা রূপান্তর করা হয়.

DS200TBCBG1A এর ইনপুট সিগন্যালের নির্দিষ্ট ইনস্টলেশন সম্পর্কে আরও তথ্যের জন্য অনুগ্রহ করে নির্দেশিকা GEH-6353B দেখুন।
