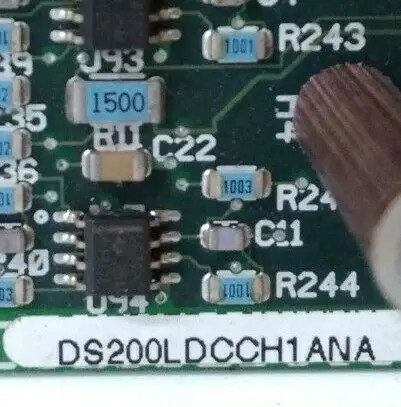

পণ্য: DS200LDCCH1ANA জেনারেল ইলেকট্রিক ড্রাইভ কন্ট্রোল/ল্যান কমিউনিকেশন বোর্ড

বর্ণনা

GE ড্রাইভ কন্ট্রোল/ল্যান কমিউনিকেশন বোর্ড DS200LDCCH1ANA-তে একাধিক মাইক্রোপ্রসেসর রয়েছে যা ড্রাইভ, মোটর এবং I/O ফাংশনগুলির নিয়ন্ত্রণ প্রদান করে। এটি ল্যান নেটওয়ার্কের নিয়ন্ত্রণও প্রদান করে। GE ড্রাইভ কন্ট্রোল/ল্যান কমিউনিকেশন বোর্ড DS200LDCCH1ANA-তে চারটি মাইক্রোপ্রসেসর রয়েছে এবং প্রতিটি মাইক্রোপ্রসেসরকে একটি আলাদা ফাংশন অর্পণ করা হয়েছে।

একটি মাইক্রোপ্রসেসর ড্রাইভ কন্ট্রোল প্রক্রিয়াকরণ প্রদান করে। একটি মাইক্রোপ্রসেসর মোটর কন্ট্রোল প্রক্রিয়াকরণ প্রদান করে। একটি মাইক্রোপ্রসেসর কো-মোটর প্রক্রিয়াকরণ প্রদান করে। এবং একটি মাইক্রোপ্রসেসর ল্যান কন্ট্রোল প্রক্রিয়াকরণ প্রদান করে।

যদি বোর্ডটি সঠিকভাবে কাজ না করে বা অপটিমাল পারফরম্যান্স প্রদান করতে ব্যর্থ হয়, তাহলে আপনি বোর্ডের একটি সফট রিসেট করতে পারেন। হার্ড রিসেট হল যখন বৈদ্যুতিক শক্তি বন্ধ করা হয় এবং বোর্ডটিকে পুনরায় চালু করতে হয়। সম্ভব হলে, এটি এড়ানো উচিত এবং এটি শুধুমাত্র তখনই করা উচিত যখন ড্রাইভ ত্রুটিপূর্ণ হয় বা এমন একটি ট্রিপ অবস্থা দেখা দেয় যা ড্রাইভটিকে অপ্রত্যাশিতভাবে বন্ধ করে দেয়। উদাহরণস্বরূপ, যদি ওভারলোড অবস্থা দেখা দেয় তবে ড্রাইভ স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে উপাদান এবং মোটরকে রক্ষা করার জন্য।

বোর্ডটি পুনরায় চালু করার ভালো বিকল্প হল সফট রিসেট। এটি হল যখন বোর্ডে পাওয়ার বিদ্যমান থাকে এবং ফল্টগুলি দূর করতে ব্যবহৃত হয়। রিসেট করার একটি পদ্ধতি হল বোর্ডের রিসেট বোতাম টিপুন। শুধুমাত্র একজন যোগ্য ব্যক্তিকেই এটি করা উচিত কারণ ড্রাইভে পাওয়ার বিদ্যমান এবং বৈদ্যুতিক শক বা পোড়ার ঝুঁকি রয়েছে। এর জন্য সার্ভিসম্যানকে বোর্ড ক্যাবিনেটে পৌঁছাতে হবে এবং রিসেট বোতাম টিপতে হবে। বোতামটি প্রায় ৫ সেকেন্ডের জন্য টিপুন, তারপর বোতামটি ছেড়ে দিন।

DS200LDCCH1ANA হল জেনারেল ইলেকট্রিক দ্বারা তৈরি একটি ল্যান কমিউনিকেশন সার্কিট বোর্ড। এটি GE EX2000 এক্সাইটেশন এবং DC2000 পণ্য লাইনে ব্যবহৃত হয় এবং এটি একটি উন্নত ৭-লেয়ার সার্কিট বোর্ড যা মূলত EX2000 এবং DC2000-এর মস্তিষ্ক। বোর্ড দ্বারা প্রদত্ত প্রাথমিক ফাংশনগুলির মধ্যে রয়েছে অপারেটর ইন্টারফেস, ল্যান যোগাযোগ, ড্রাইভ এবং মোটর প্রক্রিয়াকরণ এবং ড্রাইভ রিসেট। এতে বেশ কয়েকটি অনবোর্ড বৈশিষ্ট্য রয়েছে যার মধ্যে রয়েছে একটি মাইক্রোপ্রসেসর নিয়ন্ত্রিত ল্যান (লোকাল এরিয়া নেটওয়ার্ক) যোগাযোগ, নিয়ন্ত্রিত ড্রাইভ এবং মোটর প্রক্রিয়াকরণ, অপারেটর ইন্টারফেস এবং সম্পূর্ণ ড্রাইভ রিসেট। বোর্ডে চারটি মাইক্রোপ্রসেসর রয়েছে, যা এটিকে I/O এবং ড্রাইভ কন্ট্রোলের বিস্তৃত কভারেজ প্রদান করে।

ড্রাইভ কন্ট্রোল প্রসেসর বোর্ডের U1 অবস্থানে অবস্থিত এবং এটি ইন্টিগ্রেটেড I/O পেরিফেরাল সরবরাহ করে, যা টাইমার এবং ডিকোডারের মতো ক্ষমতা প্রদান করে। দ্বিতীয়টি হল একটি মোটর কন্ট্রোল প্রসেসর যা বোর্ডে U21 হিসাবে চিহ্নিত। এই প্রসেসরের সাথে মোটর কন্ট্রোল সার্কিট্রি এবং I/O (অ্যানালগ এবং ডিজিটাল) যোগাযোগ উপলব্ধ। U35 হল কো-মোটর প্রসেসরের অবস্থান। শুধুমাত্র অতিরিক্ত প্রক্রিয়াকরণের প্রয়োজন হলে এটি ব্যবহার করা হয়, এই বিভাগটি MCP গণনা করতে পারে না এমন উন্নত গণিত করতে কাজ করে।

বোর্ডে পাওয়া চূড়ান্ত প্রসেসরটি হল U18 অবস্থানে থাকা ল্যান কন্ট্রোল প্রসেসর। এই প্রসেসরটি পাঁচটি বাস সিস্টেম (DLAN+, DLAN, Genius, CPL, এবং C-bus) গ্রহণ করে। একটি ব্যবহারকারী ইন্টারফেস সিস্টেম একটি সংযুক্ত আলফানিউমেরিক কীপ্যাড সহ উপলব্ধ যা ব্যবহারকারীদের সিস্টেম সেটিংস এবং ডায়াগনস্টিক দেখতে এবং সামঞ্জস্য করতে দেয়।
