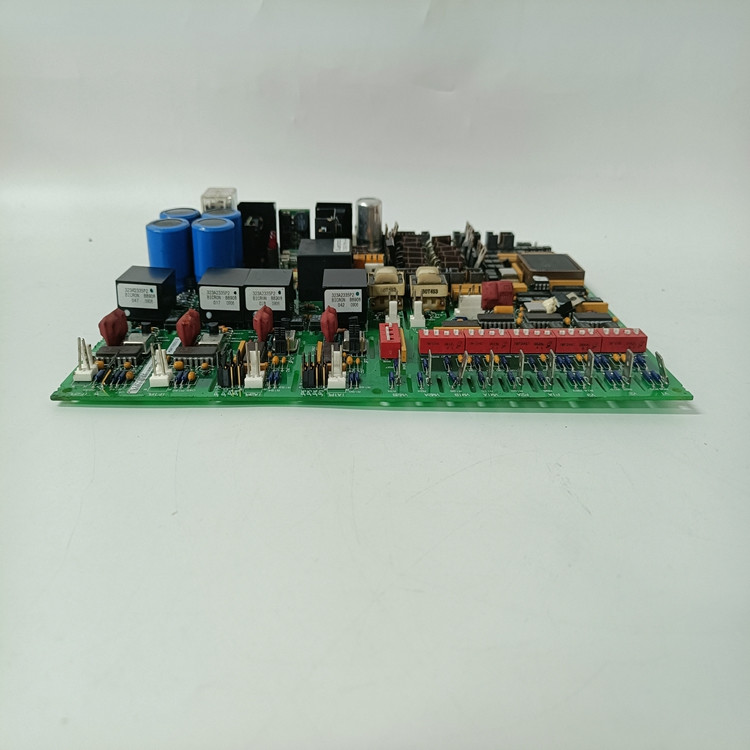

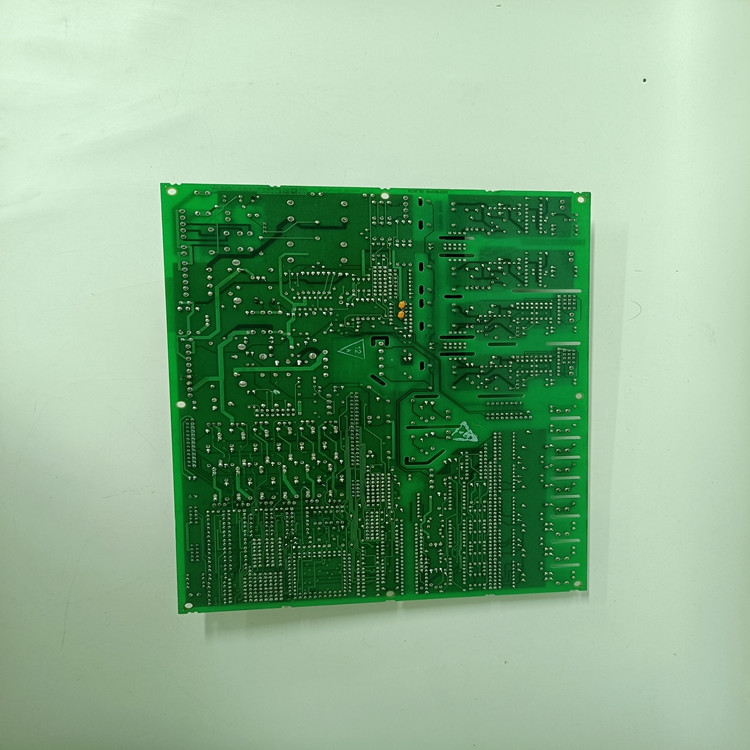

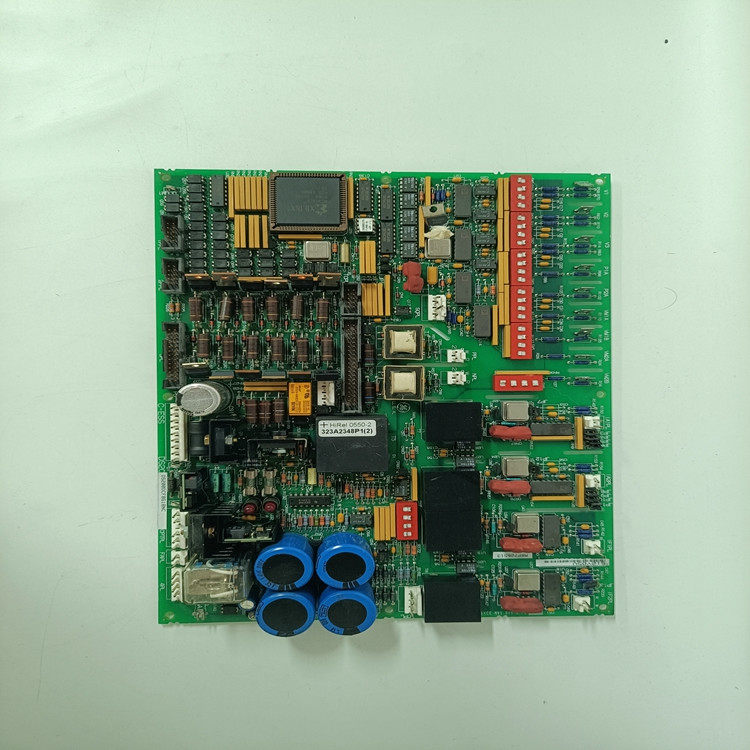

পণ্যঃGE DS200LDCCH1AGA ড্রাইভ কন্ট্রোল/LAN কমিউনিকেশন বোর্ড

বর্ণনা

জেনারেল ইলেকট্রিক একটি ড্রাইভ কন্ট্রোল এবং স্থানীয় এলাকা নেটওয়ার্ক (এলএএন) যোগাযোগ বোর্ড হিসাবে কাজ করার জন্য DS200LDCCH1AGA কার্ডটি বিকাশ করেছিল।এই কার্ড প্রতিস্থাপন ড্রাইভ বোর্ড মার্ক V সিরিজের মধ্যে গৃহীত হয় GE ব্র্যান্ড DIRECTO-MATIC 2000 ড্রাইভ এবং exciters সঙ্গে সামঞ্জস্যপূর্ণ. ড্রাইভে ইনস্টল করা হলে বোর্ড ড্রাইভের জন্য ড্রাইভ এবং I/O কন্ট্রোল ফাংশনগুলির একটি অ্যারে সরবরাহ করে।

DS200LDCCH1AGA যোগাযোগ কার্ডে চারটি মাইক্রোপ্রসেসর রয়েছে। ড্রাইভে ফিড করা পাঁচটি ভিন্ন ধরণের বাস গ্রহণের জন্য একটি ল্যান কন্ট্রোল প্রসেসর (এলসিপি) উপলব্ধ।একটি ড্রাইভ কন্ট্রোল প্রসেসর (ডিসিপি) অ্যানালগ এবং ডিজিটাল I / O রূপান্তর প্রক্রিয়া করার জন্য উপলব্ধ.

ডিসিপি এছাড়াও এনকোডার এবং টাইমারগুলির মতো পেরিফেরিয়াল I / O ডিভাইসগুলি নিয়ন্ত্রণ এবং রূপান্তর করতে সক্ষম। ড্রাইভে প্রেরিত ডিজিটাল I / O প্রক্রিয়া করার জন্য একটি মোটর কন্ট্রোল প্রসেসর (এমসিপি) সরবরাহ করা হয়।যদি গণনার জন্য অতিরিক্ত প্রসেসিং পাওয়ার প্রয়োজন হয় তবে ডিসিপি সরবরাহ করতে পারে না, কো-মোটর প্রসেসর (সিএমপি) এই ফাংশনগুলি সম্পন্ন করার জন্য প্রয়োজনীয় অতিরিক্ত শক্তি সরবরাহ করবে।বোর্ডটি সিস্টেম প্রোগ্রামিং এবং ডায়াগনস্টিক উদ্দেশ্যে ব্যবহৃত একটি অ্যালফানুমেরিক কীবোর্ডের সাথে সম্পূর্ণ হয়.

DS200LDCCH1AGA হল জেনারেল ইলেকট্রিক দ্বারা তৈরি একটি ল্যান যোগাযোগ সার্কিট বোর্ড।এটি GE EX2000 উত্তেজনা এবং DC2000 পণ্য লাইনে ব্যবহৃত হয় এবং এটি একটি উন্নত 7-স্তর সার্কিট বোর্ড যা মূলত EX2000 এবং DC2000 এর মস্তিষ্কবোর্ডের প্রধান কাজগুলির মধ্যে রয়েছে অপারেটর ইন্টারফেস, ল্যান যোগাযোগ, ড্রাইভ এবং মোটর প্রসেসিং এবং ড্রাইভ রিসেট।

এটিতে মাইক্রোপ্রসেসর নিয়ন্ত্রিত ল্যান (স্থানীয় এলাকা নেটওয়ার্ক) যোগাযোগ, নিয়ন্ত্রিত ড্রাইভ এবং মোটর প্রসেসিং সহ বেশ কয়েকটি অভ্যন্তরীণ বৈশিষ্ট্য অন্তর্ভুক্ত রয়েছে,অপারেটর ইন্টারফেস এবং সম্পূর্ণ ড্রাইভ রিসেটবোর্ডে চারটি মাইক্রোপ্রসেসর রয়েছে, যা I/O এবং ড্রাইভ কন্ট্রোলের ব্যাপক কভারেজ প্রদান করে।ড্রাইভ কন্ট্রোল প্রসেসর বোর্ডে অবস্থান U1 হিসাবে অবস্থিত এবং এটি ইন্টিগ্রেটেড I / O পেরিফেরিয়াল প্রদান করেদ্বিতীয়টি হল একটি মোটর কন্ট্রোল প্রসেসর যা বোর্ডে U21 নামে পরিচিত।এই প্রসেসরের সাথে মোটর কন্ট্রোল সার্কিট্রি এবং I/O (অ্যানালগ এবং ডিজিটাল) যোগাযোগ উপলব্ধ. U35 হল কো-মোটর প্রসেসরের অবস্থান। শুধুমাত্র যখন অতিরিক্ত প্রক্রিয়াকরণের প্রয়োজন হয় তখন এই বিভাগটি উন্নত গণিত সম্পাদন করতে কাজ করে যা এমসিপি গণনা করতে পারে না।

বোর্ডে পাওয়া শেষ প্রসেসরটি হল অবস্থান U18 এ LAN নিয়ন্ত্রণ প্রসেসর। এই প্রসেসরটি পাঁচটি বাস সিস্টেম (DLAN+, DLAN, Genius, CPL, এবং C-bus) গ্রহণ করে।একটি ব্যবহারকারী ইন্টারফেস সিস্টেম একটি সংযুক্ত অ্যালফানুমেরিক কীপ্যাডের সাথে উপলব্ধ যা ব্যবহারকারীদের সিস্টেম সেটিংস এবং ডায়াগনস্টিকগুলি দেখতে এবং সামঞ্জস্য করতে দেয়.
