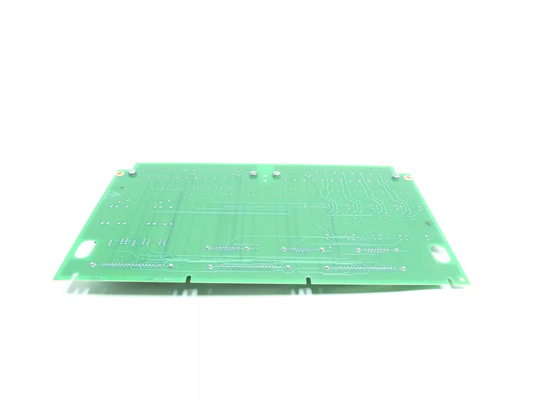

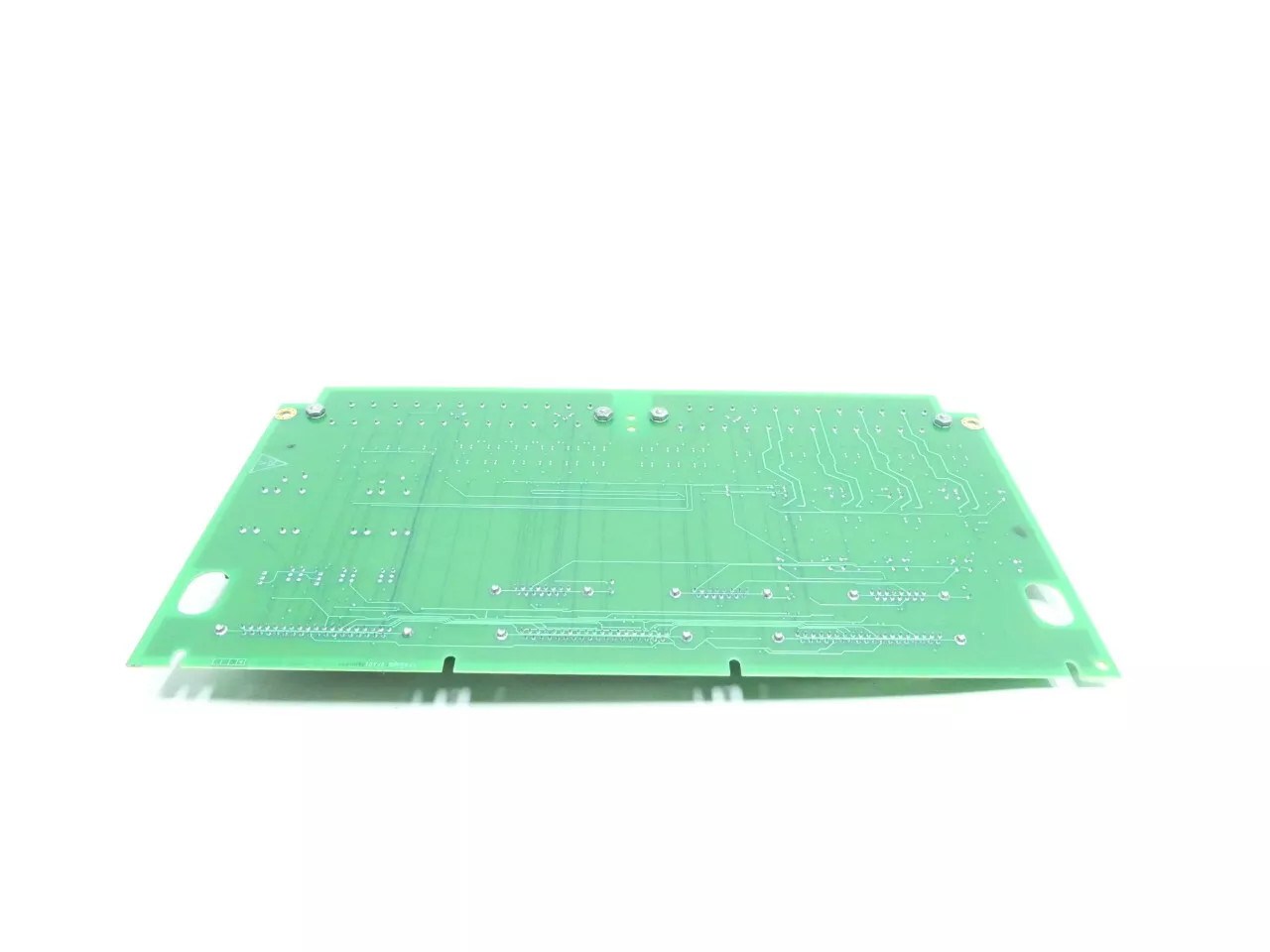

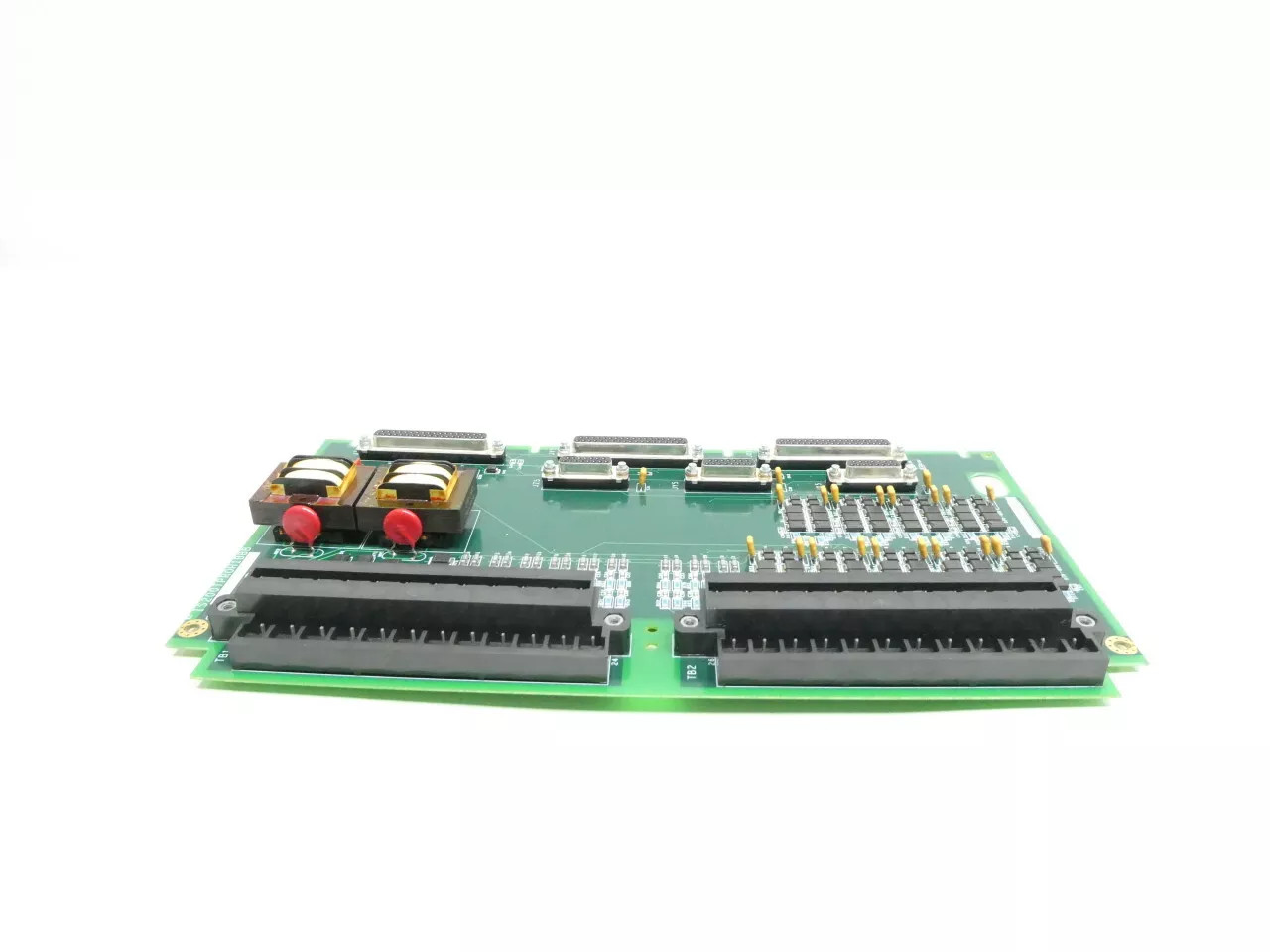

পণ্যঃGE IS200TPROH1CAA মার্ক VIe টারবাইন সুরক্ষা বোর্ড

বর্ণনাঃ

IS200TPROH1CAA হল জিই দ্বারা উন্নত একটি টারবাইন সুরক্ষা বোর্ড। এটি মার্ক VIe নিয়ন্ত্রণ ব্যবস্থার অংশ, যেখানে টিপিআরও এবং ভিপিআরও সিস্টেমগুলি টারবাইন নিয়ন্ত্রণ স্থাপত্যের অবিচ্ছেদ্য অংশ গঠন করে,অপারেশনাল নিরাপত্তা নিশ্চিত করতে গুরুত্বপূর্ণ ভূমিকা পালন করেএই বিভাগে সিস্টেমের মধ্যে তাদের কার্যাবলী এবং দায়িত্বগুলি বর্ণনা করা হয়েছে। বোর্ড জরুরী ওভারস্পিড এবং সিঙ্ক্রোনাইজেশন সুরক্ষার জন্য প্রয়োজনীয় সংকেত সরবরাহ করতে স্বাধীনভাবে কাজ করে।

বৈশিষ্ট্যঃ
- ভিপিআরও সিস্টেমের সংক্ষিপ্ত বিবরণঃ তিনটি অতিরিক্ত বোর্ড নিয়ে গঠিত, ভিপিআরও জরুরী ট্রিপ ফাংশনের জন্য প্রাথমিক নিয়ন্ত্রণ ব্যবস্থা হিসাবে কাজ করে।এটি TREx টার্মিনাল মাধ্যমে ট্রিপ solenoids অপারেশন সমন্বয়এই উপবিভাগে ভিপিআরও সিস্টেমের কার্যকারিতা এবং কনফিগারেশন সম্পর্কে জানানো হয়েছে।
- সুরক্ষা সিস্টেমের কনফিগারেশনঃ সুরক্ষা সিস্টেম, যা তিনবার রিডন্ড্যান্ট বোর্ড নিয়ে গঠিত, টারবাইন নিয়ন্ত্রণ সিস্টেম থেকে পৃথক মডিউলে স্বয়ংক্রিয়ভাবে কাজ করে।এই উপবিভাগটি ট্র্যাক্স টার্মিনালগুলির মাধ্যমে ট্রিপ সোলিনয়েডগুলির সাথে বোর্ডগুলির বিন্যাস এবং আন্তঃসংযোগগুলি বর্ণনা করে, অতিরিক্ততা এবং নির্ভরযোগ্যতার উপর জোর দেওয়া।
- ট্রেক্স টার্মিনালের ভূমিকা: ট্রেক্স টার্মিনাল, যার মধ্যে রয়েছে TREG, TREL এবং TRES, সুরক্ষা ব্যবস্থার মধ্যে ট্র্যাপ সোলিনয়েডগুলির নিয়ন্ত্রণকে সহজ করে তোলে।এই উপবিভাগে TREx টার্মিনালের ফাংশন এবং সংযোগ ব্যাখ্যা করা হয়েছে, টারবাইন অপারেশনের নিরাপত্তা এবং অখণ্ডতা নিশ্চিত করার ক্ষেত্রে তাদের ভূমিকা তুলে ধরে।
- ভিপিআরও-র জরুরী ভ্রমণ কার্যকারিতা: এটি জরুরী পরিস্থিতিতে দ্রুত প্রতিক্রিয়া নিশ্চিত করে জরুরী ভ্রমণ কার্যকারিতা প্রদানের গুরুত্বপূর্ণ ভূমিকা পালন করে।এই উপবিভাগটি ট্র্যাপ সোলিনয়েড সমন্বয় এবং জরুরী অতিরিক্ত গতির সুরক্ষা এবং স্টপ ফাংশন বাস্তবায়ন VPRO এর অপারেশন বিস্তারিত.
- ট্রিপ সোলিনয়েডগুলির নিয়ন্ত্রণঃ TREx এবং TRPx টার্মিনালগুলির মধ্যে সর্বোচ্চ তিনটি ট্রিপ সোলিনয়েড সংযুক্ত করা যেতে পারে। এই উপবিভাগে ট্রিপ সোলিনয়েডগুলির কনফিগারেশন এবং অপারেশন ব্যাখ্যা করা হয়েছে,তাদের অপারেশনের জন্য প্রয়োজনীয় ভোল্টেজ সরবরাহের ক্ষেত্রে TREx এবং TRPx টার্মিনালগুলির ভূমিকার উপর জোর দেওয়া.
- ভোটদান প্রক্রিয়া এবং রিলে কন্ট্রোলঃ ভিপিআরও একটি উন্নত ভোটদান প্রক্রিয়া দ্বারা ট্র্যাপ সোলিনয়েডগুলির অপারেশন নিয়ন্ত্রণ করে, যা TREG বোর্ডে 12 রিলে ব্যবহার করে।এই উপবিভাগে ভোটদান প্রক্রিয়া এবং রিলে নিয়ন্ত্রণের বর্ণনা দেওয়া হয়েছে, জরুরী ট্রিপ ফাংশনগুলিতে অতিরিক্ততা এবং নির্ভরযোগ্যতা নিশ্চিত করে।
- সম্প্রসারণের সম্ভাবনাঃ এই সিস্টেমটি দ্বিতীয় TREG বোর্ডের সংহতকরণের মাধ্যমে সম্প্রসারণের অনুমতি দেয়, যা VPRO থেকে J4 পর্যন্ত চালিত হতে পারে।এই উপবিভাগে সিস্টেম সম্প্রসারণের সম্ভাব্যতা এবং কার্যকারিতা এবং রিডান্ডান্সি বাড়ানোর জন্য অতিরিক্ত উপাদানগুলির সংহতকরণ অনুসন্ধান করা হয়েছে.
ইনস্টলেশনঃ
- জেনারেটর এবং বাস সম্ভাব্য ট্রান্সফরমার, অ্যানালগ ইনপুট এবং থার্মোকপলগুলির তারের সংযোগঃ জেনারেটর এবং বাস সম্ভাব্য ট্রান্সফরমার, অ্যানালগ ইনপুটগুলির তারের সংযোগ দিয়ে শুরু করুন,এবং TPRO বোর্ডে প্রথম টার্মিনাল ব্লক thermocouplesএই পদক্ষেপটি সিস্টেমে প্রয়োজনীয় সেন্সর এবং ইনপুটগুলিকে সংহত করার জন্য অত্যন্ত গুরুত্বপূর্ণ, যা জেনারেটর এবং বাস পরামিতিগুলির সঠিক পর্যবেক্ষণ এবং নিয়ন্ত্রণকে সক্ষম করে।
- ম্যাগনেটিক স্পিড পিকআপ সংযোগঃ পরবর্তী, TPRO বোর্ডের দ্বিতীয় টার্মিনাল ব্লকের সাথে ম্যাগনেটিক স্পিড পিকআপ সংযোগ করুন।এই পিকআপগুলি ঘূর্ণনশীল যন্ত্রের গতি পরিমাপে গুরুত্বপূর্ণ ভূমিকা পালন করে, যা পর্যবেক্ষণ ও নিয়ন্ত্রণের উদ্দেশ্যে গুরুত্বপূর্ণ প্রতিক্রিয়া প্রদান করে।
- অ্যানালগ ইনপুট কনফিগারেশনঃ সিস্টেমের প্রয়োজনীয়তা অনুযায়ী অ্যানালগ ইনপুট কনফিগার করতে জাম্পার JP1A এবং JP1B সামঞ্জস্য করুন।এই jumpers তিনটি এনালগ ইনপুট প্রথম একটি 4-20 mA বা ভোল্টেজ ইনপুট নির্বাচন করতে পারবেন, সেন্সর ইন্টিগ্রেশন এবং সিগন্যাল প্রসেসিংয়ের ক্ষেত্রে নমনীয়তা প্রদান করে।
- যাচাইকরণ এবং পরীক্ষাঃ একবার তারের এবং কনফিগারেশন সম্পন্ন হলে, TPRO সিস্টেমের পুঙ্খানুপুঙ্খ যাচাইকরণ এবং পরীক্ষা করুন। সঠিক সংযোগ, সংকেত অখণ্ডতা পরীক্ষা করুন,এবং সেন্সর এবং ইনপুটগুলির কার্যকারিতাএই পদক্ষেপটি নিশ্চিত করে যে সিস্টেমটি উদ্দেশ্য অনুযায়ী কাজ করে এবং কর্মক্ষমতা প্রয়োজনীয়তা পূরণ করে।
- কন্ট্রোল সিস্টেমের সাথে সংহতকরণঃ টিপিআরও সিস্টেমকে সামগ্রিক নিয়ন্ত্রণ স্থাপত্যের সাথে সংহত করুন, অন্যান্য সিস্টেম উপাদানগুলির সাথে নিরবচ্ছিন্ন যোগাযোগ এবং আন্তঃক্রিয়াযোগ্যতা নিশ্চিত করুন।এটি কন্ট্রোল প্যানেলে সংযোগ জড়িত হতে পারে, ডেটা সংগ্রহ সিস্টেম, বা SCADA।
- কমিশনিং এবং ক্যালিব্রেশনঃ সেন্সরগুলিকে ক্যালিব্রেট করে, অপারেটিং প্যারামিটারগুলি সেট করে এবং অ্যালার্ম থ্রেশহোল্ডগুলি কনফিগার করে টিপিআরও সিস্টেমটি কমিশন করুন।সিস্টেমের পারফরম্যান্স এবং নির্ভরযোগ্যতা যাচাই করার জন্য বিভিন্ন অপারেটিং অবস্থার অধীনে কঠোর পরীক্ষা পরিচালনা করুন.
অপারেশনঃ
- স্পিড সিগন্যাল সরবরাহঃ টারবিনের জরুরি ওভারস্পিড (ইওএস) সুরক্ষার জন্য ভিপিআরও সিস্টেমে স্পিড সিগন্যাল সরবরাহের সমালোচনামূলক ফাংশনটি পরিবেশন করে।এই সংকেতগুলি সম্ভাব্য বিপজ্জনক অতিরিক্ত গতির অবস্থার সনাক্তকরণ এবং প্রতিক্রিয়া জানাতে গুরুত্বপূর্ণ, টারবাইন অপারেশনের নিরাপত্তা নিশ্চিত করে।
- জেনারেটর সিগন্যাল সরবরাহঃ গতি সংকেত ছাড়াও, এটি ব্যাকআপ সিঙ্ক্রোনাইজেশন চেক সুরক্ষার জন্য জেনারেটর সংকেত সরবরাহ করে। এই সংকেতগুলি সিঙ্ক্রোনাইজেশন ত্রুটি সনাক্ত করতে সক্ষম করে।,টারবাইনটি গ্রিড বা অন্যান্য শক্তির উৎসগুলির সাথে সুসংগত থাকে তা নিশ্চিত করে যা স্থিতিশীল এবং দক্ষ অপারেশন নিশ্চিত করে।
- অ্যানালগ ইনপুট পরিচালনাঃ টিপিআরও তিনটি অ্যানালগ বর্তমান ইনপুট দিয়ে সজ্জিত, যা বিভিন্ন পর্যবেক্ষণ এবং সুরক্ষা উদ্দেশ্যে পরিবেশন করে।এই ইনপুটগুলি গ্যাস টারবাইনগুলিতে নিষ্কাশন গ্যাসের অতিরিক্ত তাপমাত্রা পর্যবেক্ষণের মতো কাজগুলির জন্য ব্যবহৃত হয়, অতিরিক্ত গরমের সমস্যাগুলি প্রাথমিকভাবে সনাক্ত এবং প্রতিরোধের জন্য গুরুত্বপূর্ণ তথ্য সরবরাহ করে।
- থার্মোকপল ইনপুট ম্যানেজমেন্টঃ এই সিস্টেমে ৯টি থার্মোকপল ইনপুটও রয়েছে, যা মূলত গ্যাস টারবাইনগুলির নিষ্কাশন অতিরিক্ত তাপমাত্রা সুরক্ষার জন্য।এই ইনপুটগুলি তাপমাত্রার স্তরগুলির সুনির্দিষ্ট পর্যবেক্ষণের অনুমতি দেয়, তাপমাত্রার অস্বাভাবিকতার ক্ষেত্রে তৎক্ষণাৎ হস্তক্ষেপের অনুমতি দেয় যাতে টারবাইনটির সম্ভাব্য ক্ষতি রোধ করা যায়।
- পাওয়ার সাপ্লাই ব্যবস্থা: ভিপিআরও টিপিআরওকে ২৮ ভি ডিসি পাওয়ার সরবরাহ করে তিনটি অ্যানালগ ইনপুট ট্রান্সমিটারকে শক্তি দেয়। এটি অ্যানালগ ইনপুট সাবসিস্টেমের অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।সমালোচনামূলক পরামিতিগুলির সঠিক এবং নির্ভরযোগ্য পর্যবেক্ষণ সক্ষম করা.
- ভিপিআরওর সাথে সহযোগিতা: টিপিআরও এবং ভিপিআরও টারবাইন সিস্টেমের ব্যাপক সুরক্ষা এবং নিয়ন্ত্রণ নিশ্চিত করার জন্য একসাথে কাজ করে।ভিপিআরও অপরিহার্য ক্ষমতা এবং সমন্বয় ফাংশন প্রদান করে, সুরক্ষা ব্যবস্থার নিরবচ্ছিন্ন সংহতকরণ এবং কাজ নিশ্চিত করে।
