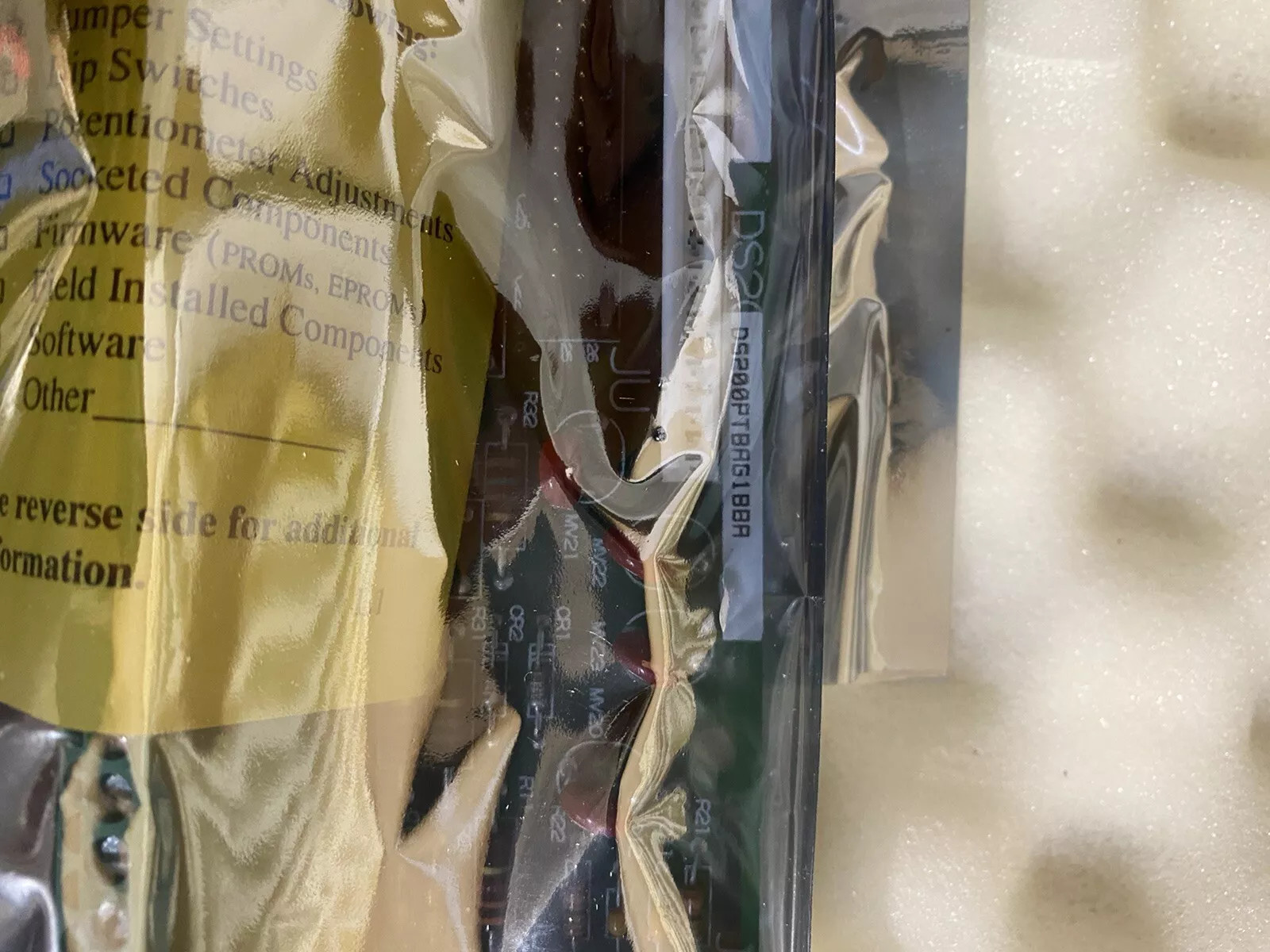

পণ্যঃDS200PTBAG1BBA জিই সুরক্ষা সমাপ্তি বোর্ড

DS200PTBAG1B সুরক্ষা সমাপ্তি বোর্ড হল জেনারেল ইলেকট্রিক দ্বারা ডিজাইন করা Mark V LM সিরিজের গ্যাস টারবাইন নিয়ন্ত্রণ ব্যবস্থার একটি গুরুত্বপূর্ণ উপাদান। এর বৈশিষ্ট্যগুলির একটি সংক্ষিপ্ত বিবরণ এখানে দেওয়া হল,অ্যাপ্লিকেশন, এবং সংযোগকারীঃ

বৈশিষ্ট্য

সংকেত সমাপ্তিঃ উচ্চ / নিম্ন চাপ শ্যাফ্ট গতি, শিখা সনাক্তকরণ, জেনারেটর এবং বাস ভোল্টেজ এবং জেনারেটর স্রোতের জন্য ইনপুট সংকেত সমাপ্ত করে।

যোগাযোগঃ সিগন্যাল প্রেরণের জন্য টিসিইবি বোর্ডের সাথে সংযোগ স্থাপন করে।

ট্রিপ আউটপুটঃ টিসিটিজি বোর্ডে ট্রিপ আউটপুট সংকেত এবং জেনারেটর ব্রেকার বন্ধ সংকেতগুলি পড়ে এবং লিখে।

এলইডি নির্দেশকঃসিআর৯ এলইডিঃ

সবুজ যখন চালিত হয়, বোর্ডের কার্যকারিতা নির্দেশ করে।

তথ্য প্রক্রিয়াকরণের সময় ফ্ল্যাশ।

সংযোগকারীঃ

দুইটা তিন পিনের সংযোগকারী।

দুইটা ৫০ পিনের কানেক্টর।

দশটা এলইডি।

জাম্পারঃ কনফিগারেশন সেটিংসের জন্য আটটি জাম্পার অন্তর্ভুক্ত।

অ্যালার্ম পাওয়ারিংঃ একটি হার্ডওয়্যার জাম্পারের মাধ্যমে টিসিইবি বোর্ডের অডিও অ্যালার্ম (হর্ন) পাওয়ার করতে পারে।

অ্যাপ্লিকেশন

প্রাথমিক ওভারস্পিড ডিফেন্সঃ টারবাইন স্পিড সেন্সরকে পলস রেট ইনপুটের সাথে সংযুক্ত করে।

জরুরী ওভারস্পিড সুরক্ষাঃ এক্স এবং ওয়াই বোর্ডগুলিতে উচ্চ এবং নিম্ন চাপ শ্যাফ্টের গতি পরিচালিত হয়।

ফ্লেম ডিটেকশন সার্কিট:

টিসিইএ থেকে ইউভি ফ্লেম ডিটেক্টর সিগন্যাল গ্রহণ করে।

সিগন্যালগুলি নির্দিষ্ট সংযোগকারীদের মাধ্যমে TCEB এবং TCEA বোর্ডগুলিতে প্রক্রিয়াকৃত এবং প্রেরণ করা হয়।

সংযোগকারী

৩-পিন সংযোগকারীঃ নির্দিষ্ট সিগন্যাল ইনপুটের জন্য।

৫০ পিন সংযোগকারীঃ তথ্য এবং পাওয়ার সংযোগের জন্য।

JVA এবং JU সংযোগকারীঃ শিখা সনাক্তকরণ সংকেত রুটিং জন্য ব্যবহৃত।

জে কে কানেক্টর: টিসিইএ বোর্ডের সাথে সংযোগ স্থাপন করা।

গ্যাস টারবাইনগুলির নিরাপদ ও নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য, সমালোচনামূলক নিরাপত্তা বৈশিষ্ট্য এবং পর্যবেক্ষণ ফাংশনগুলিকে একীভূত করার জন্য এই বোর্ডটি অত্যন্ত গুরুত্বপূর্ণ।
