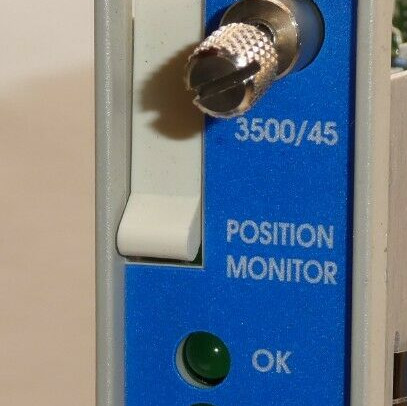

পণ্যঃবেন্টলি নেভাদা 3500/45-01-00 176449-04 অবস্থান মনিটর

বর্ণনা
3500/45 পজিশন মনিটর একটি 4-চ্যানেলের যন্ত্র যা নিকটবর্তী ট্রান্সডুসার, রোটারি পজিশন ট্রান্সডুসার (আরপিটি), ডিসি লিনিয়ার ভেরিয়েবল ডিফারেনশিয়াল ট্রান্সফরমার (ডিসি এলভিডিটি) থেকে ইনপুট গ্রহণ করে,এসি লিনিয়ার ভেরিয়েবল ডিফারেনশিয়াল ট্রান্সফরমার (এসি এলভিডিটি)মনিটর ইনপুটটি কন্ডিশন করে এবং ব্যবহারকারী-প্রোগ্রামযোগ্য এলার্মগুলির সাথে কন্ডিশনযুক্ত সংকেতগুলি তুলনা করে।
পরিমাপের ধরন এবং ট্রান্সডুসার ইনপুট নির্ধারণ করে যে কোন I/O মডিউল প্রয়োজন। পৃষ্ঠা 10 এ অবস্থান পরিমাপের জন্য ট্রান্সডুসার প্রকার দেখুন। পৃষ্ঠা 12 এ চিত্র এবং গ্রাফ দেখুন।এবং দেখুন এসি এলভিডিটি এবং রোটারি পটেনটিমিটারের জন্য I/O মডিউল পৃষ্ঠা 14.

আপনি 3500 র্যাক কনফিগারেশন সফটওয়্যার ব্যবহার করে প্রতিটি চ্যানেল প্রোগ্রাম করতে পারেন নিম্নলিখিত ফাংশন সঞ্চালন করতেঃ
অক্ষীয় অবস্থান
বৈষম্যমূলক সম্প্রসারণ
স্ট্যান্ডার্ড সিঙ্গল র্যাম্প ডিফারেনশিয়াল এক্সপেনশন
অ-মানক একক র্যাম্প ডিফারেনশিয়াল সম্প্রসারণ
ডাবল র্যাম্প ডিফারেনশিয়াল এক্সপেনশন
পরিপূরক ডিফারেন্সিয়াল সম্প্রসারণ
মামলার সম্প্রসারণ
ভালভের অবস্থান

মনিটর চ্যানেলগুলি জোড়ায় জোড়ায় প্রোগ্রাম করা হয় এবং একসাথে এই ফাংশনগুলির মধ্যে দুটি পর্যন্ত সম্পাদন করতে পারে। উদাহরণস্বরূপ,চ্যানেল 1 এবং 2 একটি ফাংশন সম্পাদন করতে পারে যখন চ্যানেল 3 এবং 4 একই বা একটি ভিন্ন ফাংশন সম্পাদন করতে পারে.

৩৫০০/৪৫ পজিশন মনিটরের প্রধান উদ্দেশ্য হল নিম্নলিখিতঃ
অ্যালার্ম চালানোর জন্য কনফিগার করা অ্যালার্ম সেটপয়েন্টগুলির সাথে পর্যবেক্ষণ করা পরামিতিগুলির অবিচ্ছিন্ন তুলনা করে মেশিন সুরক্ষা

অপারেশন এবং রক্ষণাবেক্ষণ কর্মীদের জন্য মেশিনের প্রয়োজনীয় তথ্য

প্রতিটি চ্যানেল, কনফিগারেশনের উপর নির্ভর করে, সাধারণত তার ইনপুট সিগন্যালকে বিভিন্ন প্যারামিটার তৈরি করতে শর্ত দেয় যা পরিমাপযোগ্য ভেরিয়েবল নামে পরিচিত।আপনি প্রতিটি সক্রিয় পরিমাপ ভেরিয়েবলের জন্য সতর্কতা সেটপয়েন্ট এবং সক্রিয় পরিমাপ ভেরিয়েবলের যে কোন দুটি জন্য বিপদ সেটপয়েন্ট সেট করতে পারেন.

অর্ডার সংক্রান্ত তথ্য
দেশ এবং পণ্য-নির্দিষ্ট অনুমোদনের বিস্তারিত তালিকা পেতে, অনুমোদনের দ্রুত রেফারেন্স গাইড (108M1756) দেখুন, যা Bently.com থেকে পাওয়া যায়।
অবস্থান মনিটর3500/45-AA-BB

A: I/O মডিউল প্রকার
01 অভ্যন্তরীণ সমাপ্তি সহ অবস্থান I/O মডিউল (প্রক্সিমিটার, RPT, DC LVDT)
02 বাহ্যিক সমাপ্তি সহ অবস্থান I/O মডিউল (প্রক্সিমিটার, RPT, DC LVDT)
03 বাহ্যিক সমাপ্তি সহ বিচ্ছিন্ন টিএমআর অবস্থান I/O মডিউল (প্রক্সিমিটার বা DC LVDT)
04 বাহ্যিক সমাপ্তি সহ বাসেড টিএমআর অবস্থান I/O মডিউল (প্রক্সিমিটার)
05 অভ্যন্তরীণ সমাপ্তি সহ এসি এলভিডিটি অবস্থান I/O মডিউল
06 এক্সটার্নাল টার্মিনেশন সহ এসি এলভিডিটি অবস্থান I/O মডিউল
07 অভ্যন্তরীণ সমাপ্তি সহ রোটারি পটেনসিওমিটার অবস্থান I / O মডিউল
08 বাইরের সমাপ্তি সহ রোটারি পটেনসিওমিটার অবস্থান I / O মডিউল

বিঃ এজেন্সির অনুমোদন
00 কোনটিই
01 সিএসএ / এনআরটিএল / সি (ক্লাস 1, বিভাগ 2)
02 ATEX / IECEx / CSA (ক্লাস 1, জোন 2)

আপনাকে প্রতিটি I/O মডিউলের জন্য পৃথকভাবে বাহ্যিক সমাপ্তি ব্লক এবং ক্যাবল অর্ডার করতে হবে।

TMR অ্যাপ্লিকেশনে 3500/45 পজিশন মনিটর ব্যবহার করার সময়, ভালভের অবস্থান পরিমাপ পাওয়া যায় না, এবং কেস সম্প্রসারণ পরিমাপ শুধুমাত্র বিচ্ছিন্ন TMR এর জন্য সমর্থিত।

খুচরা
176449-04 3500/45 অবস্থান মনিটর
135137-01 অভ্যন্তরীণ সমাপ্তি সহ অবস্থান I/O মডিউল Proximitors, RPTs বা DC LVDTs এর সাথে ব্যবহারের জন্য
135145-01 এক্সটার্নাল টার্মিনেশন সহ অবস্থান I/O মডিউল Proximitors, RPTs বা DC LVDTs এর সাথে ব্যবহারের জন্য
139554-01 এসি এলভিডিটিগুলির সাথে ব্যবহারের জন্য অভ্যন্তরীণ সমাপ্তি সহ এসি এলভিডিটি অবস্থান I/O মডিউল
