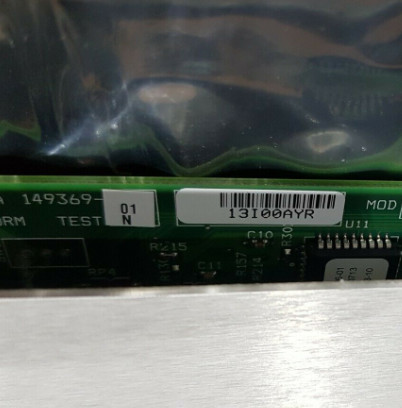

পণ্যঃবেন্টলি নেভাদা ৩৫০০/২৫-০১-০১-০০ ১৪৯৩৬৯-০১ উন্নত কীফাজর মডিউল

বর্ণনা
৩৫০০/২৫ উন্নত কীফাসর মডিউল একটি অর্ধ উচ্চতা, দুই চ্যানেল মডিউল যা ৩৫০০ র্যাকের মনিটর মডিউলগুলিতে কীফাসর সংকেত সরবরাহ করতে ব্যবহৃত হয়। The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer৩৫০০ মেশিন প্রোটেকশন সিস্টেম স্বাভাবিক কনফিগারেশনে চারটি কীফাসর সিগন্যাল এবং জোড়া কনফিগারেশনে আটটি কীফাসর সিগন্যাল গ্রহণ করতে পারে।

দ্রষ্টব্যঃ একটি কীফাজর সংকেত হল একটি ঘূর্ণনশীল শ্যাফ্ট বা গিয়ার থেকে প্রতি ঘূর্ণন বা একাধিক ইভেন্ট প্রতি ঘূর্ণন একটি বার বা একাধিক ইভেন্টের ইমপ্লান্স যা একটি সুনির্দিষ্ট সময় পরিমাপ প্রদানের জন্য ব্যবহৃত হয়।এটি 3500 মনিটর মডিউল এবং বাহ্যিক ডায়াগনস্টিক সরঞ্জামগুলিকে 1X কম্পন ব্যাপ্তি এবং ফেজের মতো শ্যাফ্ট ঘূর্ণন গতি এবং ভেক্টর পরামিতিগুলি পরিমাপ করতে দেয়.

উন্নত কীফাজর মডিউল একটি উন্নত ৩৫০০ সিস্টেম মডিউল।এটি পূর্ববর্তী ডিজাইনের তুলনায় বিস্তৃত কীফ্যাসর সিগন্যাল প্রসেসিং ক্ষমতা সরবরাহ করে যখন ফর্মের দিক থেকে সম্পূর্ণ নিচে সামঞ্জস্য বজায় রাখে, পুরানো সিস্টেমে ব্যবহারের জন্য বিদ্যমান Keyphasor মডিউলগুলির সাথে ফিট এবং কাজ করে।
১৪৯৩৬৯-০১ মডিউল।

যখন ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) অ্যাপ্লিকেশনগুলির জন্য একটি সিস্টেম কীফাসর ইনপুট প্রয়োজন হয়, তখন 3500 সিস্টেমে দুটি কীফাসর মডিউল ব্যবহার করা উচিত।এই কনফিগারেশনে মডিউল উভয় একটি প্রাথমিক এবং মাধ্যমিক Keyphasor সংকেত র্যাক অন্যান্য মডিউল প্রদান সমান্তরালভাবে কাজ. চারটির বেশি কীফাসর ইনপুট সহ একটি সিস্টেম একটি জোড়া কনফিগারেশন ব্যবহার করতে পারে যদি চারটি প্রাথমিক কীফাসর ইনপুট সংকেত না থাকে।একটি জোড়া কনফিগারেশনের জন্য উপরের/নিচের বা উভয় অর্ধ-স্লট অবস্থানে পরপর দুটি পর্যবেক্ষণ অবস্থান প্রয়োজন. চারটি কীফাজর মডিউল চারটি গ্রহণ করবে
প্রাথমিক এবং চারটি ব্যাকআপ ইনপুট চ্যানেল এবং চারটি আউটপুট চ্যানেল সরবরাহ করে (প্রতিটি মডিউল প্রতি এক) । দুটি জোড়া এবং একটি জোড়া ছাড়াই কনফিগারেশনও সম্ভব (মোট তিনটি কীফাজর মডিউল) ।এমন কনফিগারেশনে, ব্যবহারকারী এক অপরিশোধিত Keyphasor কনফিগার করতে পারেন (অর্ডার হয় দুই 2-চ্যানেল বা এক 1-চ্যানেল এবং এক 2-চ্যানেল বিকল্প)

আইসোলেটেড কীফ্যাসর আই/ও মডিউলটি এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে কীফ্যাসর সংকেতগুলি একাধিক ডিভাইসের সাথে সমান্তরালভাবে আবদ্ধ থাকে এবং অন্যান্য সিস্টেম থেকে বিচ্ছিন্নতার প্রয়োজন হয়,যেমন একটি নিয়ন্ত্রণ ব্যবস্থা. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided. মনে রাখবেন যে এই I/O মডিউলটির উদ্দেশ্য মূলত শ্যাফ্টের গতি পরিমাপ করা এবং ফেজ নয়। মডিউলটি ফেজ পরিমাপ প্রদান করতে পারে,কিন্তু এই I/O অ-বিচ্ছিন্ন I/O সংস্করণ তুলনায় একটি সামান্য উচ্চতর ফেজ Shift প্রবর্তনচিত্র 1 দেখায় যে আইসোলেটেড I/O মডিউলগুলি বিভিন্ন মেশিনের গতিতে যোগ করবে।

উন্নত পণ্য বৈশিষ্ট্যগুলির মধ্যে রয়েছে প্রতি ঘণ্টায় একাধিক ইভেন্ট-প্রতি ঘণ্টায় ইনপুট থেকে একবার-ইভেন্ট সংকেত উত্পাদন, ক্ষেত্র-আপগ্রেডযোগ্য ফার্মওয়্যার এবং সম্পদ পরিচালনার ডেটা প্রতিবেদন।

পণ্যের বর্ণনা
উন্নত কীফাজর মডিউল
3500/25-AXX-BXX-CXX

A: চ্যানেলের সংখ্যা
0 1 একক অর্ধ উচ্চতা 2 চ্যানেল Keyphasor কার্ড (অর্ডার 2 চ্যানেল)
০ ২ অর্ধ উচ্চতার দুইটি দুই-চ্যানেলের কীফাসর কার্ড (৪-চ্যানেলের অর্ডার)

B: I/O মডিউলের ধরন
0 1 অভ্যন্তরীণ সমাপ্তি সহ I/O মডিউল
0 2 বাহ্যিক সমাপ্তি সহ I/O মডিউল
0 3 অভ্যন্তরীণ বন্ধন সহ অভ্যন্তরীণ বাধা I/O
0 4 অভ্যন্তরীণ সমাপ্তি সহ বিচ্ছিন্ন I/O মডিউল
0 5 বহিরাগত সমাপ্তি সহ বিচ্ছিন্ন I/O মডিউল

C: এজেন্সি অনুমোদনের বিকল্প
0 0 প্রয়োজন নেই
0 1 সিএসএ/এনআরটিএল/সি (ক্লাস 1, ডিভ 2)
0 2 ATEX/CSA (ক্লাস ১ জোন ২)

খুচরা
149369-01 উন্নত কীফাজর মডিউল
দ্রষ্টব্যঃ এই মডিউলটি Keyphasor Module 125792-01 এর জন্য সরাসরি প্লাগ-ইন প্রতিস্থাপন হিসাবে অর্ডার করা যেতে পারে।
১২৫৮০০-০১ কীফাজর I/O মডিউল (অভ্যন্তরীণ সমাপ্তি)
১২৬৬৪৮-০১ কীফ্যাসর I/O মডিউল (বাহ্যিক সমাপ্তি)
125800-02 আইসোলেটেড কীফাজর I/O মডিউল (অভ্যন্তরীণ সমাপ্তি)
১২৬৬৪৮-০২ বিচ্ছিন্ন কীফাজর I/O মডিউল (বাহ্যিক সমাপ্তি)
১৩৫৪৭৩-০১ কীফাজর আই/ও মডিউল (অভ্যন্তরীণ বাধা এবং অভ্যন্তরীণ সমাপ্তি)
