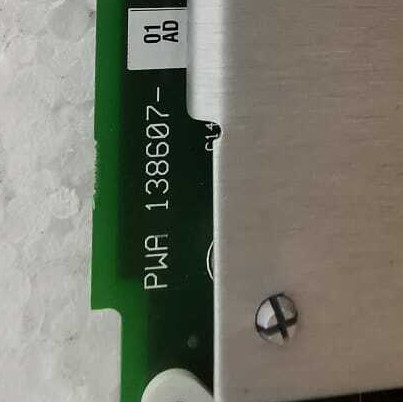

বেন্টলি নেভাদা 3500/22M-01-01-00 138607-01 ট্রানজিয়েন্ট ডেটা ইন্টারফেস


পণ্যঃবেন্টলি নেভাদা 3500/22M-01-01-00 138607-01 ট্রানজিয়েন্ট ডেটা ইন্টারফেস

বর্ণনা
৩৫০০ ট্রানজিয়েন্ট ডেটা ইন্টারফেস (টিডিআই) হল ৩৫০০ মনিটরিং সিস্টেম এবং জিই'র সিস্টেম ১* মেশিন ম্যানেজমেন্ট সফটওয়্যারের মধ্যে ইন্টারফেস।টিডিআই একটি 3500/20 র্যাক ইন্টারফেস মডিউল (আরআইএম) এর সক্ষমতা TDXnet এর মতো যোগাযোগ প্রসেসরগুলির ডেটা সংগ্রহের সক্ষমতার সাথে একত্রিত করে.

টিডিআই এম সিরিজের মনিটর (3500/40M, 3500/42M ইত্যাদি) এর সাথে মিলিয়ে একটি 3500 র্যাকের RIM স্লটে কাজ করে।) ধ্রুবক স্থির অবস্থা এবং ক্ষণস্থায়ী তরঙ্গরূপ তথ্য সংগ্রহ এবং হোস্ট সফটওয়্যার একটি ইথারনেট লিঙ্ক মাধ্যমে এই তথ্য পাস. (এই নথির শেষে সামঞ্জস্যতা বিভাগটি দেখুন) স্ট্যাটিক ডেটা ক্যাপচারটি TDI এর সাথে স্ট্যান্ডার্ড,তবে একটি ঐচ্ছিক চ্যানেল Enabling ডিস্ক ব্যবহার TDI গতিশীল বা অস্থায়ী তথ্য পাশাপাশি ক্যাপচার করতে পারবেনTDI-তে পূর্ববর্তী যোগাযোগ প্রসেসরগুলির তুলনায় বেশ কয়েকটি ক্ষেত্রে উন্নতি রয়েছে এবং 3500 র্যাকের মধ্যে যোগাযোগ প্রসেসর ফাংশন অন্তর্ভুক্ত রয়েছে।

যদিও টিডিআই পুরো র্যাকের জন্য কিছু সাধারণ ফাংশন সরবরাহ করে তবে এটি সমালোচনামূলক পর্যবেক্ষণ পথের অংশ নয় এবং সামগ্রিক মনিটরিং সিস্টেমের সঠিক, স্বাভাবিক ক্রিয়াকলাপের উপর কোনও প্রভাব ফেলে না।প্রতিটি 3500 র্যাকের জন্য একটি TDI বা RIM প্রয়োজন, যা সবসময় স্লট ১ (পাশের পাওয়ার সাপ্লাই) দখল করে থাকে।

ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) অ্যাপ্লিকেশনগুলির জন্য, 3500 সিস্টেমের জন্য টিডিআইয়ের একটি টিএমআর সংস্করণ প্রয়োজন। সমস্ত স্ট্যান্ডার্ড টিডিআই ফাংশন ছাড়াও,টিএমআর টিডিআই এছাড়াও মনিটর চ্যানেল তুলনা করে. 3500 টিএমআর কনফিগারেশন মনিটর অপশনে নির্দিষ্ট সেটআপ ব্যবহার করে মনিটর ভোট কার্যকর করে। এই পদ্ধতি ব্যবহার করে টিএমআর টিডিআই ক্রমাগত তিনটি (3) থেকে আউটপুট তুলনা করে
যদি TDI সনাক্ত করে যে এই মনিটরগুলির মধ্যে একটির তথ্য এখন আর অন্য দুটি মনিটরের সাথে (একটি কনফিগার করা শতাংশের মধ্যে) সমতুল্য নয়,এটি মনিটরটিকে ত্রুটিযুক্ত বলে চিহ্নিত করবে এবং সিস্টেম ইভেন্ট লিস্টে একটি ইভেন্ট স্থাপন করবে.

অর্ডার সংক্রান্ত তথ্য
বিকল্পের তালিকা এবং অংশের সংখ্যা
3500/22M TDI মডিউল এবং I/O
3500/22-AXX-BXX-CXX

A: ট্রানজিশনাল ডেটা ইন্টারফেস টাইপ
0 1 স্ট্যান্ডার্ড (স্ট্যান্ডার্ড মনিটরিং অ্যাপ্লিকেশনের জন্য ব্যবহার)
০ ২ টিএমআর (শুধুমাত্র এমন অ্যাপ্লিকেশনের জন্য ব্যবহার করুন যার জন্য একটি ট্রিপল মডুলার রিডন্ড্যান্ট কনফিগারেশন প্রয়োজন) ।

B: I/O মডিউল টাইপ
0 1 10Base-T/100Base-TX ইথারনেট I/O মডিউল

0 2 100Base-FX (ফাইবার অপটিক) ইথারনেট I/O মডিউল

C: এজেন্সি অনুমোদনের বিকল্প
0 0 কোনটিই নেই
0 1 সিএসএ/এনআরটিএল/সি
0 2 সিএসএ/এটিএক্স

খুচরা
২৮৮০৫৫-০১
ইউএসবি ক্যাবল সহ স্ট্যান্ডার্ড ট্রানজিয়েন্ট ডেটা ইন্টারফেস মডিউল
২৮৮০৫৫-০২
ইউএসবি ক্যাবল সহ টিএমআর ট্রানজিয়েন্ট ডেটা ইন্টারফেস মডিউল
100M2833
10 ফুট A থেকে B ইউএসবি ক্যাবল
146031-01
10Base-T/100Base-TX I/O মডিউল
146031-02
100Base-FX (ফাইবার অপটিক) I/O মডিউল
১৪৭৩৬৪-০১
3500 বাফারযুক্ত সিগন্যাল আউটপুট মডিউল

খুচরা
125744-02
স্ট্যান্ডার্ড র্যাক ইন্টারফেস মডিউল
১২৫৭৪৪-১
টিএমআর র্যাক ইন্টারফেস মডিউল
135031-01
মডেম সহ RIM I/O মডিউল
ইন্টারফেস
১২৫৭৬৮-১
RS232/RS422 সহ RIM I/O মডিউল
ইন্টারফেস
১২৫৭৬০-১
ডেটা ম্যানেজার আই/ও মডিউল
04425545
গ্রাউন্ডিং কব্জি স্ট্র্যাপ (একবার ব্যবহারের জন্য)
00801286
রিয়েল-টাইম ক্লক আইসি
128755-01
ফার্মওয়্যার আইসি (PWA 125744-01 Rev P বা তার পরে বা PWA 125744-02 Rev N বা তার পরে)
00580441
সংযোগকারী শিরোনাম, অভ্যন্তরীণ সমাপ্তি, 3-অবস্থান, সবুজ
00580436
সংযোগকারী শিরোনাম, অভ্যন্তরীণ সমাপ্তি, 6-পজিশন, সবুজ
১২৯৭৬৮-১
RIM অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল
