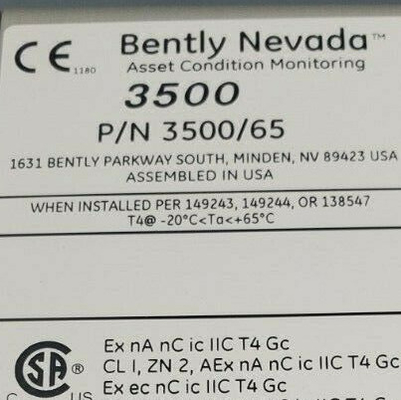

পণ্যঃবেন্টলি নেভাদা 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O Module, অভ্যন্তরীণ সমাপ্তি

বর্ণনা
3500/65 মনিটর তাপমাত্রা পর্যবেক্ষণের 16 টি চ্যানেল সরবরাহ করে এবং প্রতিরোধ তাপমাত্রা ডিটেক্টর (RTD) এবং বিচ্ছিন্ন টিপ থার্মোকপল (TC) তাপমাত্রা ইনপুট উভয়ই গ্রহণ করে।মনিটর এই ইনপুট শর্ত এবং ব্যবহারকারী-প্রোগ্রামযোগ্য অ্যালার্ম সেটপয়েন্টগুলির সাথে তাদের তুলনা করে.
মনিটর 3500 র্যাক কনফিগারেশন সফটওয়্যার ব্যবহার করে প্রোগ্রাম করা হয়. আপনি বিচ্ছিন্ন টিপ thermocouples, 3 তারের RTD, 4 তারের RTD গ্রহণ করতে 16-চ্যানেল তাপমাত্রা মনিটর কনফিগার করতে পারেন,অথবা টিসি এবং আরটিডি ইনপুটগুলির সমন্বয়.
ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) কনফিগারেশনে, আপনাকে তিনটি সংলগ্ন মনিটরের গ্রুপে তাপমাত্রা মনিটর ইনস্টল করতে হবে।এই কনফিগারেশনে মনিটর সঠিক অপারেশন নিশ্চিত এবং একক পয়েন্ট ব্যর্থতা এড়াতে ভোটদান 2 ধরনের ব্যবহার করে.

বর্ণনা

3500/65 মনিটর তাপমাত্রা পর্যবেক্ষণের 16 টি চ্যানেল সরবরাহ করে এবং প্রতিরোধ তাপমাত্রা ডিটেক্টর (RTD) এবং বিচ্ছিন্ন টিপ থার্মোকপল (TC) তাপমাত্রা ইনপুট উভয়ই গ্রহণ করে।

মনিটর এই ইনপুটগুলিকে শর্ত দেয় এবং ব্যবহারকারী-প্রোগ্রামযোগ্য অ্যালার্ম সেটপয়েন্টগুলির সাথে তাদের তুলনা করে। মনিটরটি 3500 র্যাক কনফিগারেশন সফ্টওয়্যার ব্যবহার করে প্রোগ্রাম করা হয়।আপনি বিচ্ছিন্ন টিপ thermocouples গ্রহণ করতে 16-চ্যানেল তাপমাত্রা মনিটর কনফিগার করতে পারেনট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) কনফিগারেশনে, আপনাকে 3 টি সংলগ্ন মনিটরের গ্রুপে তাপমাত্রা মনিটর ইনস্টল করতে হবে।

এই কনফিগারেশনে মনিটরটি সঠিক অপারেশন নিশ্চিত করতে এবং একক পয়েন্ট ব্যর্থতা এড়াতে 2 ধরণের ভোট ব্যবহার করে।

খুচরা

172931-01 3500/65 ম্যানুয়াল।

145988-02 3500/65 মনিটর।

172103-01 3500/65 RTD/Isolated Tip TC I/O Module, অভ্যন্তরীণ সমাপ্তি

173005 সংযোগকারী শিরোনাম, অভ্যন্তরীণ সমাপ্তি, 20 অবস্থান, কালো

172109-01 3500/65 RTD/ আইসোলেটেড টিপ TC I/O মডিউল, বাহ্যিক সমাপ্তি

172115-01 RTD/Isolated Tip TC বাহ্যিক সমাপ্তি ব্লক (ইউরো স্টাইলের সংযোগকারী)

অর্ডার সংক্রান্ত তথ্য:

৩৫০০/৬৫-এএ-বিবি
A: I/O মডিউল প্রকার
01 RTD/Isolated Tip TC with Internal Terminations (আভ্যন্তরীণ সমাপ্তি সহ বিচ্ছিন্ন টিপ টিসি)
02 RTD/External Terminations সহ আইসোলেটেড টিপ TC
বিঃ এজেন্সি অনুমোদনের বিকল্প
00 কোনটিই
01 CSA/NRTL/C
02 সিএসএ/এটিএক্স

ক্যাবল
3500/65 ট্রান্সডুসার (XDCR) সিগন্যাল থেকে এক্সটার্নাল টার্মিনেশন (ET) ব্লক ক্যাবল
১৩৪৫৪৪-এএএএ-বিবি
উঃ তারের দৈর্ঘ্য
0005 ৫ ফুট (১.৫ মিটার)
0007 7 ফুট (2.1 মিটার)
0010 ১০ ফুট (৩ মিটার)
0025 ২৫ ফুট (৭.৫ মিটার)
0050 50 ফুট (15 মিটার)
0100 100 ফুট (30.5 মিটার)
বিঃ সমাবেশের নির্দেশাবলী
01 একত্রিত নয়
02 একত্রিত

খুচরা

172931 3500/65 ব্যবহারকারীর নির্দেশিকা
145988-02 3500/65 মনিটর
172103-01 3500/65 RTD/Isolated Tip TC I/O Module, অভ্যন্তরীণ সমাপ্তি
173005 সংযোগকারী শিরোনাম, অভ্যন্তরীণ সমাপ্তি, 20 অবস্থান, কালো
172109-01 3500/65 RTD/ আইসোলেটেড টিপ TC I/O মডিউল, বাহ্যিক সমাপ্তি
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) স্পেসিফিকেশন
