পণ্যঃABB 07AC91 GJR5252300R3101 অ্যানালগ I/O মডিউল

এসি৩১ এবং পূর্ববর্তী সিরিজ (যেমন সিগমেট্রনিক, প্রোকন্টিক) পুরানো এবং এসি৫০০ পিএলসি প্ল্যাটফর্ম দ্বারা প্রতিস্থাপিত হয়েছে।

অ্যাডভান্ট কন্ট্রোলার 31 সিরিজ 40-50 কেন্দ্রীয় এবং বিকেন্দ্রীভূত এক্সটেনশান সহ ছোট এবং কম্প্যাক্ট পিএলসি সরবরাহ করেছিল।অ্যাডভান্ট কন্ট্রোলার 31 সিরিজ 90 বিভিন্ন কনফিগারেশন বিকল্প এবং পাঁচটি যোগাযোগ ইন্টারফেস সঙ্গে চ্যালেঞ্জিং অ্যাপ্লিকেশন জন্য শক্তিশালী PLCs প্রস্তাব. পিএলসি অভ্যন্তরীণভাবে 60 টি আই / ও সরবরাহ করেছিল এবং বিকেন্দ্রীভূতভাবে প্রসারিত হতে পারে। ইন্টিগ্রেটেড যোগাযোগ ফিল্ডবাসের সংমিশ্রণটি পিএলসিকে ইথারনেট,প্রোফিবাস ডিপি, এআরসিএনইটি বা ক্যানোপেন।

উভয় AC31 সিরিজ 40 এবং 50 একই AC31GRAF সফ্টওয়্যার ব্যবহার করে যা IEC61131-3 মানের সাথে সামঞ্জস্যপূর্ণ। AC31 সিরিজ 90 907 AC 1131 প্রোগ্রামিং সফ্টওয়্যার ব্যবহার করে,আইইসি ৬১১৩১-৩ অনুযায়ীও তৈরি.

অ্যাডভান্ট কন্ট্রোলার এসি৩১-এস নিরাপত্তা সম্পর্কিত অ্যাপ্লিকেশনগুলির জন্য উপলব্ধ ছিল। এটি এসি৩১ সিরিজ ৯০ ভেরিয়েন্টের সময়-প্রমাণিত সিস্টেম কাঠামোর উপর ভিত্তি করে তৈরি হয়েছিল।

প্রত্যাশিত উদ্দেশ্য
এনালগ ইনপুট / আউটপুট মডিউল 07 এসি 91 সিএস 31 সিস্টেম বাসে একটি রিমোট মডিউল হিসাবে ব্যবহৃত হয়। এতে 16 টি এনালগ ইনপুট / আউটপুট চ্যানেল রয়েছে যা দুটি অপারেটিং মোডে কনফিগার করা যেতে পারেঃ
• অপারেটিং মোড "১২ বিট":
৮ টি ইনপুট চ্যানেল, স্বতন্ত্রভাবে কনফিগারযোগ্য ±10 V বা 0...20 mA, 12 বিট রেজোলিউশন প্লাস
৮টি আউটপুট চ্যানেল, স্বতন্ত্রভাবে কনফিগারযোগ্য ±১০ ভি বা ০-২০ এমএ, ১২ বিট রেজোলিউশন
• অপারেটিং মোড "৮ বিট":
১৬টি চ্যানেল, জোড়ায় জোড়ায় ইনপুট বা আউটপুট হিসেবে কনফিগার করা যায়, ০.১০ ভোল্ট অথবা ০.২০ এমএ, ৮ বিট রেজোলিউশন
• কনফিগারেশন ডিআইএল সুইচ দিয়ে সেট করা হয়।

• পিএলসি 4...20 এমএ সিগন্যাল পরিমাপের জন্য একটি ইন্টারকানেকশন উপাদান ANAI4_20 সরবরাহ করে (নির্দেশ করুন)
907 PC 331, সংযোগ উপাদান লাইব্রেরি) ।
মডিউল 07 এসি 91 সিএস 31 সিস্টেম বাসে সর্বোচ্চ আটটি ইনপুট শব্দ প্লাস সর্বোচ্চ আটটি আউটপুট শব্দ ব্যবহার করে। অপারেটিং মোডে "8 বিট", 2 অ্যানালগ মানগুলি একটি শব্দে প্যাক করা হয়।
ইউনিটের অপারেটিং ভোল্টেজ 24 ভি ডিসি। সিএস 31 সিস্টেম বাস সংযোগটি বাকি মডিউল থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।
মডিউলটি বিভিন্ন ধরনের ডায়াগনস্টিক ফাংশন প্রদান করে (দেখুন অধ্যায় "ডায়াগনস্টিক এবং প্রদর্শন"।)

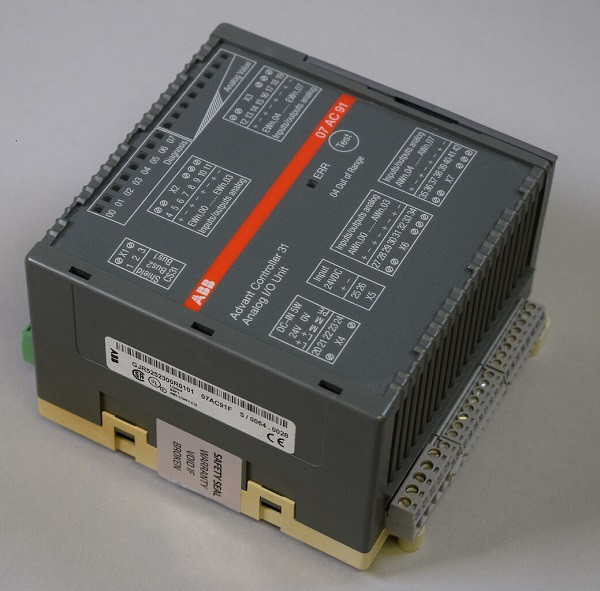

প্রোডাক্ট ছবিঃ
