পণ্যঃABB 07DC92 GJR5252200R0101 ডিজিট ইনপুট/আউটপুট মডিউল

ডিজিটাল ইনপুট/আউটপুট মডিউল 07 ডিসি 92 32 কনফিগারযোগ্য ডিজিটাল ইনপুট/আউটপুট, 24 ভি ডিসি, গ্রুপে বৈদ্যুতিকভাবে বিচ্ছিন্ন, আউটপুট 500 এমএ, সিএস 31 সিস্টেম বাস দিয়ে লোড করা যেতে পারে

উদ্দেশ্য ডিজিটাল ইনপুট / আউটপুট মডিউল 07 ডিসি 92 সিএস 31 সিস্টেম বাসের একটি রিমোট মডিউল হিসাবে ব্যবহৃত হয়। এতে 32 টি ইনপুট / আউটপুট রয়েছে, 24 ভি ডিসি, 4 টি গ্রুপে নিম্নলিখিত বৈশিষ্ট্য সহঃ• ইনপুট/আউটপুটগুলি পৃথকভাবে অ্যাক্সেস করা যায় • ইনপুট হিসাবে, • আউটপুট হিসাবে বা • পুনরায় পাঠযোগ্য আউটপুট হিসাবে (সংযুক্ত ইনপুট / আউটপুট) • আউটপুটগুলি • ট্রানজিস্টরগুলির সাথে কাজ করে, • একটি নামমাত্র লোডের নামমাত্র 0.5 এ এবং • ওভারলোড এবং শর্ট সার্কিটের বিরুদ্ধে সুরক্ষিত।

• ইনপুট/আউটপুটগুলির 4 টি গ্রুপ একে অপরের এবং ইউনিটের বাকি অংশ থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন। • মডিউলটি CS31 সিস্টেম বাসের ইনপুট এবং আউটপুটগুলির জন্য দুটি ডিজিটাল ঠিকানা দখল করে।এটি শুধুমাত্র একটি আউটপুট মডিউল হিসাবে ইউনিট কনফিগার করা সম্ভব. এই ক্ষেত্রে, ইনপুটগুলির জন্য ঠিকানা প্রয়োজন হয় না। ইউনিটটি 24 ভি ডিসি সরবরাহ ভোল্টেজের সাথে কাজ করে। সিস্টেম বাস সংযোগটি ইউনিটের বাকি অংশ থেকে বৈদ্যুতিকভাবে বিচ্ছিন্ন।মডিউলটি বিভিন্ন ধরনের ডায়গনিস্টিক ফাংশন প্রদান করে (দেখুন অধ্যায় "ডায়গনিস্টিক এবং প্রদর্শন").

Displays and operating elements on the front panel 1 32 yellow LEDs to indicate the signal status of the configurable inputs and outputs 2 List of diagnosis information concerning the LEDs when they are used for diagnosis display 3 Red LED for error message 4 Test button Electrical connection The module can be mounted on a DIN rail (height 15 mm) or with 4 screwsনিম্নলিখিত চিত্রটি ইনপুট/আউটপুট মডিউলের বৈদ্যুতিক সংযোগ দেখায়।

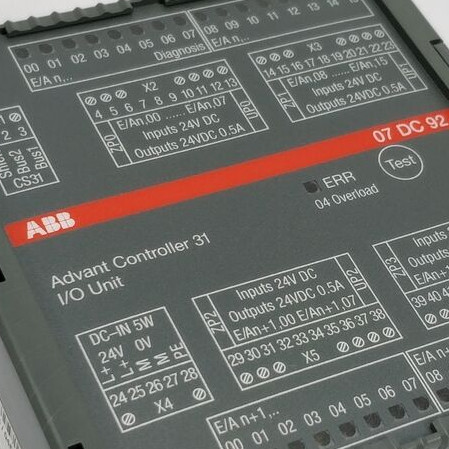

প্রোডাক্ট ছবিঃ
