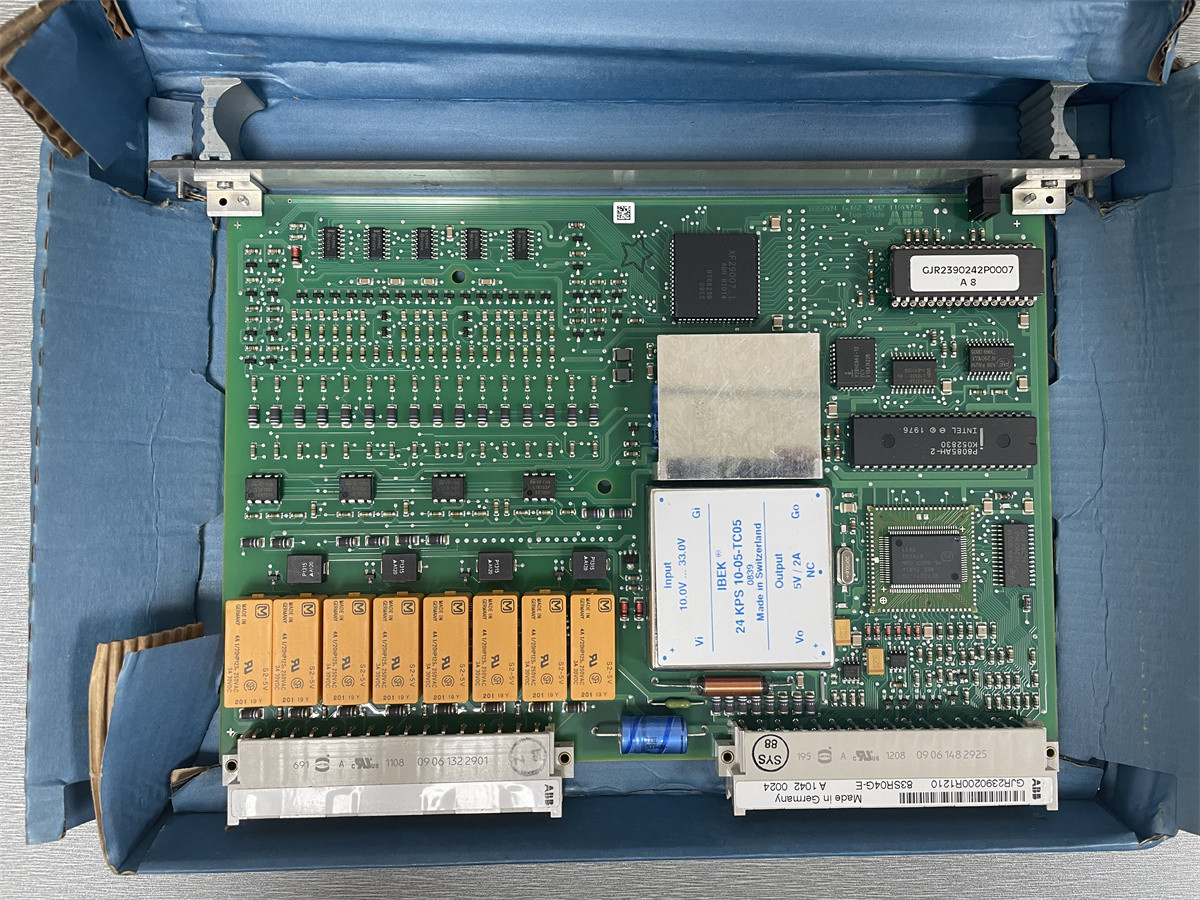

পণ্যঃ83SR04 GJR2390200R1210 83SR04G-E ABB বাইনারি এবং অ্যানালগ কন্ট্রোল সিগন্যাল প্রসেসিং কন্ট্রোল মডিউল

বর্ণনা

83SR04G-E হল ABB PROCONTROLsystem বাইনারি এবং অ্যানালগ কন্ট্রোল সিগন্যাল প্রসেসিং কন্ট্রোল মডিউল। 83SR04G-E ড্রাইভে সংরক্ষিত প্রোগ্রাম বাইনারি এবং অ্যানালগ নিয়ন্ত্রণের জন্য ব্যবহৃত হয়,গ্রুপ এবং ইউনিট নিয়ন্ত্রণ স্তরএটি নিম্নলিখিত অ্যাপ্লিকেশনের জন্য ব্যবহার করা যেতে পারেঃ
- একমুখী ড্রাইভের ড্রাইভ নিয়ন্ত্রণ
- অ্যাকচুয়েটরের ড্রাইভ নিয়ন্ত্রণ
- সোলিনয়েড ভালভের ড্রাইভ নিয়ন্ত্রণ
- বাইনারি ফাংশন গ্রুপ কন্ট্রোল (অনুক্রমিক এবং যৌক্তিক)
- তিন ধাপে নিয়ন্ত্রণ
- সিগন্যাল কন্ডিশনার

বৈশিষ্ট্য
মডিউল ঠিকানা স্বয়ংক্রিয়ভাবে PROCONTROL স্টেশনে মডিউল সংযোগ করে সেট করা হয়।
স্টেশন-বাসের মাধ্যমে প্রাপ্ত টেলিগ্রামগুলি তাদের প্যারিটি বিটগুলির মাধ্যমে ত্রুটি-মুক্ত ট্রান্সফারের জন্য মডিউল দ্বারা পরীক্ষা করা হয়।
মডিউল থেকে বাসে পাঠানো টেলিগ্রামগুলি ত্রুটিমুক্ত স্থানান্তর নিশ্চিত করার জন্য প্যারিটি বিট দিয়ে সরবরাহ করা হয়।
ব্যবহারকারী প্রোগ্রামটি একটি অ-অস্থায়ী মেমরিতে (EEPROM) ফাইল করা হয়। এটি বাসের মাধ্যমে PDDS থেকে লোড এবং পরিবর্তন করা যেতে পারে।
একটি বৈধ ব্যবহারকারী তালিকা লোড হওয়ার সাথে সাথেই মডিউলটি কাজ করার জন্য প্রস্তুত।
প্রক্রিয়া এবং সুইচগার্ডের সাথে যোগাযোগের জন্য, মডিউলের নিম্নলিখিত ভোল্টেজ প্রয়োজনঃ
ইউএসএ/ইউএসবি অপারেটিং ভোল্টেজ +২৪ ভি
নিম্নলিখিত ভোল্টেজগুলিতে অভ্যন্তরীণভাবে বিভক্তঃ
US11 প্রক্রিয়া ইন্টারফেসের যোগাযোগের সরবরাহ 1
US21 প্রক্রিয়া ইন্টারফেসের যোগাযোগের সরবরাহ 2
US31 প্রক্রিয়া ইন্টারফেস 3 এর যোগাযোগের সরবরাহ
US41 প্রক্রিয়া ইন্টারফেসের যোগাযোগের সরবরাহ 4
ইউএস১১... ইউএস৪১ ভোল্টেজগুলি শর্ট সার্কিট প্রুফ এবং কোনো ধরনের মিথস্ক্রিয়া রোধ করার জন্য ডিজাইন করা হয়েছে।
অপারেটিং ভোল্টেজ এবং বাহ্যিক লজিক সিগন্যালগুলি রেফারেন্স কন্ডাক্টর Z এর সাথে সম্পর্কিত।
মডিউলের সামনের অংশে নিম্নলিখিত বিজ্ঞপ্তিগুলি আলোক নির্গমনকারী ডায়োডের মাধ্যমে নির্দেশিত হয়ঃ

ST ব্যাধি
এসজি মডিউল ব্যাঘাত

লাইট-ইমিটিং ডায়োড ST মডিউল এবং মডিউলের সাথে ডেটা যোগাযোগের যে কোনও ব্যাঘাতকে সংকেত দেয়। লাইট-ইমিটিং ডায়োড SG কেবল মডিউল ব্যাঘাতকে সংকেত দেয়।

মডিউল ডিজাইন
মডিউলটি মূলত নিম্নলিখিতগুলি নিয়ে গঠিতঃ
- প্রসেস ইন্টারফেস
- স্টেশন-বাস ইন্টারফেস
- প্রক্রিয়াকরণ বিভাগ

প্রক্রিয়া ইন্টারফেস
প্রক্রিয়া ইন্টারফেসে, প্রক্রিয়া সংকেতগুলি মডিউল-অভ্যন্তরীণ সংকেত স্তরের সাথে মানিয়ে নেওয়া হয়।

স্টেশন-বাস ইন্টারফেস
স্টেশন বাস ইন্টারফেসে, মডিউল সংকেতগুলি বাসের সাথে মানিয়ে নেওয়া হয়। এটি মূলত একটি সমান্তরাল / সিরিয়াল রূপান্তর জড়িত।

প্রক্রিয়াকরণ বিভাগ
প্রক্রিয়া এবং বাস থেকে আগত সংকেতগুলি প্রক্রিয়া করার জন্য, মডিউলটি একটি মাইক্রোপ্রসেসর দিয়ে সজ্জিত যা মডিউল-অভ্যন্তরীণ বাসের মাধ্যমে নিম্নলিখিত মেমরি অঞ্চলগুলির সাথে একত্রে কাজ করে।

অর্ডার ডেটাঃ

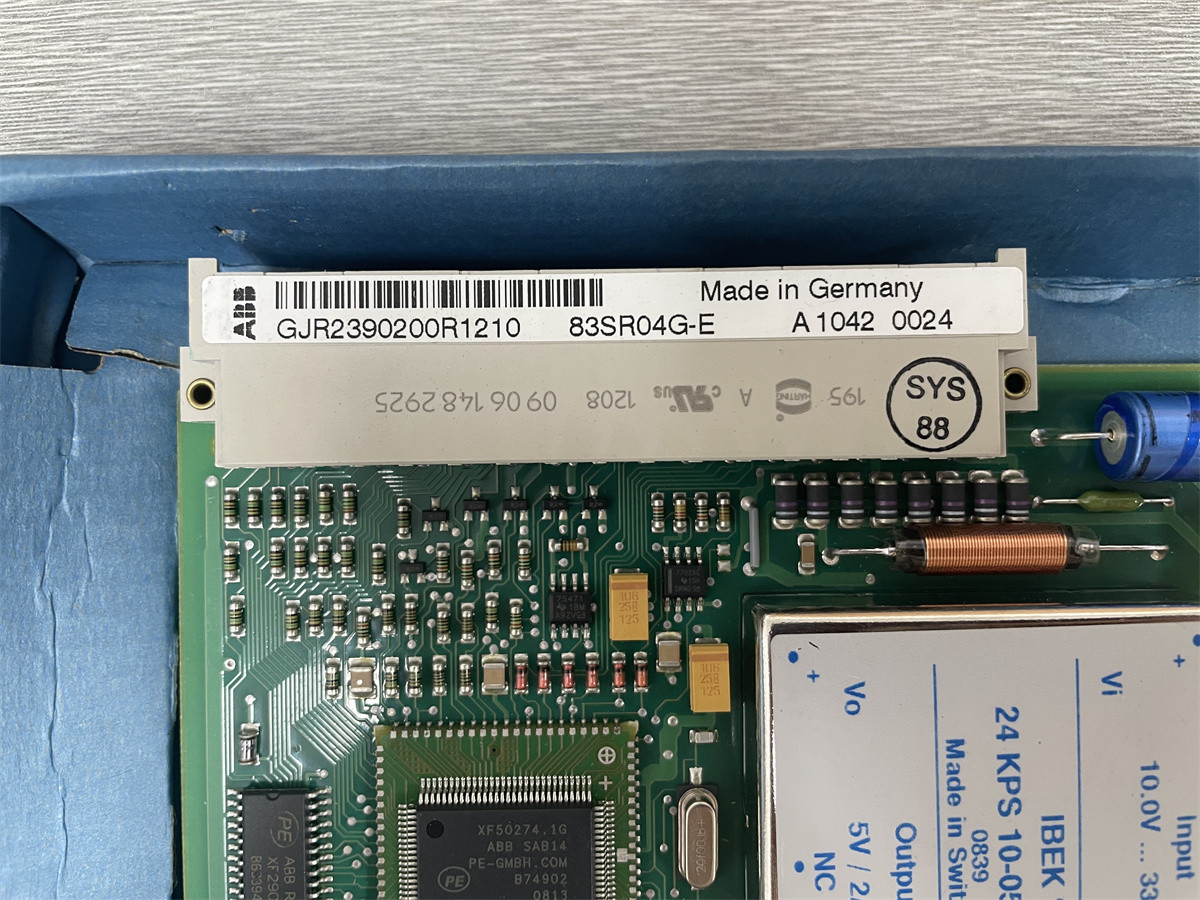

83SR04-E/R1210 অর্ডার নম্বরঃ GJR2390200R1210
