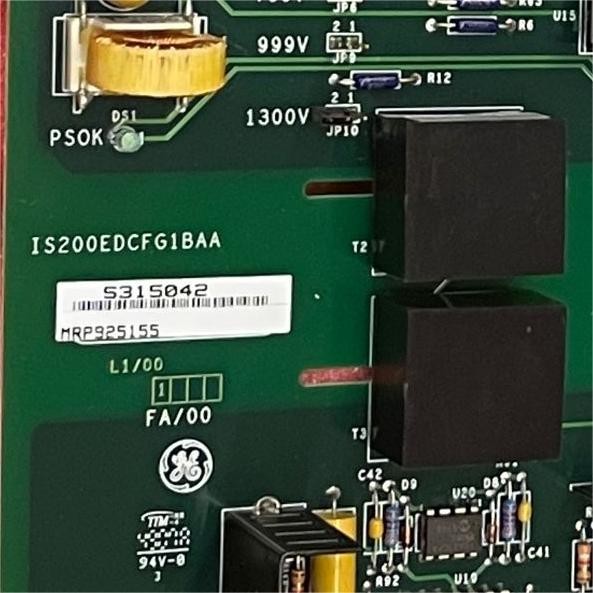

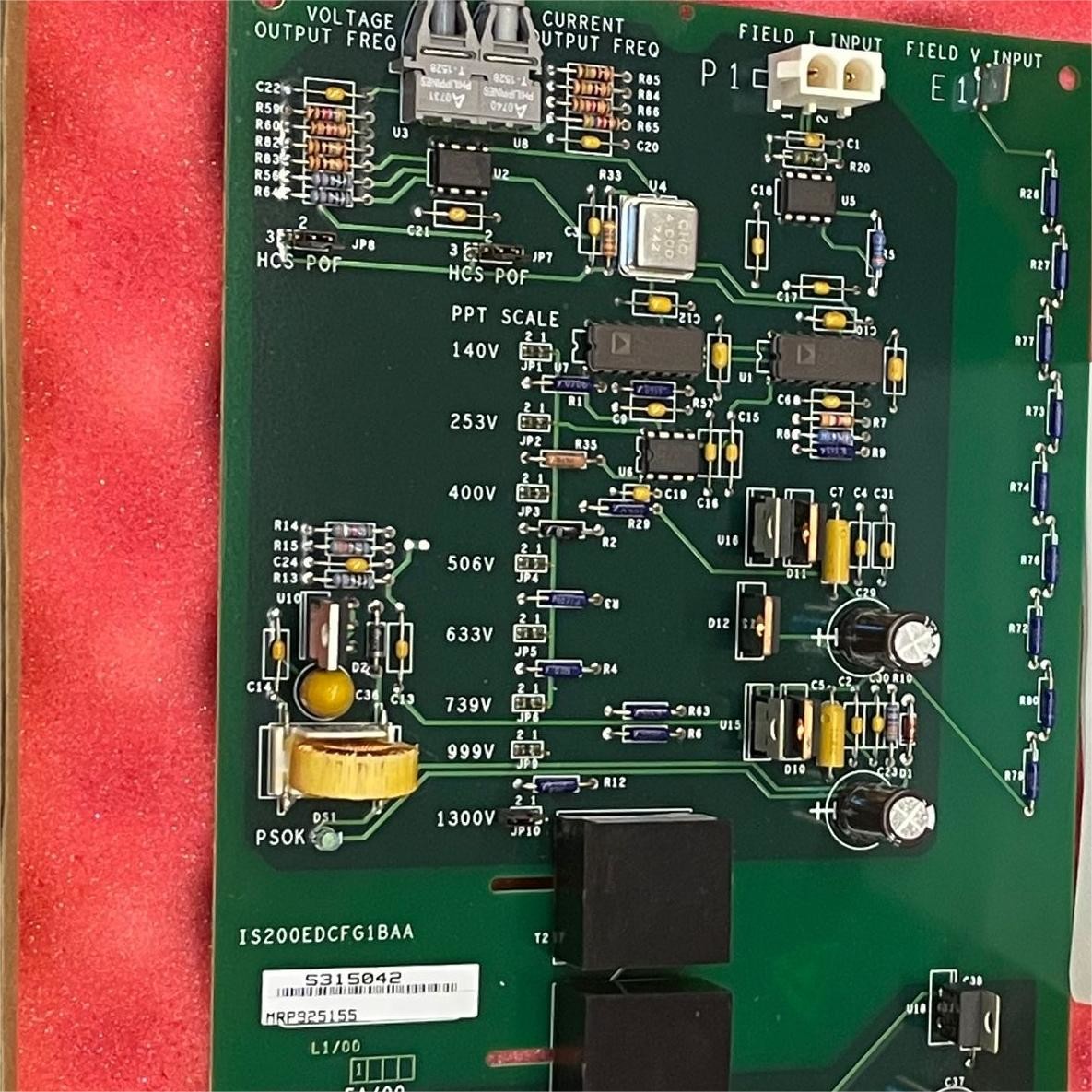

পণ্যঃজেনারেল ইলেকট্রিক মার্ক VI IS200EDCFG1BAA EX2100 ফিডব্যাক ডিসি EXCITER বোর্ড এখন স্টক আছে

বর্ণনা

GE IS200EDCFG1BAA এর অংশEX2100 উত্তেজনা নিয়ন্ত্রণ ব্যবস্থা,জিই দ্বারা তৈরি একটি এক্সাইটার ডিসি ফিডব্যাক বোর্ড।

EDCF বোর্ড EX2100 সিরিজ ড্রাইভ সমাবেশের মধ্যে SCR ব্রিজে উত্তেজনা বর্তমান এবং ভোল্টেজ পরিমাপ করে।এটি একটি উচ্চ গতির ফাইবার অপটিক লিঙ্ক সংযোগকারী মাধ্যমে EISB বোর্ড ইন্টারফেস হিসাবে কাজ করেবোর্ডের একটি অবিচ্ছেদ্য অংশ হল এর LED ইন্ডিকেটর, যা পাওয়ার সাপ্লাই সঠিকভাবে কাজ করছে তা ভিজ্যুয়াল ফিডব্যাক প্রদান করে।

সিগন্যাল রেঞ্জ এবং কন্ট্রোলঃ ভিসিওর আউটপুট ফ্রিকোয়েন্সি ইনপুট ভোল্টেজ সিগন্যালের প্রশস্ততার সাথে সরাসরি আনুপাতিক।ভিসিও কার্যকরভাবে ক্ষেত্রের বর্তমানের পরিবর্তনগুলিকে আউটপুট ফ্রিকোয়েন্সিতে সংশ্লিষ্ট পরিবর্তনগুলিতে অনুবাদ করেএই ফ্রিকোয়েন্সি মডুলেশন ক্ষেত্রের বর্তমান অবস্থা একটি গতিশীল উপস্থাপনা প্রদান করে, নিয়ন্ত্রণ সিস্টেমের মধ্যে সঠিক পর্যবেক্ষণ এবং নিয়ন্ত্রণ সক্ষম।

সিগন্যাল প্রসেসিংঃ ডিসি শন্ট দ্বারা উত্পন্ন নিম্ন স্তরের সংকেত একটি বিশেষ সার্কিটে ইনপুট হয় যা একটি ডিফারেনশিয়াল এম্প্লিফায়ার নামে পরিচিত।এই এম্প্লিফায়ারটি সিগন্যালকে শক্তিশালী করার জন্য দায়ী এবং একই সাথে এর নির্ভুলতা এবং দৃঢ়তা বাড়ানোর জন্য ডিফারেনশিয়াল এম্প্লিফিকেশন সরবরাহ করেডিফারেনশিয়াল এম্প্লিফায়ার থেকে আউটপুট ভোল্টেজ সাবধানে নিয়ন্ত্রিত হয় এবং -5 ভোল্ট (V) থেকে +5 ভোল্ট (V) এর মধ্যে পরিবর্তিত হয়।

ভোল্টেজ নিয়ন্ত্রিত দোলক সংহতকরণঃ ডিফারেনশিয়াল এম্প্লিফায়ার থেকে নিয়ন্ত্রিত আউটপুট ভোল্টেজ ভোল্টেজ নিয়ন্ত্রিত দোলকের (ভিসিও) ইনপুট সংকেত হিসাবে কাজ করে।একটি ভিসিও একটি ইলেকট্রনিক দোলক যার দোলনের ফ্রিকোয়েন্সি একটি ভোল্টেজ ইনপুট দ্বারা নিয়ন্ত্রিত হয়এই প্রেক্ষাপটে, ভিসিও এম্প্লিফায়ার থেকে প্রাপ্ত ইনপুট ভোল্টেজের মাত্রার উপর ভিত্তি করে তার দোলন ফ্রিকোয়েন্সি সামঞ্জস্য করে।
