GE IC200ALG320 12-বিট ভোল্টেজ বর্তমান অ্যানালগ ইনপুট মডিউল

GE IC200ALG320 অ্যানালগ ইনপুট মডিউল, 12-বিট ভোল্টেজ/কন্ট্রাক্ট, 4 বা 8 চ্যানেল

পণ্যের বর্ণনাঃ

এনালগ ইনপুট মডিউল IC200ALG230 / BXIOAI4 4 ভোল্টেজ ইনপুট বা 4 বর্তমান ইনপুটগুলির জন্য একটি ইন্টারফেস সরবরাহ করে।এনালগ ইনপুট মডিউল IC200ALG260 / BXIOAI8 8 ভোল্টেজ ইনপুট বা 8 বর্তমান ইনপুট একটি ইন্টারফেস প্রদান করে. এনালগ ইনপুট 12 বিট ভোল্ট / কুর CH মডিউলটি ব্যাকপ্লেন পাওয়ার সাপ্লাই থেকে শক্তি গ্রহণ করে। মডিউল অপারেশনের জন্য কোনও বাহ্যিক পাওয়ার উত্সের প্রয়োজন হয় না।ব্যবহারকারীর ট্রান্সসিভারগুলির জন্য শক্তি অবশ্যই একটি বাহ্যিক উত্স থেকে সরবরাহ করা উচিত.

রোগ নির্ণয়

মডিউলটি ফিল্ড সাইড সার্কিটের জন্য অভ্যন্তরীণ শক্তির ক্ষতির ত্রুটি রিপোর্ট করে।

এলইডি নির্দেশক

সবুজ INT PWR LED মডিউলের জন্য অভ্যন্তরীণভাবে উত্পন্ন ক্ষেত্রের শক্তির উপস্থিতি নির্দেশ করে। সবুজ OK LED চালু হয় যখন মডিউলটিতে ব্যাকপ্লেন শক্তি উপস্থিত থাকে।

কনফিগারেশন প্যারামিটার

ক্যারিয়ার টার্মিনালগুলিতে দুটি জাম্পার ব্যবহার করা যেতে পারে ভোল্টেজ বা বর্তমান মোড এবং ভোল্টেজ মোডে ইউনিপোলার বা বাইপোলার অপারেশন কনফিগার করতে। একটি জাম্পার ভোল্টেজ বা বর্তমান অপারেটিং মোড নির্বাচন করে।এই জাম্পার সংযুক্ত, মডিউল 4mA থেকে 20mA পরিসীমা মধ্যে বর্তমান ইনপুট গ্রহণ করে। কোন jumper ইনস্টল মডিউল -10VDC থেকে +10VDC ইনপুট গ্রহণ করে। ভোল্টেজ মোডে,0 থেকে 10VDC পরিসীমা নির্বাচন করতে ক্যারিয়ারের অন্য জাম্পার ব্যবহার করা যেতে পারে.

প্রাক ইনস্টলেশন পরীক্ষাঃ

সমস্ত শিপিং কন্টেইনারকে ক্ষতির জন্য সাবধানে পরীক্ষা করুন। যদি কোনও সরঞ্জাম ক্ষতিগ্রস্থ হয় তবে অবিলম্বে ডেলিভারি পরিষেবাকে অবহিত করুন। ডেলিভারি পরিষেবা দ্বারা পরিদর্শন করার জন্য ক্ষতিগ্রস্থ শিপিং কন্টেইনারটি সংরক্ষণ করুন।সরঞ্জাম খোলার পর, সমস্ত সিরিয়াল নম্বর রেকর্ড করুন। সিস্টেমের কোনও অংশ পরিবহন বা শিপিংয়ের প্রয়োজন হলে শিপিং কনটেইনার এবং প্যাকিং উপাদান সংরক্ষণ করুন।

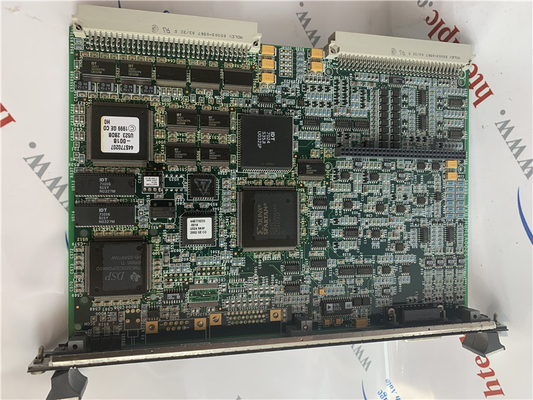

রেফারেন্স ছবিঃ বিস্তারিত ছবির জন্য দয়া করে আমাদের সাথে যোগাযোগ করুন!
