রকওয়েল অটোমেশন ICS Triplex T8461 বিশ্বস্ত TMR 24V DC/48V DC আউটপুট মডিউল - 40 চ্যানেল
T8461
,T8461 ডিজিটাল আউটপুট মডিউল
,অ্যালেন ব্র্যাডলি T8461
পণ্যঃরকওয়েল অটোমেশন আইসিএস ট্রিপ্লেক্স টি 8461 ট্রাস্টেড টিএমআর 24 ভি ডিসি / 48 ভি ডিসি আউটপুট মডিউল - 40 চ্যানেল
পণ্যের সারসংক্ষেপঃ
ট্রাস্টড® ট্রিপল মডুলার রিডন্ড্যান্ট (টিএমআর) 24 ভিডিসি / 48 ভিডিসি ডিজিটাল আউটপুট মডিউল ইন্টারফেস
40 ক্ষেত্রের ডিভাইস। মডিউল জুড়ে সহ তিনবার ডায়াগনস্টিক পরীক্ষা করা হয়
পরীক্ষার জন্য বর্তমান, এবং ভোট আউটপুট চ্যানেলের প্রতিটি অংশে ভোল্টেজ জন্য পরিমাপ।
একটি টিএমআর দ্বারা ত্রুটি সহনশীলতা অর্জন করা হয়
মডিউলের মধ্যে 40 টি আউটপুট চ্যানেলের জন্য আর্কিটেকচার।
ক্ষেত্র ডিভাইসের স্বয়ংক্রিয় লাইন পর্যবেক্ষণ প্রদান করা হয়। এই বৈশিষ্ট্য মডিউল সনাক্ত করতে সক্ষম
ফিল্ড ওয়্যারিং এবং লোড ডিভাইসের ওপেন এবং শর্ট সার্কিট ব্যর্থতা।
মডিউলটি 1 এমএস রেজোলিউশনের সাথে বোর্ড সিকোয়েন্স অফ ইভেন্ট (এসওই) রিপোর্টিং সরবরাহ করে।
আউটপুট অবস্থা পরিবর্তন একটি SOE এন্ট্রি ট্রিগার করে। আউটপুট অবস্থা স্বয়ংক্রিয়ভাবে দ্বারা নির্ধারিত হয়
মডিউলটিতে ভোল্টেজ এবং বর্তমানের পরিমাপ।
এই মডিউলটি বিপজ্জনক এলাকায় সরাসরি সংযোগের জন্য অনুমোদিত নয় এবং এটি ব্যবহার করা উচিত
অভ্যন্তরীণ নিরাপত্তা বাধা ডিভাইসের সাথে সংযুক্ত।
পণ্যের বিবরণ | |
উত্পাদন / ব্র্যান্ড | রকওয়েল অটোমেশন আইসিএস ট্রিপ্লেক্স |
মডেল/টাইপ | T8461 |
অর্ডার সংক্রান্ত তথ্য/অংশের সংখ্যা | T8461 |
বর্ণনা | বিশ্বস্ত TMR 24V DC/48V DC আউটপুট মডিউল - 40 চ্যানেল |
এইচএস কোড | 85044030 |
উৎপত্তি | মার্কিন যুক্তরাষ্ট্র |
মাত্রা | ২৫*২৫*১০ সেমি |
ওজন | 1.২ কেজি |
ডেটা শীটঃT8461.pdf
বৈশিষ্ট্যঃ
• মডিউল প্রতি 40 টিএমআর আউটপুট চ্যানেল।
• ব্যাপক, স্বয়ংক্রিয় নির্ণয় এবং স্ব-পরীক্ষা।
• খোলা সার্কিট এবং শর্ট সার্কিট ক্ষেত্রের তারের সনাক্তকরণের জন্য প্রতি চ্যানেলে স্বয়ংক্রিয় লাইন পর্যবেক্ষণ
এবং লোড ত্রুটি।
• 2500 ভোল্ট ইমপ্লান্ট প্রতিরোধ ওপ্টো / গ্যালভানিক বিচ্ছিন্নতা বাধা।
• স্বয়ংক্রিয় ওভার-কন্ট্রাক্ট সুরক্ষা (প্রতি চ্যানেলে), কোন বাহ্যিক ফিউজ প্রয়োজন হয় না।
• 1 এমএস রেজোলিউশনের সাথে বোর্ড সিকোয়েন্স অফ ইভেন্টস (এসওই) রিপোর্টিং।
• মডিউলটি অনলাইনে হট-পরিবর্তন করা যেতে পারে বিশেষ সহযোগী (পটবর্তী) স্লট বা স্মার্ট স্লট ব্যবহার করে
(অনেক মডিউলের জন্য একটি অতিরিক্ত স্লট) কনফিগারেশন।
• ফ্রন্ট প্যানেল আউটপুট অবস্থা প্রতিটি চ্যানেলের জন্য হালকা নির্গত ডায়োড (এলইডি) আউটপুট নির্দেশ করে
স্থিতি এবং ক্ষেত্রের তারের ত্রুটি।
• ফ্রন্ট প্যানেল মডিউল অবস্থা LEDs মডিউল অবস্থা এবং অপারেটিং মোড নির্দেশ করে (সক্রিয়,
স্ট্যান্ডবাই, শিক্ষিত) ।
• টিইভি সার্টিফাইড আইইসি ৬১৫০৮ এসআইএল ৩।
• আউটপুটগুলি আটটি পৃথক গ্রুপে শক্তি সরবরাহ করে। এই ধরনের প্রতিটি গ্রুপ একটি পাওয়ার গ্রুপ (পিজি) ।

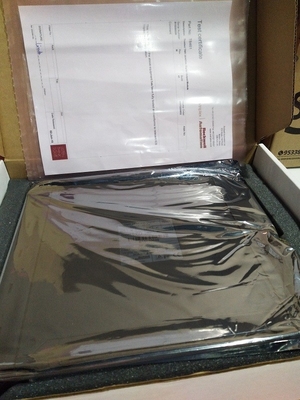

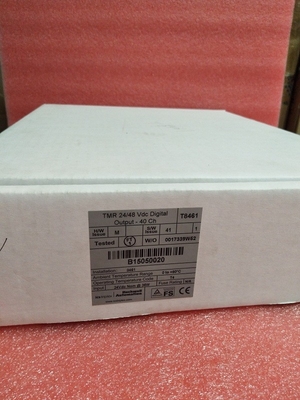

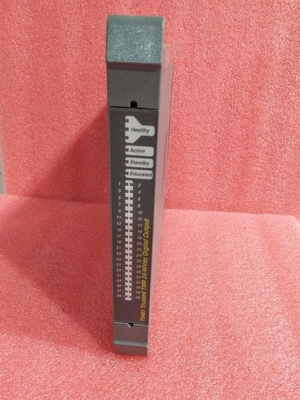

ছবি:
